2. Identifitseerimine

Variant (A või B) on toodud tagaküljel asuval
andmesildil. Seda saab määrata ka klemmplokkide
arvu järgi. IO 351 A on viis klemmplokki, IO 351 B on
kaheksa, vaata joonised
1
IO 351A
Type
96161720 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark

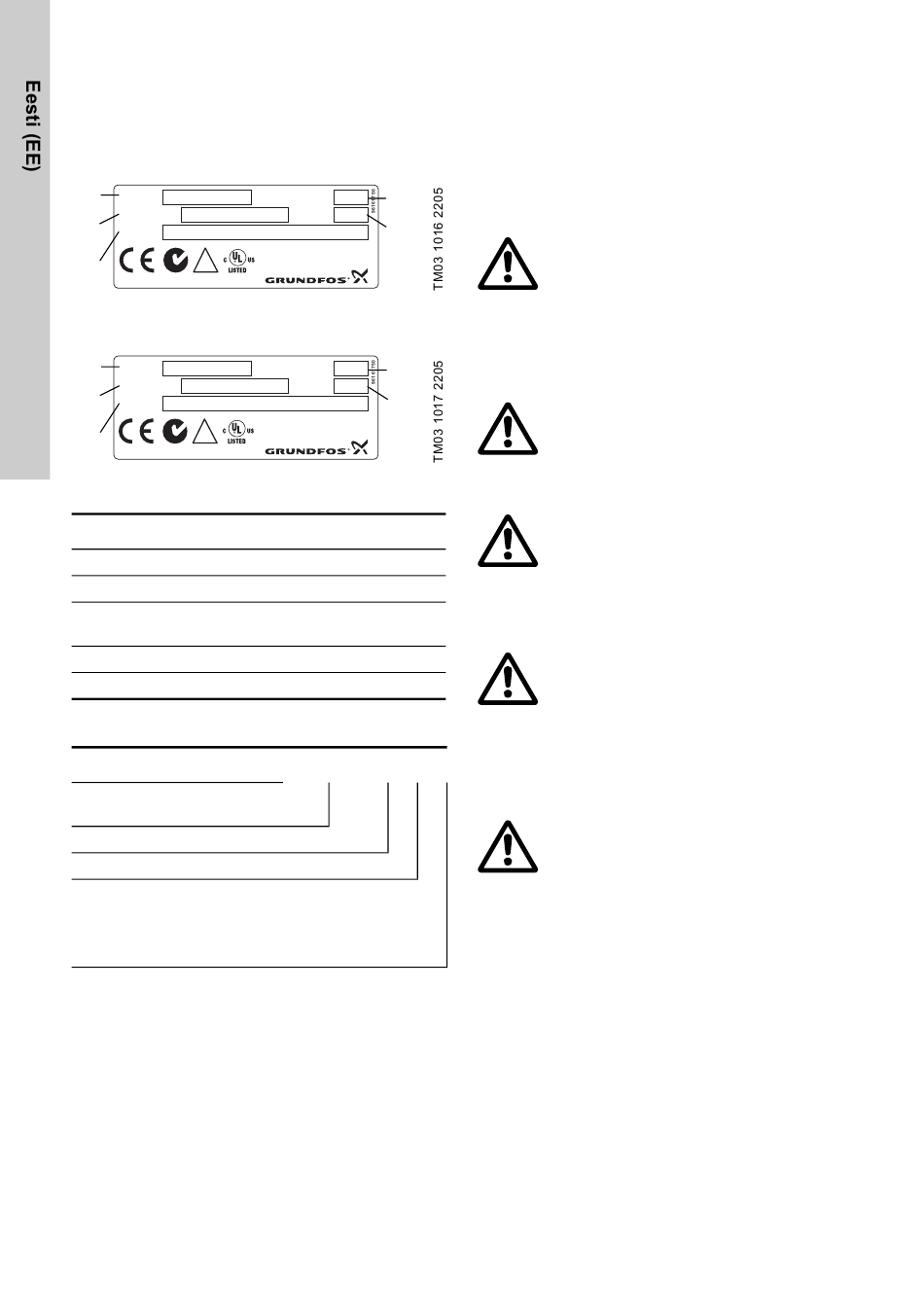

Joonis 3 IO 351 A andmesilt
1
IO 351B
Type
96161730 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark
Joonis 4 IO 351 B andmesilt
Pos. Kirjeldus
1 Tähistus
2 Toote/mudeli number
Lubatav toitepinge, sagedus ja
3
maksimaalne võimsustarve
4 Tootmise kood (aasta, nädal)
5 Seerianumber
2.1 Tähistus
Kood Tähendus
Sisend-/
IO
väljundmoodul
35 Kontrolleri seeria
1 Mudeli number
A Püsikiirusega pumpadele
B Püsikiirusega ja välise sagedusmuunduriga
juhitavatele pumpadele või sisend-/
väljundmoodulina
52
1 ja 2.
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
IO 3 5 1

3. Paigaldamine

IO 351 on mõeldud ainult tehases paigaldamiseks.
Enne paigaldamist veendu, et
• variant vastab tellitule.
• IO 351 sobib paigalduskoha toitepinge ja
vooluvõrgu sagedusega.
• IO 351 ei ole transpodil vigastada saanud.
Hoiatus
Enne IO 351 paigaldamist veenduge, et
toitepinge on välja lülitatud ja seda ei saa
kogemata sisse lülitada.
Elektriühendused peab teostama volitatud personal
vastavalt kohalikele eeskirjadele.
Paigalduskohas tuleb järgida kõiki ohutuseeskirju.
Hoiatus
Klemmid L ja N, samuti 76-81 ja 82-89
võivad olla ühendatud eluohtlike
pingetega. Võib esineda väline
juhtimispinge muudelt gruppidelt.
Hoiatus
Kõik sõlmi ühendavad juhtmed väljaspool
juhtimiskilpi peavad olema H05W-F tüüpi
vastavalt CENELEC HD21 (et vältida
traumat juhtmete puudutamisest).
Hoiatus
Paigaldis peab sisaldama elektrivarustuse
väljalülitamiseks kaitselülitit. See peab
olema IO 351 seadme lähedal ja
operaatori poolt lihtsalt ligipääsetav.
Ta peab olema tähistatud -
IO 351 toitelüliti. Kaitselüliti peab olema
vastavuses IEC 60947-1 ja IEC 60947-3.
B
Hoiatus
Klemmid on eraldatud ainult
põhiisolatsiooniga. Seetõttu ei tohi PELV-
ahelat ühendada klemmiga, mis asub
pingestatud klemmi kõrval.
PELV-ahelad ja pingestatud juhtmed
peavad olema eraldatud kahekordse või
tugevdatud isolatsiooniga.
