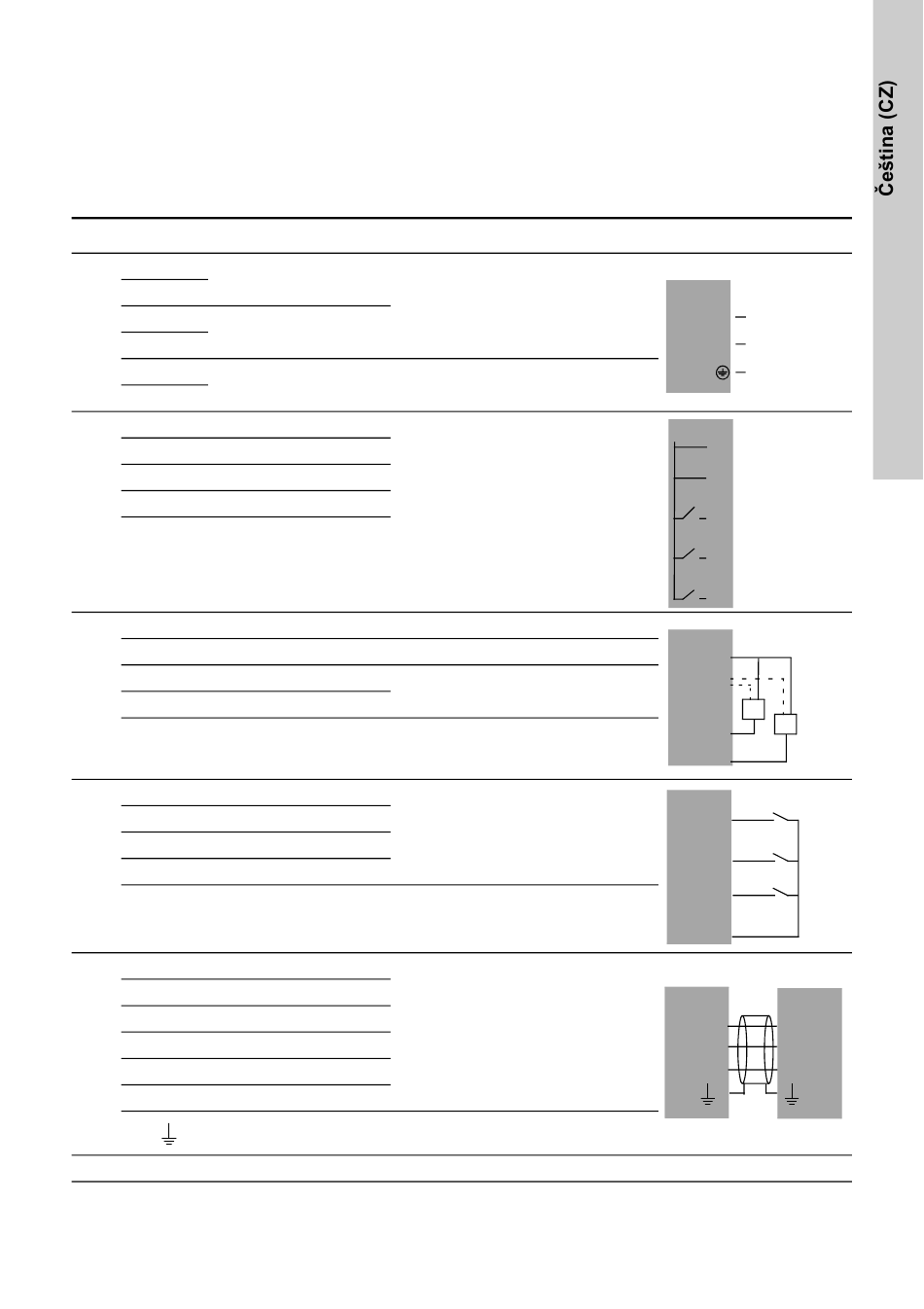

8. Přehled vstupů a výstupů
DI: Digitální vstup
DO: Digitální výstup
AO: Analogový výstup
AI: Analogový vstup
NO: Normálně rozepnutý kontakt
C: Společný
Pol. Svorka Označení
L
Připojení fázového
vodiče
L
N
Připojení nulového
1
vodiče
N
PE
Přípojka k ochrannému
zemnicímu systému
PE
76 DO 1, 2, 3, C
76 DO 1, 2, 3, C
77 DO 1, NO
79 DO 2, NO
2
81 DO 3, NO
53 + 24 V
55 GND
57 AI 1
3A
60 AI 2
Všechny připojovací svorky (s výjimkou svorek pro připojení sít'ového
napětí) musejí být připojeny pouze na napětí max. 16 Vrms a 22,6
Všpičkové nebo 35 VDC.
10 DI 1
12 DI 2
14 DI 3
3A
15 GND
Všechny připojovací svorky (s výjimkou svorek pro připojení sít'ového
napětí) musejí být připojeny pouze na napětí max. 16 Vrms a 22,6
Všpičkové nebo 35 VDC.
A RS485 A
A RS485 A
Y RS485 GND*
Y RS485 GND*
3C
B RS485 B
B RS485 B
Funkční uzemnění
* Zemnicí vodič (GND) je oddělen od ostatních zemnicích přípojek.
Údaje
1 x 100-240 VAC ± 10 %, 50/60 Hz
Reléový kontakt, NO
Max. zatížení: 240 VAC, 2 A
Min. zatížení: 5 VDC, 10 mA
Napájení snímače: max. 50 mA
Vstup pro analogový signál 0-10 V,
0/4-20 mA or 0-10 V
Digitální vstup
Genibus (vnitřní)
(Stínění vodiče fixujte kabelovou
příchytkou)
Schéma
IO 351
L L
N N
PE
IO 351
76
76
77
79
81
IO 351
53
55
1
2
57
60
IO 351
10
12
14
15
IO 351 CU 351
A A1
Y Y1
B B1
