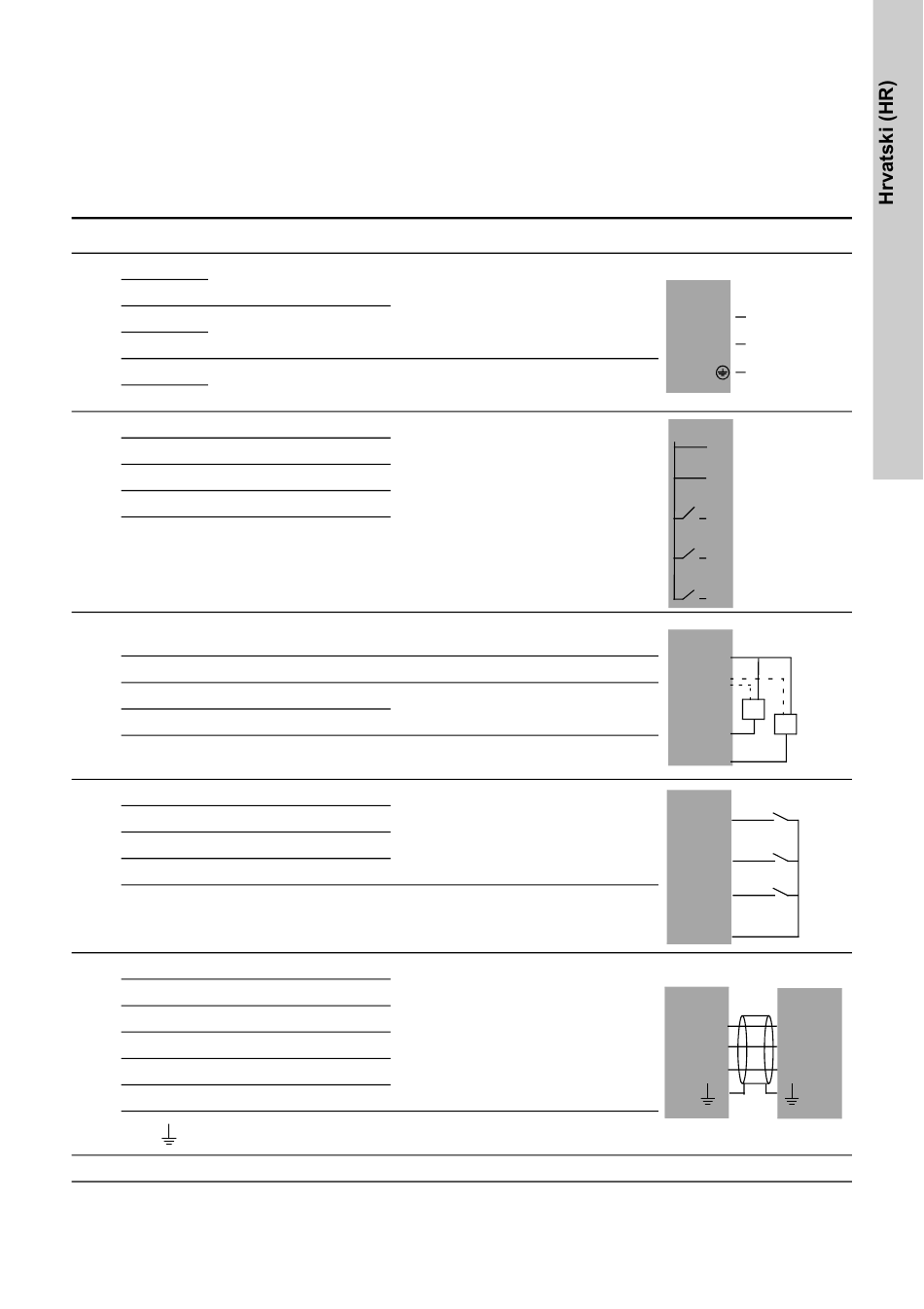

8. Kratak pregled ulaza i izlaza

DI: digitalni ulaz
DO: digitalni izlaz
AO: analogni izlaz
AI: analogni ulaz
NO: normalno otvoreni kontakt
C: zajedničko
Poz. Stezaljka Oznaka
L
spajanje faze vodiča
L
N
spajanje neutralnog
1
vodiča
N
PE
Spajanje zaštitnog
uzemljenja
PE
76 DO 1, 2, 3, C
76 DO 1, 2, 3, C
77 DO 1, NO
79 DO 2, NO
2
81 DO 3, NO
53 + 24 V
55 GND
3A 57 AI 1
60 AI 2
Sve stezaljke (osim stezaljke glavnog voda) ne smiju se spojiti na napon
koji prelazi 16 Vrms i 22,6 Vpeak ili 35 VDC.
10 DI 1
12 DI 2
14 DI 3
3A
15 GND
Sve stezaljke (osim stezaljke glavnog voda) ne smiju se spojiti na napon
koji prelazi 16 Vrms i 22,6 Vpeak ili 35 VDC.
A RS485 A
A RS485 A
Y RS485 GND*
Y RS485 GND*
3C
B RS485 B
B RS485 B
Funkcionalno
uzemljenje
* GND je izoliran od ostalih spojeva uzemljenja.
Podaci
1 x 100-240 VAC ± 10 %, 50/60 Hz
relejni kontakt, NO;
maksimalno opterećenje: 240 VAC,
2 A
minimalno opterećenje: 5 VDC,
10 mA
opskrba senzora; maksimalno
50 mA
ulaz za analogni signal,
0/4-20 mA ili 0-10 V
digitalni ulaz
GENIbus (nutarnji)
(pričvrstiti zakriljenje sa sponom
kabela.)
Dijagram
IO 351
L L
N N
PE
IO 351
76
76
77
79
81
IO 351
53
55
1
2
57
60
IO 351
10
12
14
15
IO 351 CU 351
A A1
Y Y1
B B1
