Deutsch (DE) Montage- und Betriebsanleitung INHALTSVERZEICHNIS 1.1 Allgemeines Diese Montage- und Betriebsanleitung enthält grund- Seite legende Hinweise, die bei Aufstellung, Betrieb und Sicherheitshinweise Wartung zu beachten sind. Sie ist daher unbedingt Allgemeines vor Montage und Inbetriebnahme vom Monteur Kennzeichnung von Hinweisen sowie dem zuständigen Fachpersonal/Betreiber zu lesen.

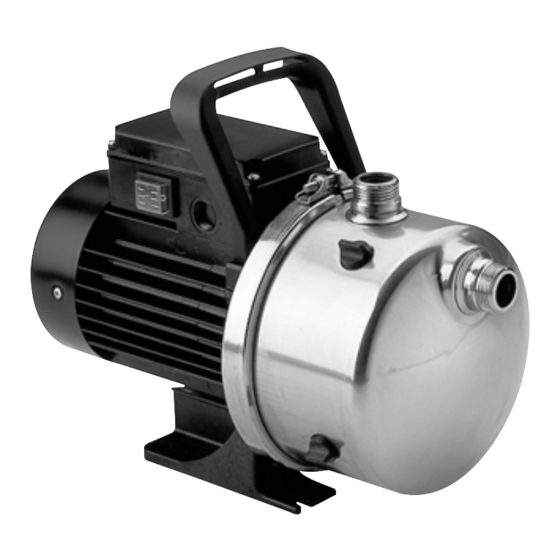

3. Allgemeine Informationen alle Sicherheits- und Schutzeinrichtungen wieder Die vorliegende Betriebsanleitung gilt für die angebracht bzw. in Funktion gesetzt werden. Pumpen JP 5 und JP 6 in den Werkstoff- 1.8 Eigenmächtiger Umbau und ausführungen A und B. Ersatzteilherstellung 4. Verwendungszweck Umbau oder Veränderungen an Pumpen sind nur...
5. Produktidentifikation 6. Installation Die Pumpe ist horizontal aufzustellen. Ist die Saugleitung länger als 10 m oder die Saug- Qnom m /h Type höhe größer als 4 m, muss der Durchmesser der Model Tamb, max Tliq, max Saugleitung größer als 1" sein. Muss eine Saughöhe Imax überwunden werden, wird empfohlen, ein Rück- Pmax...
Einfluss die Einstellung des Ejektorventils auf die arbeiten muss sichergestellt sein, dass QH-Kennlinie hat. die Spannungsversorgung nicht verse- hentlich eingeschaltet werden kann. JP 5 Warnung ISO 9906 Annex A Die Pumpe ist an einen externen Netz- schalter mit einer allpoligen Kontakt- öffnungsweite von mindestens 3 mm...
8. Inbetriebnahme 9. Wartung Wird die Pumpe zur Förderung verunreinigter Warnung Medien, wie z.B. Schwimmbadwasser, eingesetzt, ist Die Pumpe ist vor dem Einschalten die Pumpe unmittelbar nach Gebrauch mit sauberem unbedingt mit dem Fördermedium zu Wasser zu spülen. füllen. 9.1 Reinigen der Pumpe Die Pumpe darf nicht länger als Die Pumpe muss nur gereinigt werden, wenn sie Achtung...
9.1.2 Zusammenbauen der Pumpe 1. Den O-Ring (Pos. 13) mit Seifenwasser benetzen und in die Nut vom Saugstutzen des Ejektors (Pos. 14) einlegen. 2. Den Ejektor in den Pumpenmantel (Pos. 16) ein- setzen. Prüfen, ob der O-Ring richtig am Kragen vom Saugstutzen des Pumpenmantels anliegt.
10. Technische Daten Umgebungstemperatur Max. +40 °C. Lagertemperatur Min. -20 °C. Max. 70 °C. Medientemperatur Siehe Typenschild der Pumpe. Betriebsdruck Max. 6 bar. Zulaufdruck Bei Zulaufdrücken über 1,5 bar muss der Förder- druck mindestens 2,5 bar betragen. Versorgungsspannung 1 x 220-240 V, 50 Hz. 3 x 220-240/380-415 V, 50 Hz.
11. Störungsübersicht Warnung Vor der Störungssuche und -behebung ist die Spannungsversorgung abzu- schalten und gegen unbeabsichtigtes Wiedereinschalten zu sichern. Störung Mögliche Ursache Abhilfe Die Pumpe läuft Fehler in der Spannungs- Die Sicherung austauschen oder den Siche- nach dem Ein- versorgung. rungsautomaten wieder einschalten.
12. Entsorgung Dieses Produkt sowie Teile davon müssen umwelt- gerecht entsorgt werden: 1. Nutzen Sie die öffentlichen oder privaten Entsorgungsgesellschaften. 2. Ist das nicht möglich, wenden Sie sich bitte an die nächste Grundfos Gesellschaft oder Werk- statt. Technische Änderungen vorbehalten.
Seite 18
Appendix Material variant A Dimensions [mm] Pump type JP 5, material variant A JP 6, material variant A Material variant B Dimensions [mm] Pump type JP 5, material variant B JP 6, material variant B...
Seite 19
