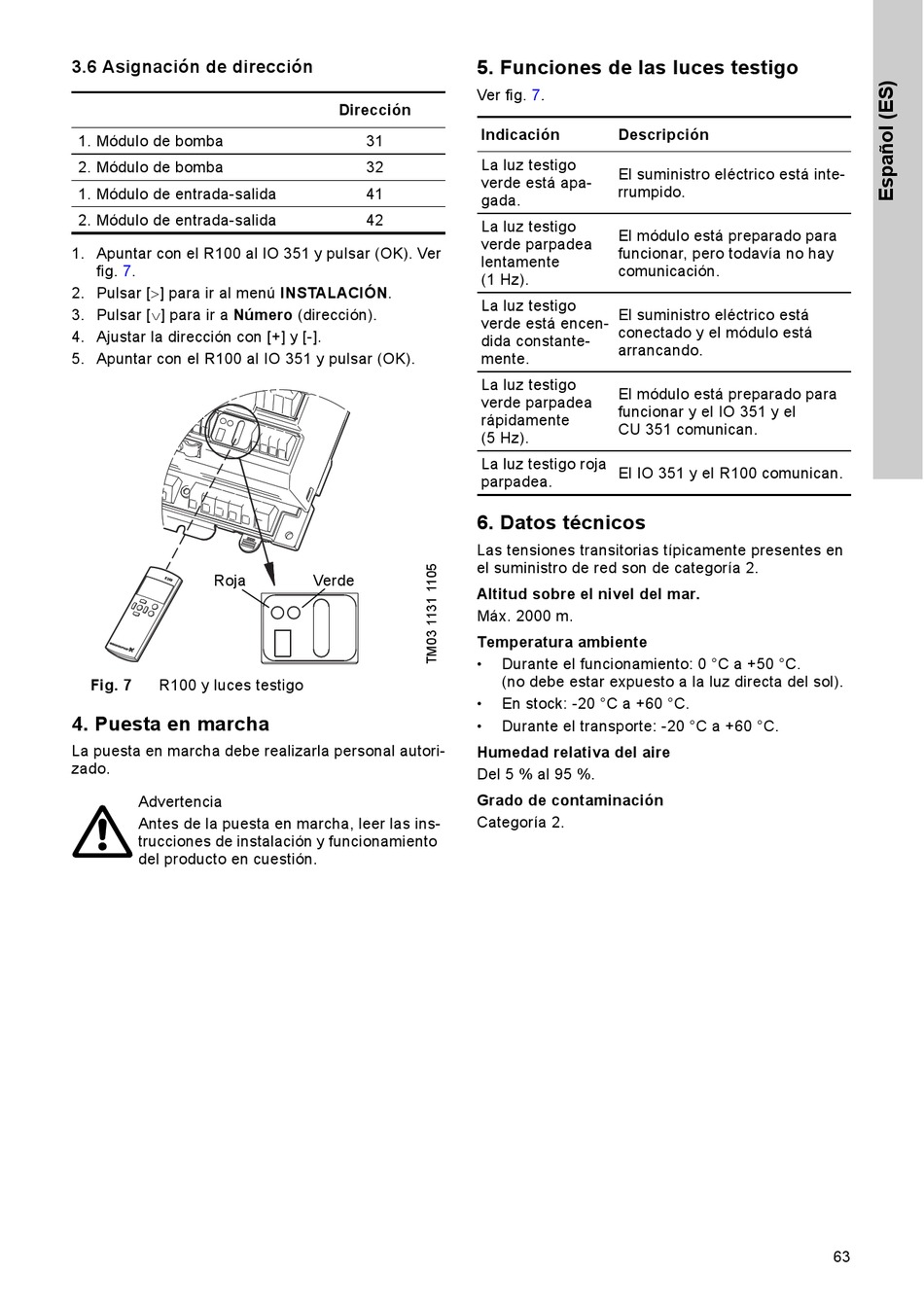

3.6 Asignación de dirección
1. Módulo de bomba
2. Módulo de bomba
1. Módulo de entrada-salida
2. Módulo de entrada-salida
1. Apuntar con el R100 al IO 351 y pulsar (OK). Ver
fig. 7.
2. Pulsar [] para ir al menú INSTALACIÓN.
3. Pulsar [] para ir a Número (dirección).
4. Ajustar la dirección con [+] y [-].
5. Apuntar con el R100 al IO 351 y pulsar (OK).
Roja
Fig. 7 R100 y luces testigo

4. Puesta en marcha

La puesta en marcha debe realizarla personal autori-
zado.
Advertencia
Antes de la puesta en marcha, leer las ins-
trucciones de instalación y funcionamiento
del producto en cuestión.

5. Funciones de las luces testigo

Ver fig. 7.
Dirección
Indicación
31
La luz testigo
32
verde está apa-
41
gada.
42
La luz testigo
verde parpadea
lentamente
(1 Hz).
La luz testigo
verde está encen-
dida constante-
mente.
La luz testigo
verde parpadea
rápidamente
(5 Hz).
La luz testigo roja
parpadea.
6. Datos técnicos
Las tensiones transitorias típicamente presentes en
el suministro de red son de categoría 2.
Verde
Altitud sobre el nivel del mar.
Máx. 2000 m.
Temperatura ambiente
•
•
•
Humedad relativa del aire
Del 5 % al 95 %.
Grado de contaminación
Categoría 2.
Descripción
El suministro eléctrico está inte-
rrumpido.
El módulo está preparado para
funcionar, pero todavía no hay
comunicación.
El suministro eléctrico está
conectado y el módulo está
arrancando.
El módulo está preparado para
funcionar y el IO 351 y el
CU 351 comunican.
El IO 351 y el R100 comunican.
Durante el funcionamiento: 0 °C a +50 °C.
(no debe estar expuesto a la luz directa del sol).
En stock: -20 °C a +60 °C.
Durante el transporte: -20 °C a +60 °C.
63
