2. Identifikace

Varianta modulu IO 351 (A nebo B) je uvedena na
typovém štítku na zadní straně modulu. Modul lze
rovněž identifikovat podle počtu svorkovnic. Modul
IO 351 A má pět svorkovnic, zatímco modul IO 351 B
jich má osm, viz obr. 1 a 2.
1
IO 351A
Type
96161720 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark

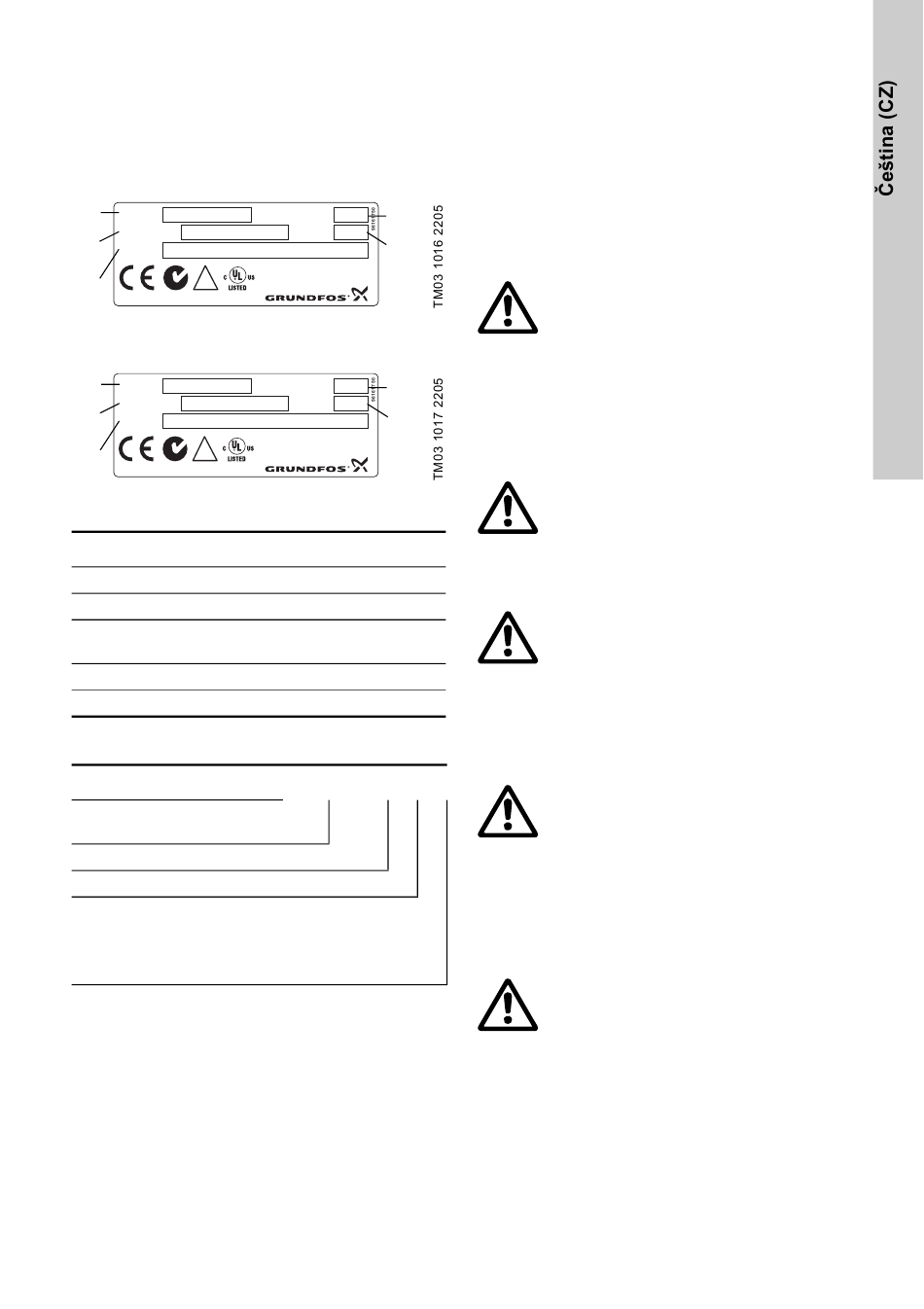

Obr. 3 Typový štítek modulu IO 351 A
1
IO 351B
Type
96161730 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark
Obr. 4 Typový štítek modulu IO 351 B
Pol. Všeobecný popis
1 Typové označení
2 Objednací číslo/číslo verze
Dovolené napájecí napětí, kmitočet
3
a maximální příkon
4 Výrobní kód (rok, týden)
5 Výrobní číslo
2.1 Typový klíč
Kód Význam
Vstupní-výstupní
IO
jednotka
35 Řada řídících jednotek
1 Číslo modelu
A Pro čerpadla s konstantními otáčkami
Pro čerpadla s konstantními otáčkami
B a čerpadla řízená externími měniči kmitočtu
nebo jako vstupní-výstupní modul
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
IO 3 5 1

3. Instalace

Vnitřní propojení modulu IO 351 smí provádět pouze
výrobce.
Před zahájením instalace zkontrolujte:
• zda dodaná varianta modulu IO 351 odpovídá
vaší objednávce,
• zda je modul IO 351 vhodný pro napájecí napětí
a kmitočet na jeho stanovišti a
• zda modul IO 351 nebyl poškozen při přepravě.
Varování
Před zahájením instalace modulu IO 351
vypněte bezpodmínečně přívod
napájecího napětí a zajistěte jej proti
náhodnému zapnutí.
Vlastní instalaci musí provést povolaný odborník
v souladu s místními předpisy.
Na stanovišti nutno respektovat všechny
bezpečnostní předpisy.
Varování
Svorky L a N, jakož i 76-81 a 82-89 mohou
být připojeny na nebezpečné dotykové
napětí. Může se vyskytnout potřeba
připojení externího ovládacího napětí od
jiných zařízení.
Varování
Všechny vodiče vedené na jednotky
umístěné mimo ovládací panel musejí být
typu H05VV-F dle CENELEC HD21
(k vyloučení úrazu osob elektrickým
proudem při kontaktu s vodičem).
Varování
Připojená soustava musí obsahovat
vypínač umožňující vypínání přívodu
sít'ového napájecího napětí. Tento vypínač
B
se musí nacházet v blízkosti řídící
jednotky IO 351 a musí být snadno
přístupný obsluze. Musí být označen jako
vypínač pro řídící jednotku IO 351. Dále
musí tento vypínač odpovídat
ustanovením norem IEC 60947-1 a IEC
60947-3.
Varování
Svorky jsou odděleny pouze pomocí
základní izolace. Proto nepřipojujte obvod
PELV ke svorce sousedící se svorkou pod
napětím.
Obvody PELV musejí být od vodičů pod
napětím odděleny dvojitou nebo zesílenou
izolací.
