2. Azonosítás
A modul változatára (A vagy B) vonatkozó jelzés az
adattáblán található. Ez beazonosítható
a csatlakozók számával is. Az IO 351 A öt, az IO
352B nyolc csatlakozóblokkal rendelkezik, lásd az 1.
és a 2. ábrát.
1
IO 351A
Type
96161720 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark

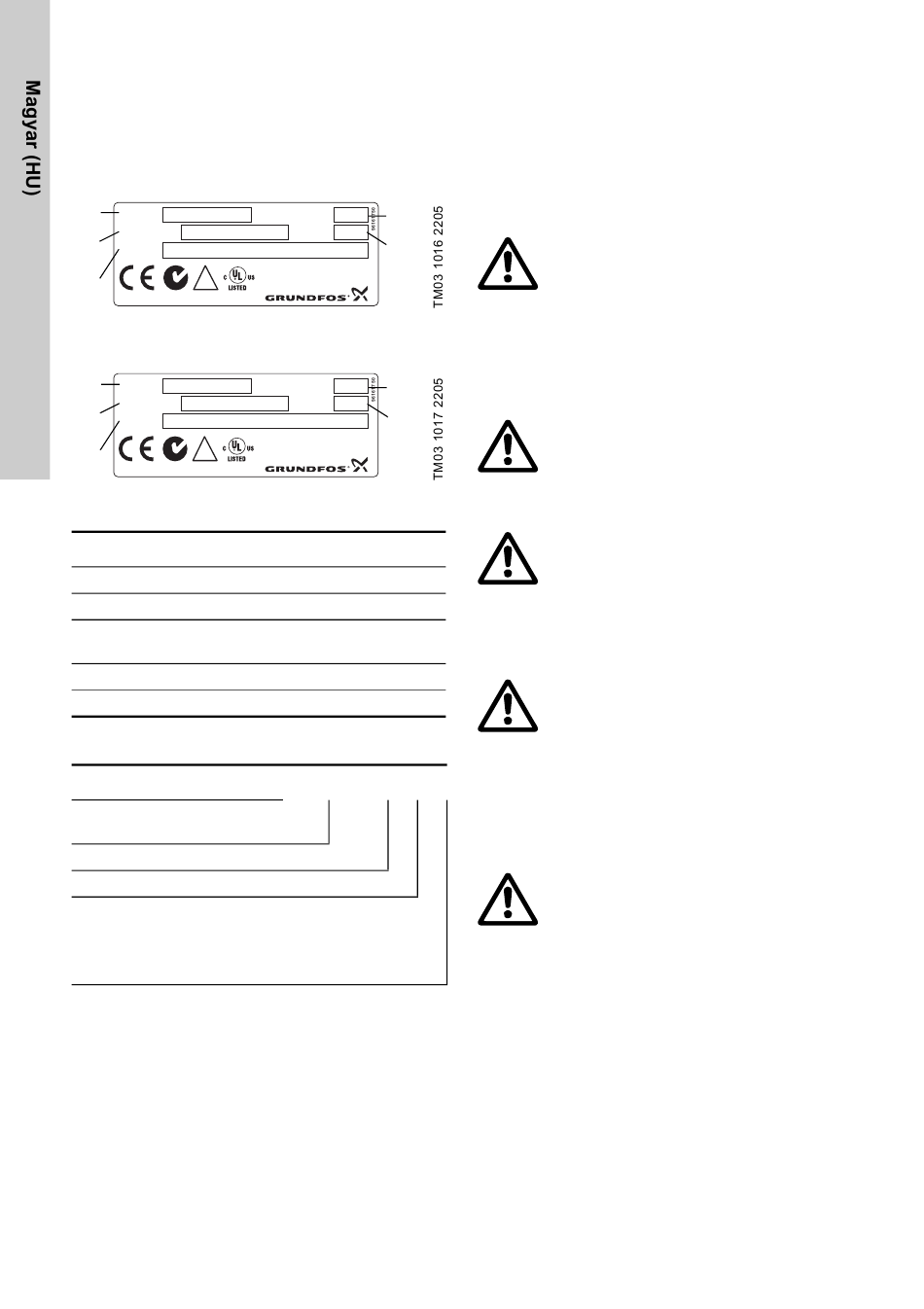

3. ábra Adattábla, IO 351 A
1
IO 351B
Type
96161730 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark
4. ábra Adattábla, IO 351 B
Poz. Megnevezés
1 Típuskód
2 Cikk-/verziószám
Megengedett tápfeszültség, frekvencia és
3
maximális teljesítményfelvétel
4 Gyártási kód (év, hét)
5 Sorozatszám
2.1 Típuskód
Kód Jelentés
Bemeneti-kimeneti
IO
egység
35 Vezérlő sorozat
1 Modell szám
A Fix fordulatú szivattyúk
Fix vagy külső frekvenciaváltóval
B szabályozott szivattyúkhoz, ill. mint be-/
kimeneti illesztőegység
106
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
IO 3 5 1
3. Telepítés
Az IO 351-et a gyári bekötés szerint használjuk.
A telepítés megkezdése előtt ellenőrizzük, hogy
• a változat megegyezik a rendelésben feltüntettel.
• az IO 351 tápfeszültsége és frekvenciája
megfelelő az adott beépítéshez.
• az IO 351 nem sérült-e meg a szállítás során.
Figyelmeztetés
Atelepítés megkezdése előtt kapcsoljuk le
a tápfeszültséget és biztosítsuk véletlen
visszakapcsolás ellen.
A telepítést szakember végezheti a helyi előírások
betartása mellett.
A telepítés helyére vonatkozó minden biztonsági
előírást tartson be.
Figyelmeztetés
Az L és N, valamint a 76-81 és 82-89
sorkapocspontok az életre veszélyes
nagyságú feszültségre csatlakozhatnak.
Ezt okozhatja külső vezérlőfeszültség.
Figyelmeztetés
A modulon kívül minden vezeték H05W-F
típusú kell legyen, a CENELEC HD21
szerint (balesetek megelőzése
a vezetékek érintése által).
Figyelmeztetés
A tápfeszültség lekapcsolásához be kell
építeni egy megszakítót. Ezt az IO 351
közelébe telepítsük, hogy a kezelő
számára könnyen hozzáférhető legyen.
Jelöljük meg, hogy ez a megszakító az IO
351-hez tartozik. A kismegszakító feleljen
meg az IEC 60947-1 és IEC 60947-3
szabványoknak.
B
Figyelmeztetés
A sorkapcsokat csak alapszigetelés
választja el egymástól. Ezért ne
csatlakoztasson egy PELV (védelmi
törpefeszültségű) áramkört olyan
sorkapocshoz, amely szomszédos egy
feszültség alatti sorkapoccsal.
A PELV áramköröket és a feszültség alatti
vezetékeket kettős vagy megerősített
szigeteléssel kell elválasztani egymástól.
