PROline Promag 53 PROFIBUS-DP/-PA
!
Endress+Hauser
5.2.2
Kurzanleitung zur Funktionsmatrix
Hinweis!
• Beachten Sie unbedingt die allgemeinen Hinweise auf Seite 72.
• Funktionsbeschreibungen → Handbuch "Beschreibung Gerätefunktionen"
HOME-Position → F → Einstieg in die Funktionsmatrix
1.
2.
Block auswählen (z.B. ANZEIGE)
3.
Gruppe auswählen (z.B. BEDIENUNG)
4.
Funktionsgruppe auswählen (z.B. GRUNDEINSTELLUNGEN)
5.
Funktion auswählen (z.B. SPRACHE)
Parameter ändern / Zahlenwerte eingeben:
OS - Tasten → Auswahl/Eingabe von Freigabecode, Parametern, Zahlenwerten
F -Taste → Abspeichern der Eingaben
6.
Verlassen der Funktionsmatrix:
X
) länger als 3 Sekunden betätigen → HOME-Position
– Esc-Taste (
X
) mehrmals betätigen → schrittweiser Rücksprung zur HOME-
– Esc-Taste (
Position

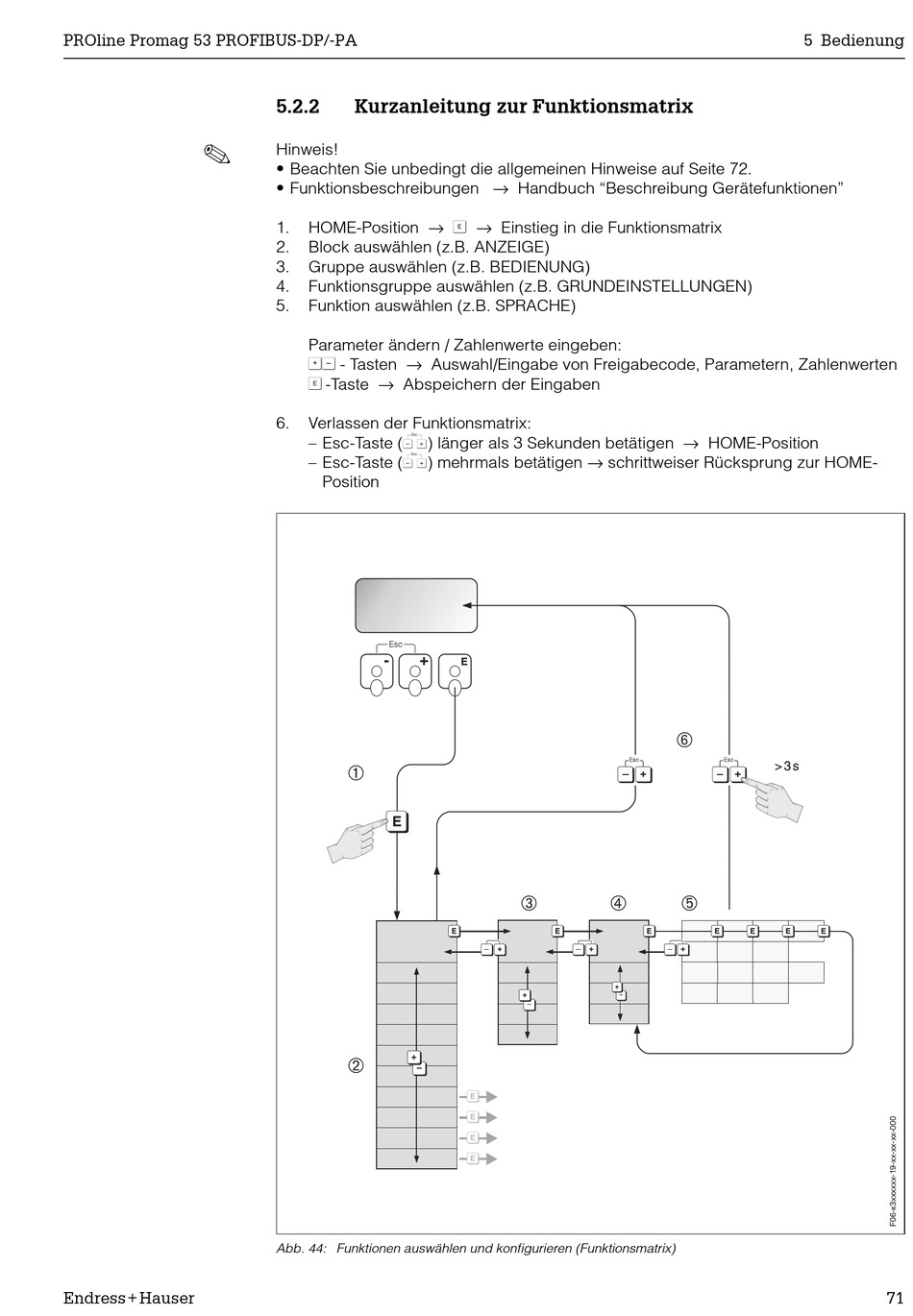

Abb. 44: Funktionen auswählen und konfigurieren (Funktionsmatrix)
5 Bedienung
71
