PROline Prosonic Flow 90 PROFIBUS-PA
!
Endress+Hauser
5.3
Vor-Ort-Bedienung / Bedienung über die
Funktionsmatrix
5.3.1
Kurzanleitung zur Funktionsmatrix
Hinweis!
x Beachten Sie unbedingt die allgemeinen Hinweise auf Seite 48.
x Funktionsbeschreibungen o Handbuch "Beschreibung Gerätefunktionen"
HOME-Position o F o Einstieg in die Funktionsmatrix
1.
2.
Funktionsgruppe auswählen (z.B. KOMMUNIKATION)
3.
Funktion auswählen (z.B. BUS-ADRESSE)
Parameter ändern / Zahlenwerte eingeben:
OS o Auswahl / Eingabe von: Freigabecode, Parametern, Zahlenwerten
F o Abspeichern der Eingaben
4.
Verlassen der Funktionsmatrix:
– Esc-Taste (X) länger als 3 Sekunden betätigen o HOME-Position
– Esc-Taste (X) mehrmals betätigen o schrittweiser Rücksprung zur HOME-
Position
Esc
+
-
➀
E
➁

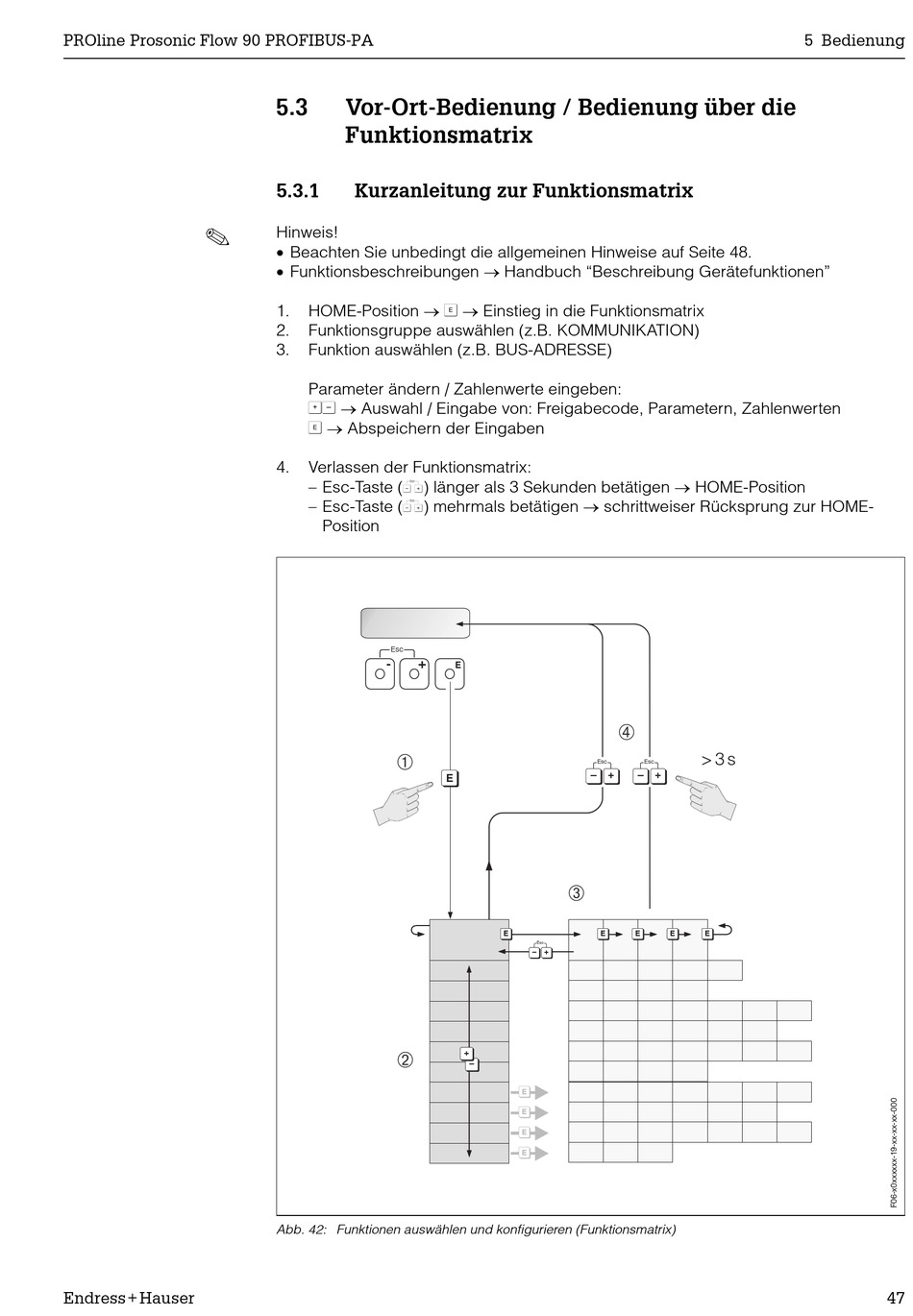

Abb. 42: Funktionen auswählen und konfigurieren (Funktionsmatrix)
E
➃
Esc
+
–
➂
E
E
Esc
–
+
+
–
E
E
E
E
5 Bedienung
> 3 s
Esc
+
–
E
E
E
