5 Bedienung
!
42
5.2

Kurzanleitung zur Funktionsmatrix

Hinweis!
x Beachten Sie unbedingt die allgemeinen Hinweise auf Seite 43.
x Funktionsbeschreibungen o Handbuch "Beschreibung Gerätefunktionen"
HOME-Position o F o Einstieg in die Funktionsmatrix
1.
2. Funktionsgruppe auswählen (z.B. STROMAUSGANG 1)
3. Funktion auswählen (z.B. ZEITKONSTANTE)
Parameter ändern / Zahlenwerte eingeben:
O S o Auswahl bzw. Eingabe von Freigabecode, Parametern, Zahlenwerten
F o Abspeichern der Eingaben
4. Verlassen der Funktionsmatrix:
– Esc-Taste (X) länger als 3 Sekunden betätigen o HOME-Position
– Esc-Taste (X) mehrmals betätigen o schrittweiser Rücksprung zur HOME-
Position

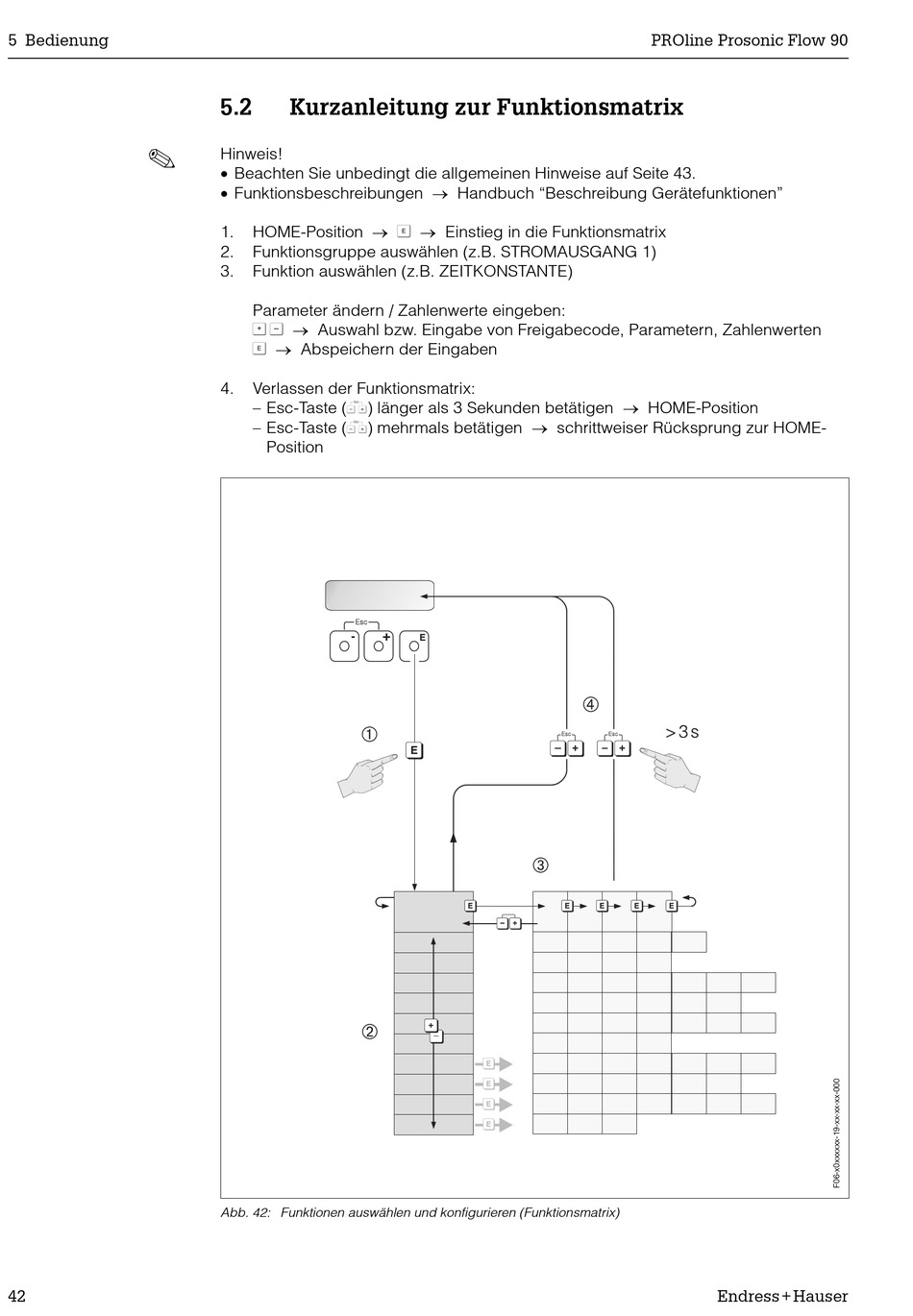

Abb. 42: Funktionen auswählen und konfigurieren (Funktionsmatrix)
PROline Prosonic Flow 90
Endress+Hauser
