ABB IRB6700 Produkthandbuch Seite 642

4 Reparatur
4.8.1 Austauschen des Getriebes der Achse 1 (IRB 6700 - 235/2.65, IRB 6700 - 205/2.80, IRB 6700 -
175/3.05, IRB 6700 - 150/3.20, IRB 6700 - 200/2.60, IRB 6700 - 155/2.85)
Fortsetzung
4
5
6
7
Fortsetzung auf nächster Seite
642
Aktion

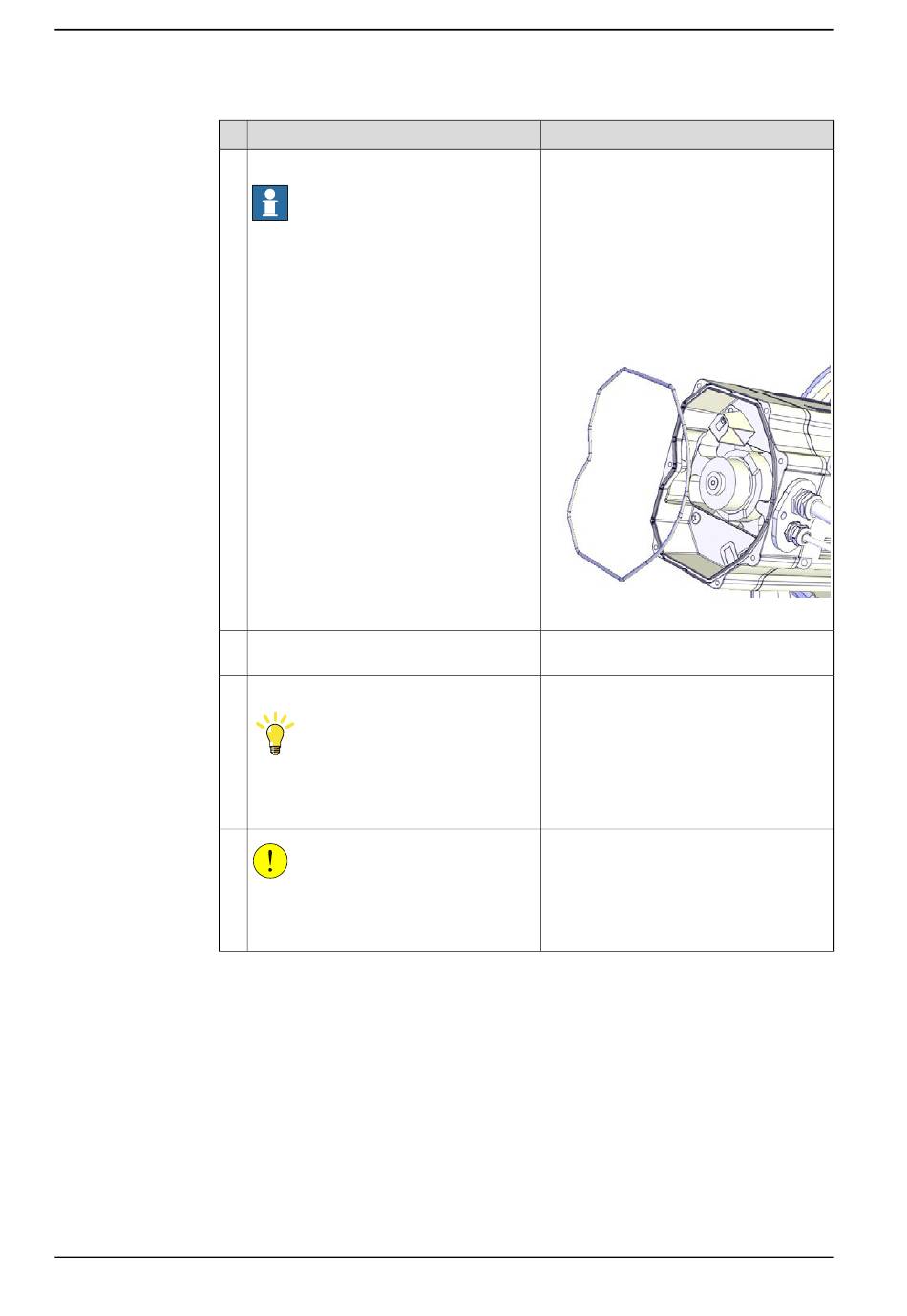

Überprüfen Sie den O-Ring.
Hinweis
Bei Beschädigung austauschen.
Wischen Sie den O-Ring und die O-Ringnut
ab.
Den O-Ring wieder einsetzen.
Tipp
Schmieren Sie den O-Ring mit etwas
Schmierfett, damit er besser in die Nut
passt.
VORSICHT
Stellen Sie beim Anbringen der Motorabde-
ckung sicher, dass keines der Kabel darin
beschädigt wird.
© Copyright 2013 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
O-Ring, Achse 1: 3HAB3772-111 (Rundpro-
fil)/3HAC054692-002 (sechseckiges Profil)
O-Ring, Achse 2: 3HAB3772-111 (Rundpro-
fil) / 3HAC054692-002 (Sechseckiges Pro-
fil)
O-Ring, Achse 3: 3HAB3772-111 (Rundpro-
fil) / 3HAC054692-002 (Sechseckiges Pro-
fil)
O-Ring, Achse 4: 3HAB3772-110 (Rundpro-
fil) / 3HAC054692-001 (Sechseckiges Pro-
fil)
xx1200001070
Produkthandbuch - IRB 6700
3HAC044266-003 Revision: N
