Mechanische Installation
4.3 Ausrichten von Gehäusekopf und Display
Das Gehäuse der Auswerteelektronik ist in Kompakt- und Remote-Version zur besseren Ablesbarkeit
drehbar gelagert. Aus der Mittelposition kann es jeweils um ca. 170° nach rechts oder links bis zum An-
schlag gedreht werden. Zur Fixierung können die 3 Madenschrauben angezogen werden
4-4.
Die Ausrichtung des Displays kann in 90° Schritten geändert werden. Hierzu muss der Frontdeckel ab-
geschraubt und die Display-Abdeckung abgezogen werden.
Achtung
!
Bei Geräten mit Weitbereichsnetzteil vor dem Öffnen des Frontdeckels auf jeden Fall das Gerät span-
STOP
nungsfrei schalten!
ESD-Schutzmassnahmen bei allen Geräteausführungen vor Berührung der Baugruppen treffen !
Nach Lösen der 4 Befestigungsschrauben kann die Platine abgezogen und in der gewünschten Position
wieder aufgesteckt werden. Anschließend die Befestigungsschrauben wieder anziehen, Display-Abdek-
kung aufstecken und Gehäusedeckel aufschrauben.
Madenschrauben (3)

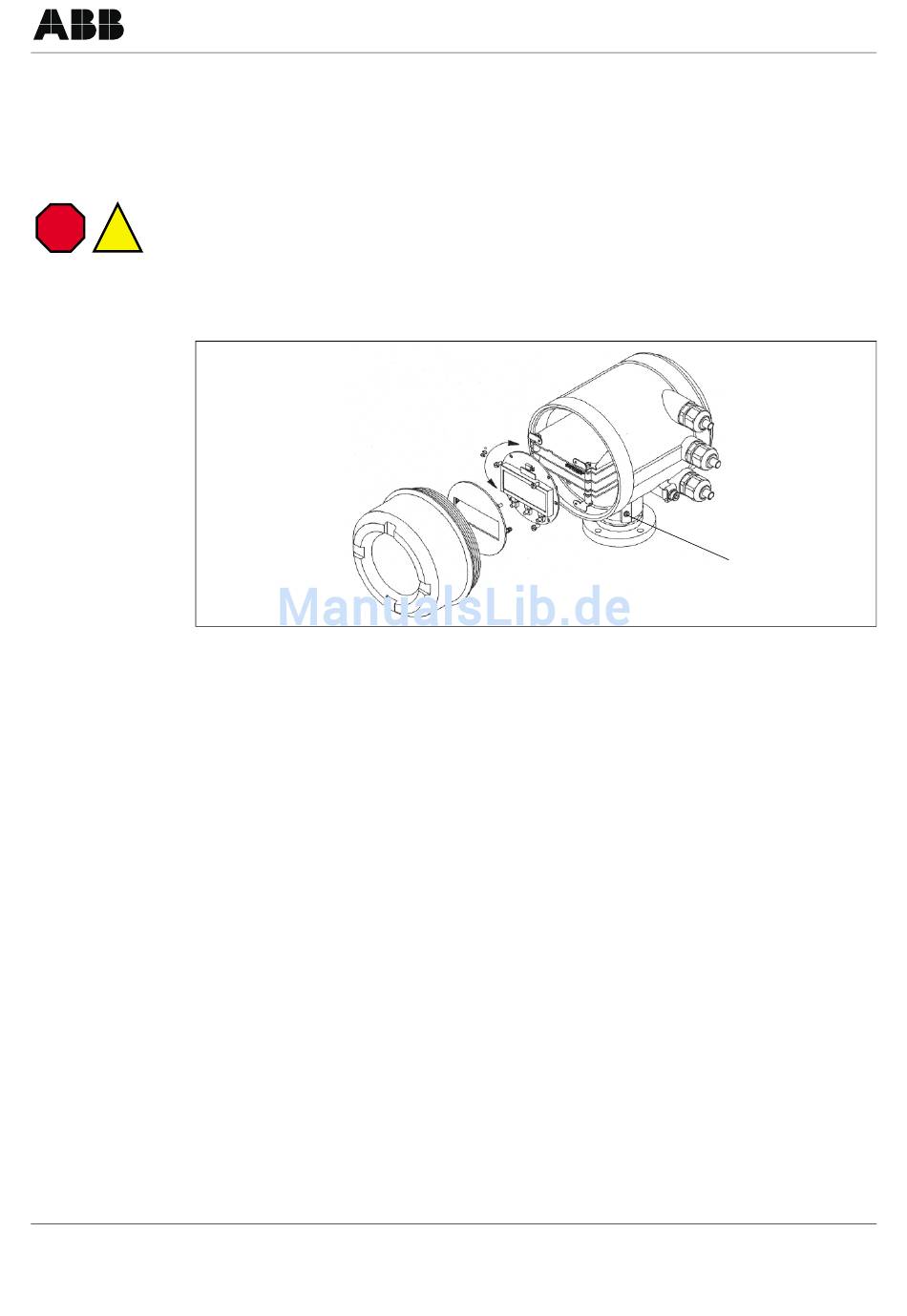

Bild 4-4
Das Display kann in 90° Schritten gedreht werden.
14
Sensyflow iG, Intelligenter thermischer Gas-Massendurchflussmesser PROFIBUS DPV1 42/14-39 DE
