7.2.1

Konfiguration

Konfiguration

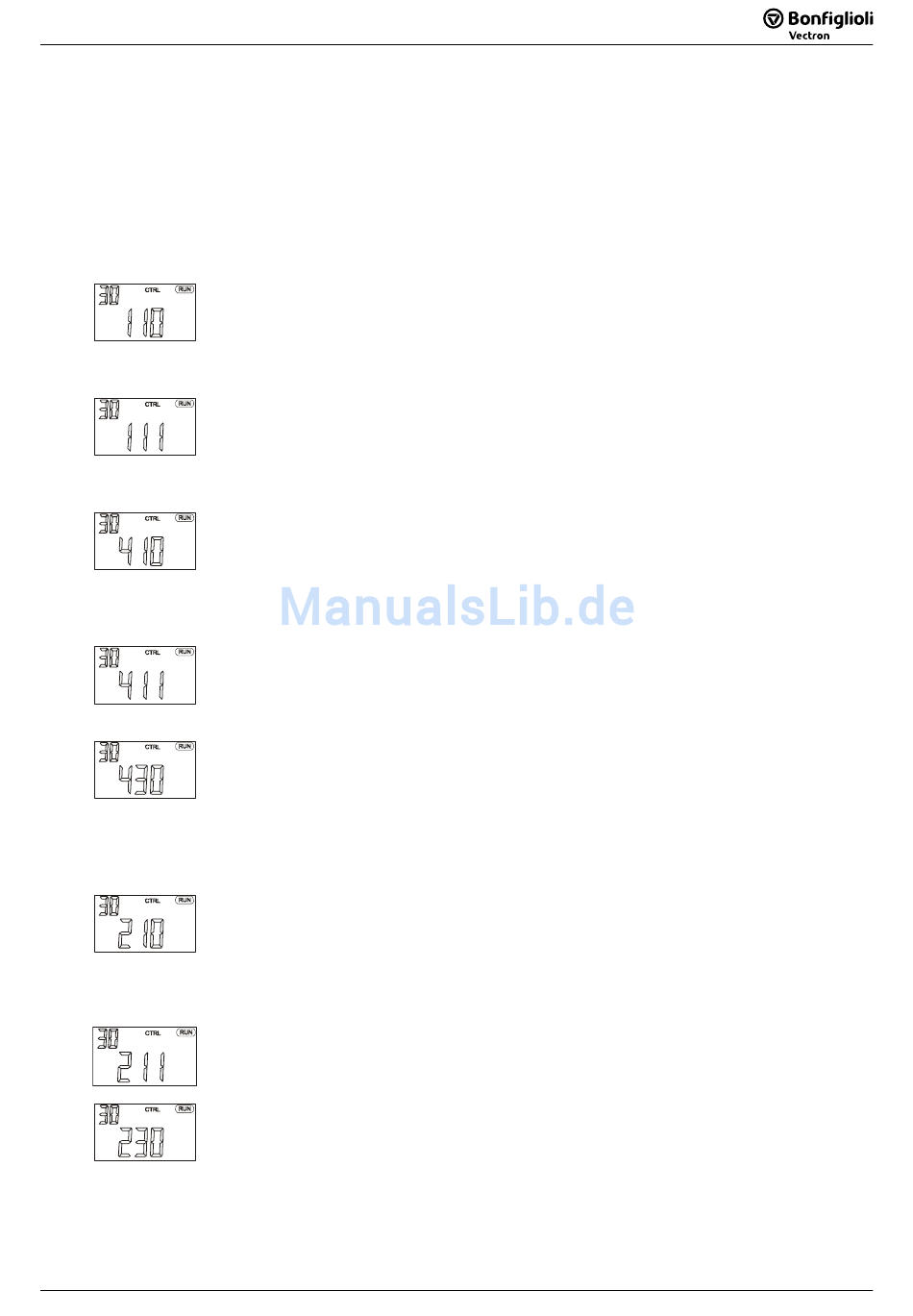

Die 30 bestimmt die Belegung und Grundfunktion der Steuereingänge
und Ausgänge sowie die Softwarefunktionen. Die Software des Frequenzumrichters
bietet mehrere Konfigurationen zur Auswahl an. Diese unterscheiden sich in der Art,
wie der Antrieb gesteuert wird. Analog- und Digitaleingänge können kombiniert und
durch optionale Kommunikationsprotokolle als weitere Sollwertquellen ergänzt wer-
den. Die Betriebsanleitung beschreibt die Konfigurationen und zugehörigen Parame-
Bedienebene Bedienebene
ter in der dritten 28 (Einstellung des Parameters 28 auf
den Wert 3).
Konfiguration 110, geberlose Regelung
Die Konfiguration 110 beinhaltet die Funktionen zur drehzahlveränderlichen Rege-
lung einer Asynchronmaschine in einer Vielzahl von Standardanwendungen. Die
Motordrehzahl stellt sich gemäß der U/f-Kennlinie entsprechend dem Verhältnis von
Spannung und Frequenz ein.
Konfiguration 111, geberlose Regelung mit Technologieregler
Die Konfiguration 111 erweitert die geberlose Regelung um Softwarefunktionen, die
in verschiedenen Anwendungen die kundengerechte Anpassung erleichtern. Der
Technologieregler ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Dreh-
zahlregelung.
Konfiguration 410, geberlose feldorientierte Regelung
Die Konfiguration 410 beinhaltet Funktionen für die geberlose feldorientierte Rege-
lung einer Asynchronmaschine. Die aktuelle Motordrehzahl wird aus den momenta-
nen Strömen und Spannungen in Kombination mit den Maschinenparametern ermit-
telt. Die Parallelschaltung von Asynchronmotoren ist in dieser Konfiguration nur ein-
geschränkt möglich.
Konfiguration 411, geberlose feldorientierte Regelung
mit Technologieregler
Die Konfiguration 411 erweitert die Konfiguration 410 um einen Technologieregler.
Dieser ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Drehzahlregelung.
Konfiguration 430, geberlose feldorientierte Regelung
mit Drehzahl- /Drehmomentregelung
Die Konfiguration 430 erweitert die Konfiguration 410 um Funktionen zur drehmo-
mentabhängigen feldorientierten Regelung. Der Drehmomentsollwert wird als Pro-
zentwert abgebildet und in ein entsprechendes Betriebsverhalten der Anwendung
übertragen. Die Umschaltung zwischen drehzahlveränderlicher Regelung und dreh-
momentabhängiger Regelung erfolgt über einen digitalen Steuereingang.
Konfiguration 210, feldorientierte Regelung
Die Konfiguration 210 beinhaltet die Funktionen für die drehzahlgeregelte feldorien-
tierte Regelung einer Asynchronmaschine mit Drehgeberrückführung. Die getrennte
Regelung von drehmoment- und flussbildendem Strom ermöglicht eine hohe An-
triebsdynamik mit hohem Lastmoment. Die notwendige Drehgeberrückführung führt
zu einem exakten Drehzahl- und Drehmomentverhalten.
Konfiguration 211, feldorientierte Regelung mit Technologieregler
Die Konfiguration 211 erweitert die Konfiguration 210 um einen Technologieregler.
Dieser ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Drehzahlregelung.
Konfiguration 230, feldorientierte Regelung
mit Drehzahl- /Drehmomentregelung
Die Konfiguration 230 erweitert die Konfiguration 210 um Funktionen zur drehmo-
mentabhängigen feldorientierten Regelung. Der Drehmomentsollwert wird als Pro-
zentwert abgebildet und in ein entsprechendes Betriebsverhalten der Anwendung
übertragen. Die Umschaltung zwischen drehzahlveränderlicher Regelung und dreh-
momentabhängiger Regelung erfolgt über einen digitalen Steuereingang.
06/07 Betriebsanleitung ACT 71
