Parameter
Eingang
Ausgang

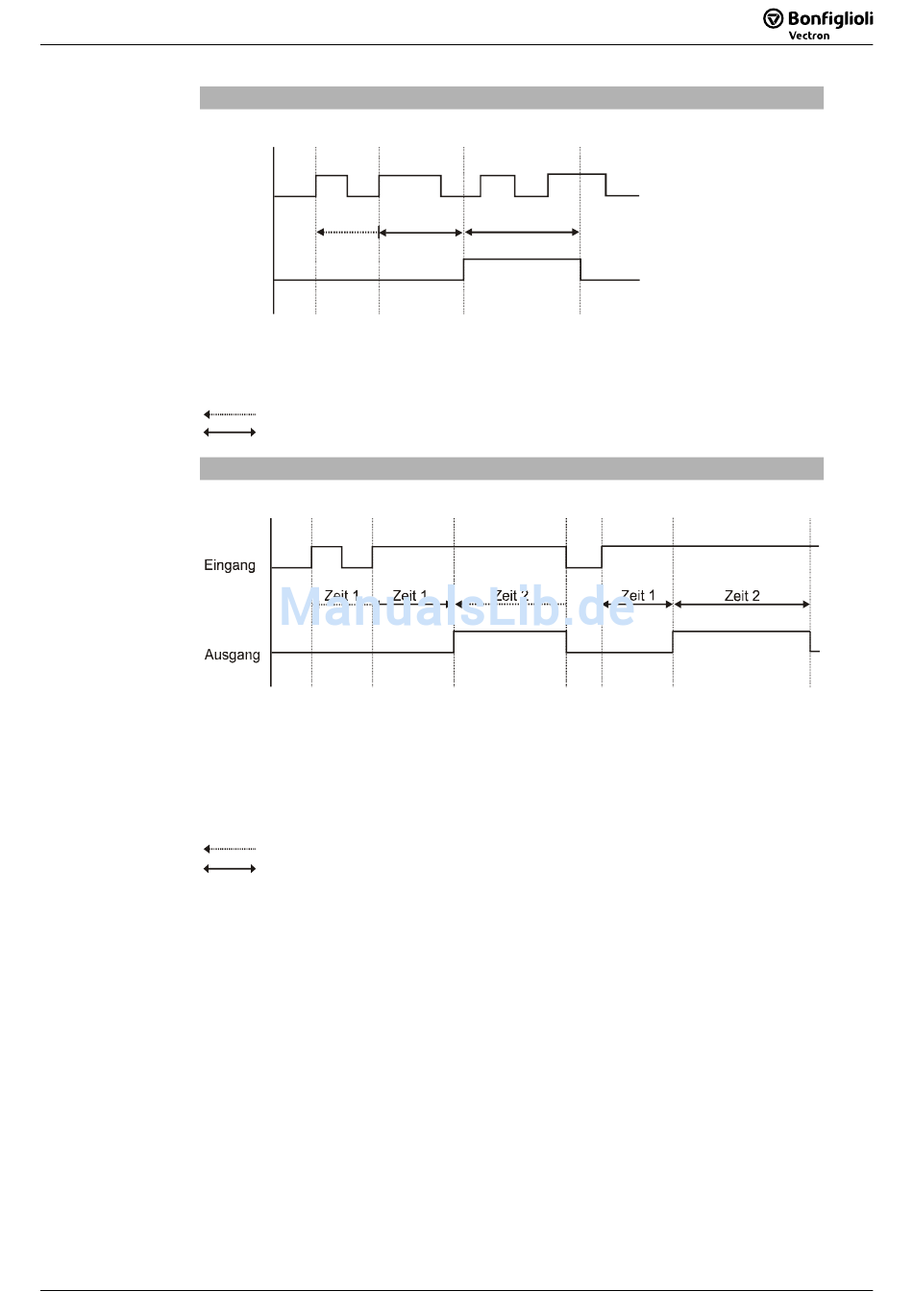

Mit der positiven Signalflanke am Eingang läuft die Zeit 1. Wird innerhalb der Zeitver-
zögerung eine positive Signalflanke erkannt startet die Zeit 1 erneut. Nach Ablauf der
Zeitverzögerung wird für die Signaldauer Zeit 2 das Ausgangssignal geschaltet.
Parameter
Mit der positiven Signalflanke am Eingang läuft die Zeit 1. Wird innerhalb der Zeitver-
zögerung eine positive Signalflanke erkannt, startet die Zeit 1 erneut. Nach Ablauf
der Zeitverzögerung wird für die Signaldauer Zeit 2 das Ausgangssignal geschaltet.
Innerhalb der Signaldauer Zeit 2 wird der Ausgang mit dem Eingangssignal ausge-
schaltet. Liegt das Eingangssignal während der gesamten Zeit 2 an, bleibt das Aus-
gangssignal während dieser Zeit eingeschaltet.
06/07
06/07
Retrigger, positive Flanke
Betriebsart Timer
Zeit 1 Zeit 1
: Zeit ist nicht vollständig abgelaufen
: Zeit ist vollständig abgelaufen
UND Verknüpfung, positive Flanke
Betriebsart Timer
: Zeit ist nicht vollständig abgelaufen
: Zeit ist vollständig abgelaufen
