Die Steuerung der Frequenzumrichter kann mit Hilfe der Bedieneinheit und/oder ei-
nes Kommunikationsmoduls erfolgen. Im Menüzweig CTRL können verschiedene
Funktionen ausgewählt werden, die eine Inbetriebnahme erleichtern und das Steuern
über die Bedieneinheit ermöglichen.
Die Steuerung der Frequenzumrichter über ein optionales Kommunikationsmodul
kann mit Hilfe des Parameters
Parameter kann ausgewählt bzw. eingeschränkt werden, welche Möglichkeiten der
Steuerung zur Verfügung stehen. Abhängig von der gewählten Betriebsart ist das
Steuerungsmenü nur teilweise verfügbar. In Kapitel „Sonderfunktionen, Bussteue-
rung" sind die Betriebsarten des Parameters
ben.
6.8

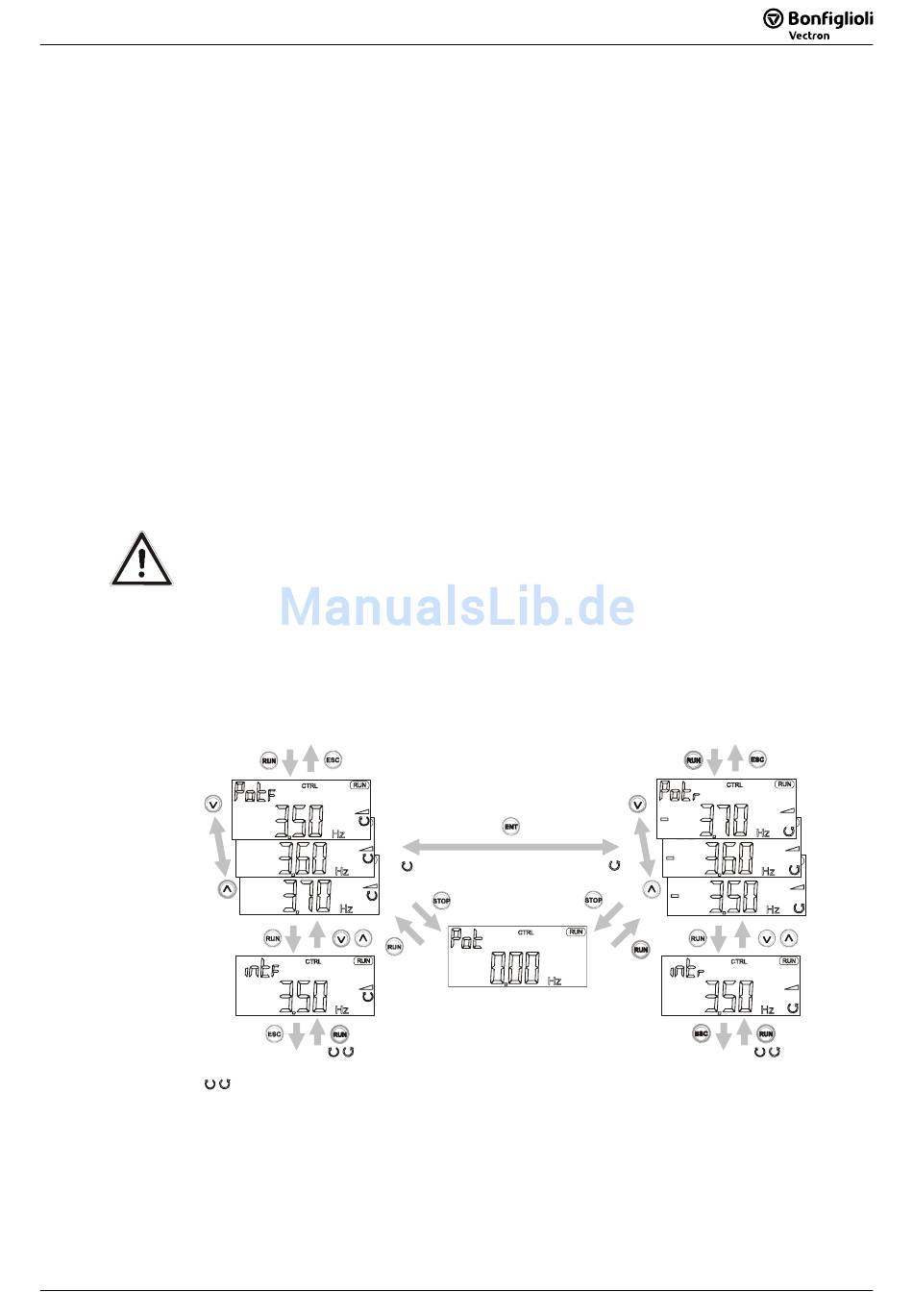

Die Bedieneinheit ermöglicht die Steuerung des angeschlossenen Motors entspre-
chend der gewählten Betriebsart des Parameters
Hinweis:
Warnung!
06/07
06/07
Motor steuern über die Bedieneinheit
Das Steuern des Antriebs über die Bedieneinheit erfordert zur Freigabe
des Leistungsteils die Beschaltung des Digitaleingangs S1IND (Regler-
freigabe).
Der Steuereingang S1IND muss leistungslos angeschlossen und
•
getrennt werden.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung
•
durchführen.
Die Spannungsfreiheit überprüfen.
•
•
Die Netz-, Gleichspannungs- und Motorklemmen können nach der
Freischaltung des Frequenzumrichters gefährliche Spannungen füh-
ren. Erst nach einer Wartezeit von einigen Minuten, bis die Zwi-
schenkreiskondensatoren entladen sind, darf am Gerät gearbeitet
werden.
:
Vor Betätigen der RUN-Taste war der Antrieb bereits in Betrieb.
Betriebsanleitung ACT
Betriebsanleitung ACT
Local/Remote
412 eingestellt werden. Mit diesem
Local/Remote
Local/Remote
412 detailliert beschrie-
412
67
67
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
...
66
67
68
69
70
71
72
73
Quicklinks anzeigen
Quicklinks:
Fehlerliste
Quicklinks ausblenden:
Permanent
Temporär
Abbrechen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BONFIGLIOLI ACTIVE
Module BONFIGLIOLI ACTIVE Ergänzung Zu Betriebsanleitung
(72 Seiten)
Frequenzumrichter BONFIGLIOLI ACTIVE Installationsanleitung
Vectron (24 Seiten)
Frequenzumrichter BONFIGLIOLI Active Cube Anwenderhandbuch
Vectron sicher abgeschaltetes drehmoment sto (30 Seiten)
Frequenzumrichter BONFIGLIOLI Active Cube Betriebsanleitung
Vectron (294 Seiten)
Frequenzumrichter BONFIGLIOLI ACT 201-05 Betriebsanleitung
Active serie (202 Seiten)
Frequenzumrichter BONFIGLIOLI ACTIVE CUBE 201 Betriebsanleitung
230/240v, 0.25-132kw (260 Seiten)
Frequenzumrichter BONFIGLIOLI ACTIVE Serie Installationsanleitung
(22 Seiten)
Frequenzumrichter BONFIGLIOLI ACTIVE Series Kurzanleitung
(20 Seiten)
Frequenzumrichter BONFIGLIOLI Vectron ACTIVE ACT 201 Schnellstartanleitung
(96 Seiten)
Frequenzumrichter BONFIGLIOLI Agile Kommunikationshandbuch
(60 Seiten)
Frequenzumrichter BONFIGLIOLI Agile Kommunikationshandbuch
(78 Seiten)
Frequenzumrichter BONFIGLIOLI Agile Kommunikationshandbuch
(64 Seiten)
Frequenzumrichter BONFIGLIOLI Agile Kommunikationshandbuch
(106 Seiten)
Frequenzumrichter BONFIGLIOLI Agile Anwendungshandbuch
(172 Seiten)
Frequenzumrichter BONFIGLIOLI Vectron Agile series Schnellstartanleitung
(124 Seiten)
Frequenzumrichter BONFIGLIOLI Agile Serie Kommunikationshandbuch
(106 Seiten)
Verwandte Inhalte für BONFIGLIOLI ACTIVE
ACTIVE CUBE 201 Motor Steuern Über Die Bedieneinheit
BONFIGLIOLI ACTIVE CUBE 201
ACT 201-05 Motor Steuern Über Die Bedieneinheit
BONFIGLIOLI ACT 201-05
Active Cube 201 Motor Steuern Über Die Bedieneinheit
BONFIGLIOLI Active Cube 201
Active Cube Motor Steuern Über Die Bedieneinheit
BONFIGLIOLI Active Cube
Vectron ACTIVE CUBE Die Positionierung Bietet Erweiterte Informationen Über Ein Positionierungs
BONFIGLIOLI Vectron ACTIVE CUBE
S2U Beispiel 2: Änderung Der Frequenz Im Betrieb Und Stillstand Über Die Tasten
BONFIGLIOLI S2U
Vectron S2U IP20 Fehler Bei Eingaben Über Das Bedienfeld
BONFIGLIOLI Vectron S2U IP20
Vectron S2U IP20 Schritt 2 - Einschalten Des Umrichters, Überprüfung Der Digitalen Bedieneinheit
BONFIGLIOLI Vectron S2U IP20
Vectron Agile series Motor Connection
BONFIGLIOLI Vectron Agile series
Vectron ACTIVE ACT 201 Inbetriebnahme Mit Der Bedieneinheit Kp500
BONFIGLIOLI Vectron ACTIVE ACT 201
Vectron ACTIVE Boot-Up-Sequenz Steuern, Netzwerkmanagement
BONFIGLIOLI Vectron ACTIVE
Vectron ACTIVE CUBE Mit Dem Ausgangspuffer Einen Digitalausgang Steuern
BONFIGLIOLI Vectron ACTIVE CUBE
Vectron ACTIVE CUBE Setup Mit Der Bedieneinheit
BONFIGLIOLI Vectron ACTIVE CUBE
Vectron ACTIVE CUBE Boot-Up-Sequenz Steuern, Netzwerkmanagement
BONFIGLIOLI Vectron ACTIVE CUBE
Vectron ACTIVE CUBE 160 Setup Mit Der Bedieneinheit
BONFIGLIOLI Vectron ACTIVE CUBE 160
Agile Mit Dem Ausgangspuffer Einen Digitalausgang Steuern
BONFIGLIOLI Agile
Inhaltsverzeichnis
Drucken
Lesezeichen umbenennen
Lesezeichen löschen?
Möchten Sie es aus Ihren Handbüchern löschen?
Anmelden
Anmelden
ODER
Mit Facebook anmelden
Mit Google anmelden
Anleitung hochladen
Von PC hochladen
Von URL hochladen
