Menüstruktur; Hauptmenü - BONFIGLIOLI ACTIVE Betriebsanleitung

6.1

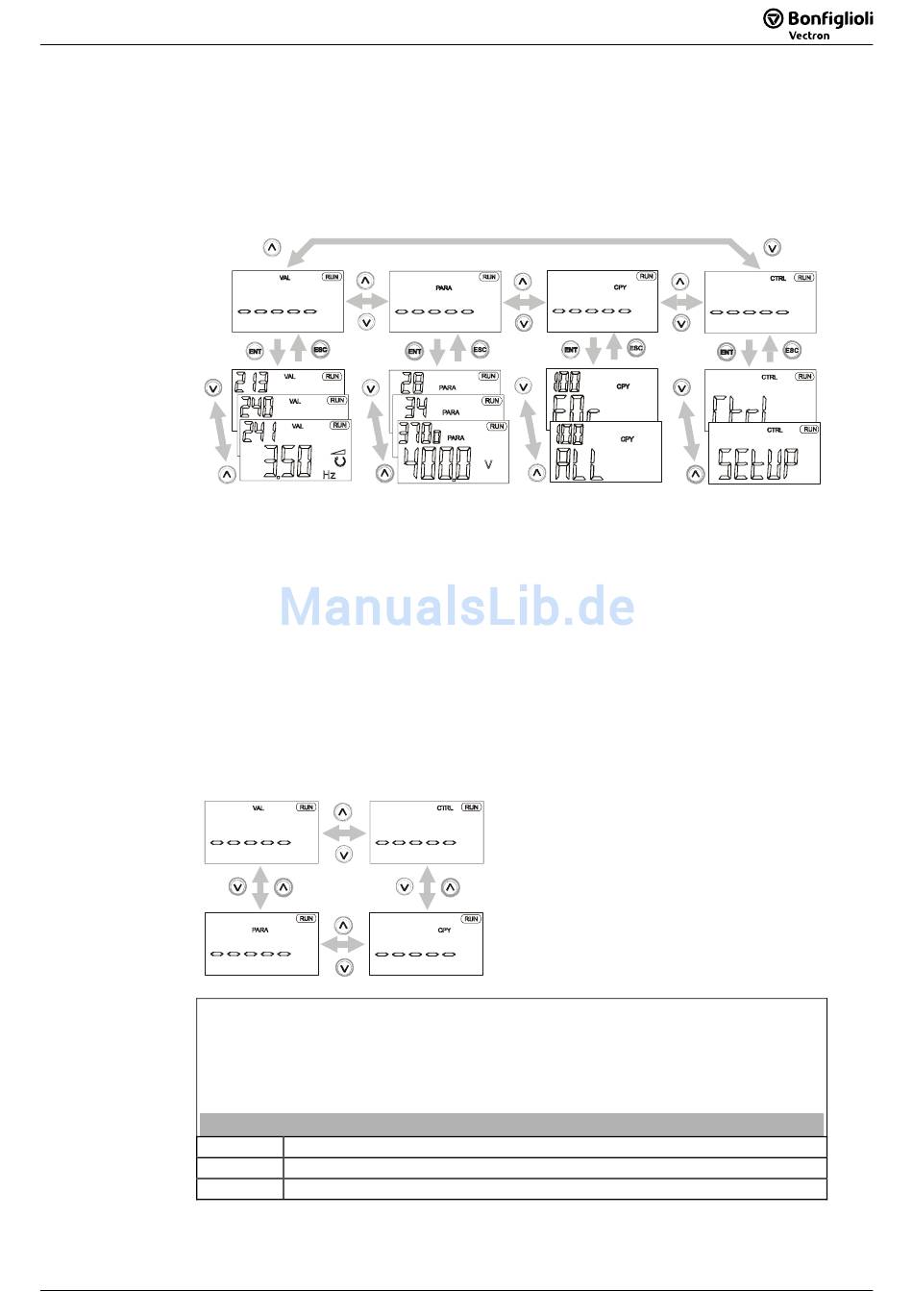

Die Menüstruktur der Bedieneinheit ist entsprechend der grafischen Übersicht ange-
ordnet. Die optional erhältliche PC-Bedienoberfläche VPlus gliedert die Funktionen
und Parameter funktional in verschiedene Ebenen. Die vollständigen Informationen
sind in der Software gespeichert und ermöglichen die flexible Verwendung der Optio-
nen zur Parametrierung und Steuerung der Frequenzumrichter.
6.2
Die verschiedenen Parameter und Informationen der Frequenzumrichter können mit
Hilfe der Bedieneinheit angezeigt werden. Die verschiedenen Funktionen und Para-
meter sind in vier Menüzweigen gruppiert. Innerhalb der Menüstruktur wird durch
längeres Drücken oder mehrfaches Betätigen der ESC-Taste in das Hauptmenü ge-
wechselt.
Hinweis: In der folgenden Beschreibung der Tastenfunktionen bedeutet ein Plus-
Mit Hilfe der Pfeiltasten wählen Sie den gewünschten Menüzweig. Der gewählte Me-
nüzweig wird im Display blinkend angezeigt.
Durch Drücken der ENT-Taste wählen Sie den Menüzweig aus. Die Anzeige wechselt
auf den ersten Parameter oder die erste Funktion im gewählten Menüzweig.
Betätigen der ESC-Taste führt zurück in das Hauptmenü der Bedieneinheit.
▲ ▼
ENT
ESC
06/07
06/07
Menüstruktur
Hauptmenü
zeichen (+) zwischen den Tastensymbolen gleichzeitiges Betätigen der
Tasten.
Ein Komma (,) zwischen den Tastensymbolen bedeutet, die Tasten müs-
sen nacheinander betätigt werden.
Navigation in der Menüstruktur und Anwahl eines Menüzweigs.
Übergang in den gewählten Menüzweig.
Verlassen des Menüzweiges und Rücksprung zum Hauptmenü.
Betriebsanleitung ACT
Betriebsanleitung ACT
Menüzweig – VAL
Anzeigen von Istwerten
Menüzweig – PARA
Parameter anzeigen und verändern
Menüzweig – CPY
Kopierfunktion der Parameter
Menüzweig – CTRL
Auswahl von Steuer- und Testfunktionen
Tasten
