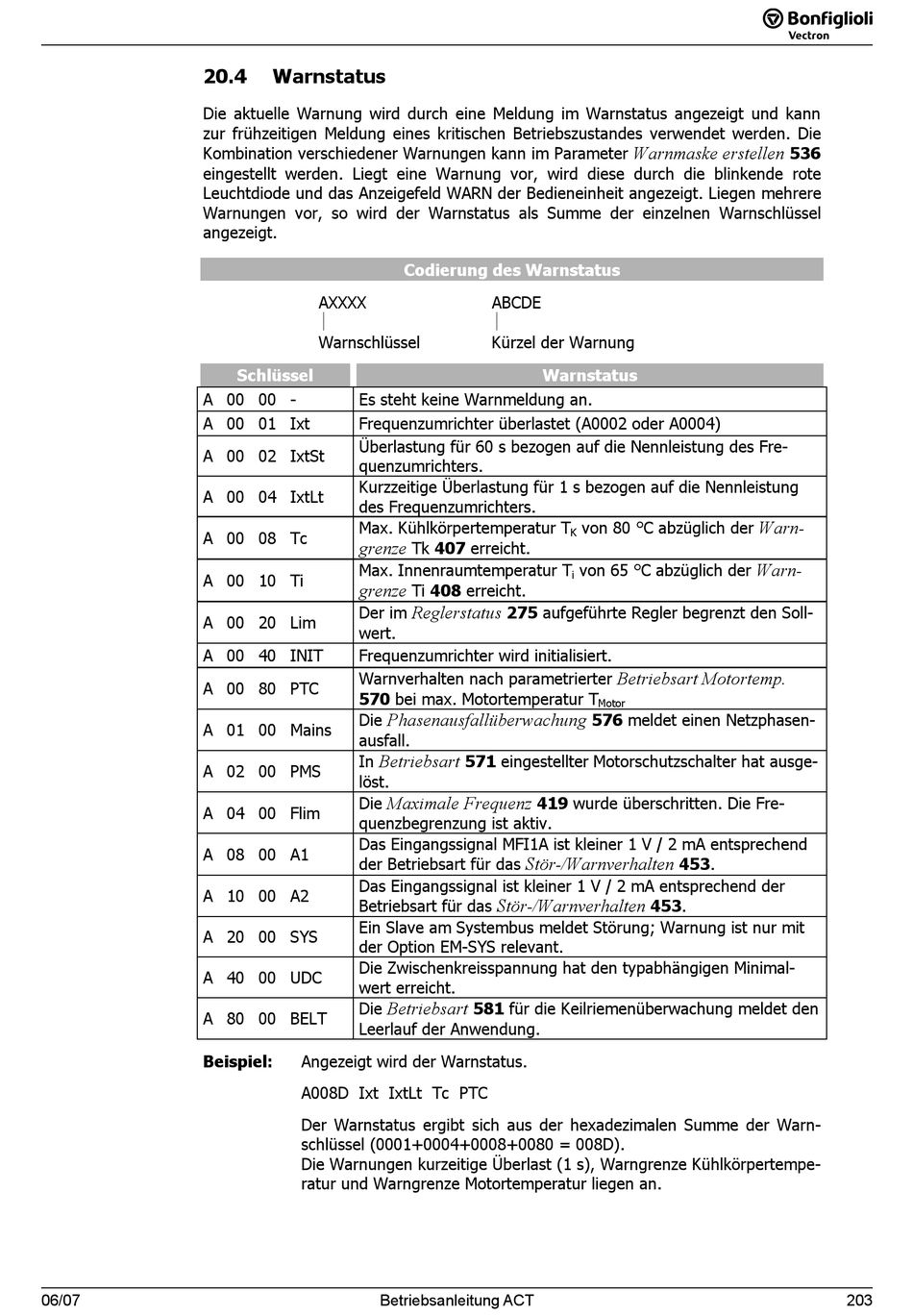

Warnstatus - BONFIGLIOLI ACTIVE Betriebsanleitung

20.4
Die aktuelle Warnung wird durch eine Meldung im Warnstatus angezeigt und kann
zur frühzeitigen Meldung eines kritischen Betriebszustandes verwendet werden. Die
Kombination verschiedener Warnungen kann im Parameter
eingestellt werden. Liegt eine Warnung vor, wird diese durch die blinkende rote
Leuchtdiode und das Anzeigefeld WARN der Bedieneinheit angezeigt. Liegen mehrere
Warnungen vor, so wird der Warnstatus als Summe der einzelnen Warnschlüssel
angezeigt.
A 00 00 -
A 00 01 Ixt
A 00 02 IxtSt
A 00 04 IxtLt
A 00 08 Tc
A 00 10 Ti
A 00 20 Lim
A 00 40 INIT
A 00 80 PTC
A 01 00 Mains
A 02 00 PMS
A 04 00 Flim
A 08 00 A1
A 10 00 A2
A 20 00 SYS
A 40 00 UDC
A 80 00 BELT
Beispiel:
06/07
06/07

Warnstatus

Codierung des Warnstatus
AXXXX
⏐
Warnschlüssel
Schlüssel
Es steht keine Warnmeldung an.
Frequenzumrichter überlastet (A0002 oder A0004)
Überlastung für 60 s bezogen auf die Nennleistung des Fre-
quenzumrichters.
Kurzzeitige Überlastung für 1 s bezogen auf die Nennleistung
des Frequenzumrichters.
Max. Kühlkörpertemperatur T
grenze
Max. Innenraumtemperatur T
grenze
Der im
wert.
Frequenzumrichter wird initialisiert.
Warnverhalten nach parametrierter
570 bei max. Motortemperatur T
Phasenausfallüberwachung
Die
ausfall.
Betriebsart
In
löst.
Maximale Frequenz
Die
quenzbegrenzung ist aktiv.
Das Eingangssignal MFI1A ist kleiner 1 V / 2 mA entsprechend
der Betriebsart für das
Das Eingangssignal ist kleiner 1 V / 2 mA entsprechend der
Betriebsart für das
Ein Slave am Systembus meldet Störung; Warnung ist nur mit
der Option EM-SYS relevant.
Die Zwischenkreisspannung hat den typabhängigen Minimal-
wert erreicht.
Betriebsart
Die
Leerlauf der Anwendung.
Angezeigt wird der Warnstatus.
A008D Ixt IxtLt Tc PTC
Der Warnstatus ergibt sich aus der hexadezimalen Summe der Warn-
schlüssel (0001+0004+0008+0080 = 008D).
Die Warnungen kurzeitige Überlast (1 s), Warngrenze Kühlkörpertempe-
ratur und Warngrenze Motortemperatur liegen an.
Betriebsanleitung ACT
Betriebsanleitung ACT
ABCDE
⏐
Kürzel der Warnung
Warnstatus
von 80 °C abzüglich der
K
Tk 407 erreicht.
von 65 °C abzüglich der
i
Ti 408 erreicht.
Reglerstatus
275 aufgeführte Regler begrenzt den Soll-
571 eingestellter Motorschutzschalter hat ausge-
419 wurde überschritten. Die Fre-
Stör-/Warnverhalten
Stör-/Warnverhalten
581 für die Keilriemenüberwachung meldet den
Warnmaske erstellen
Warn-
Warn-
Betriebsart Motortemp.
Motor
576 meldet einen Netzphasen-
453.
453.
536
203
203
