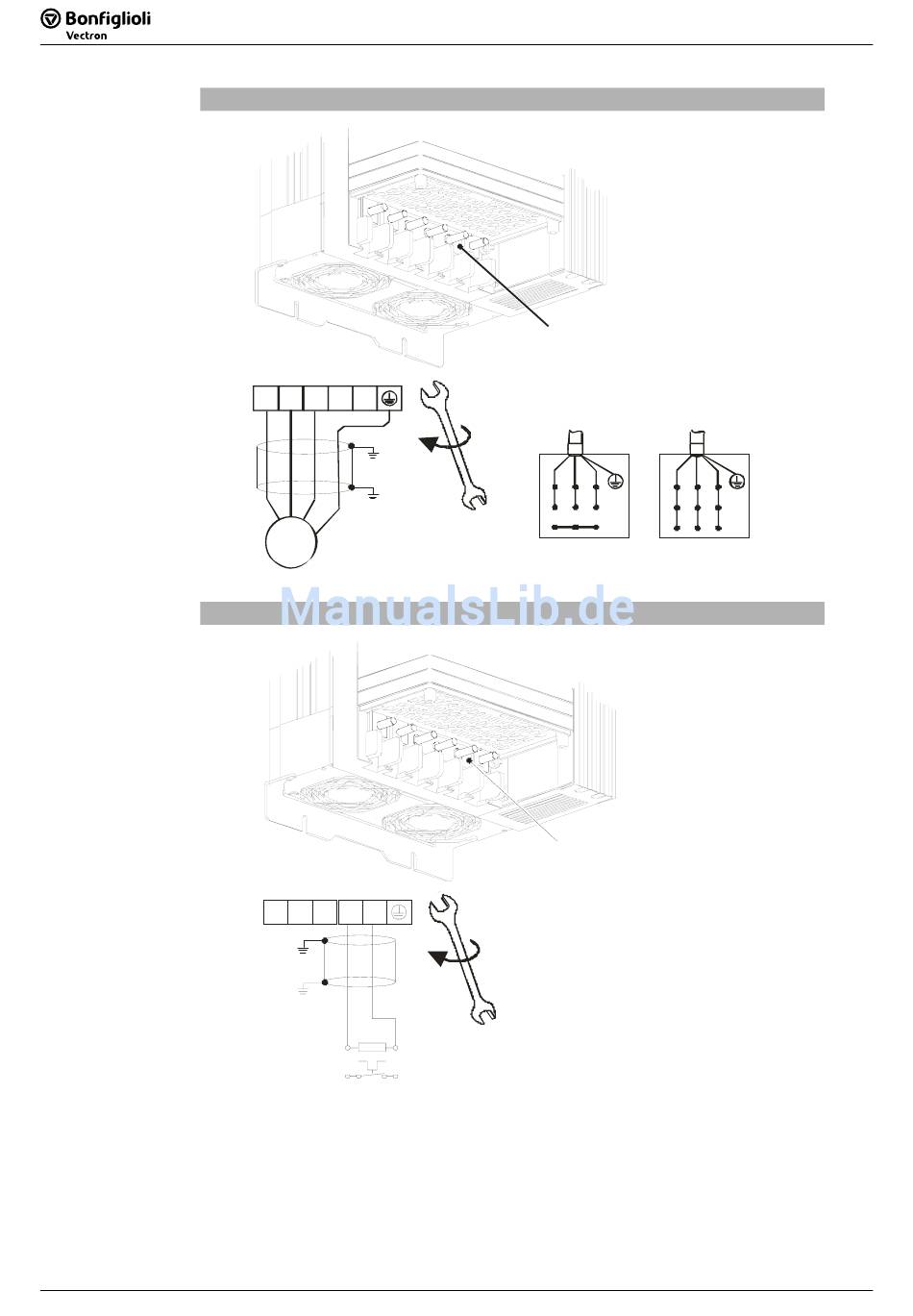

Motoranschluss ACT 401 (37,0 bis 65,0 kW)
X2
U
V W
Rb1
Rb2
M
3~
Anschluss Bremswiderstand mit Temperaturschalter
X2
U
V W
Rb1
Rb2
R
b
Rb1
Rb2
T1
T2
Optional können die Geräte in dieser Größe ohne Brems-Chopper bezo-
gen werden. Die Klemmen Rb1 und Rb2 sind bei diesen Geräten intern
nicht angeschlossen.
Betriebsanleitung ACT
Betriebsanleitung ACT
X2
37.0 kW ... 65.0 kW
Gewindebolzen M8x25
Leiterquerschnitt bis 70 mm
8 Nm
70.8 lb-in
U
V W
Sternschaltung
X2
37.0 kW ... 65.0 kW
Gewindebolzen M8x25
Leiterquerschnitt bis 70 mm
8 Nm
70.8 lb-in
2
U
V W
Dreieckschaltung
2
06/07
