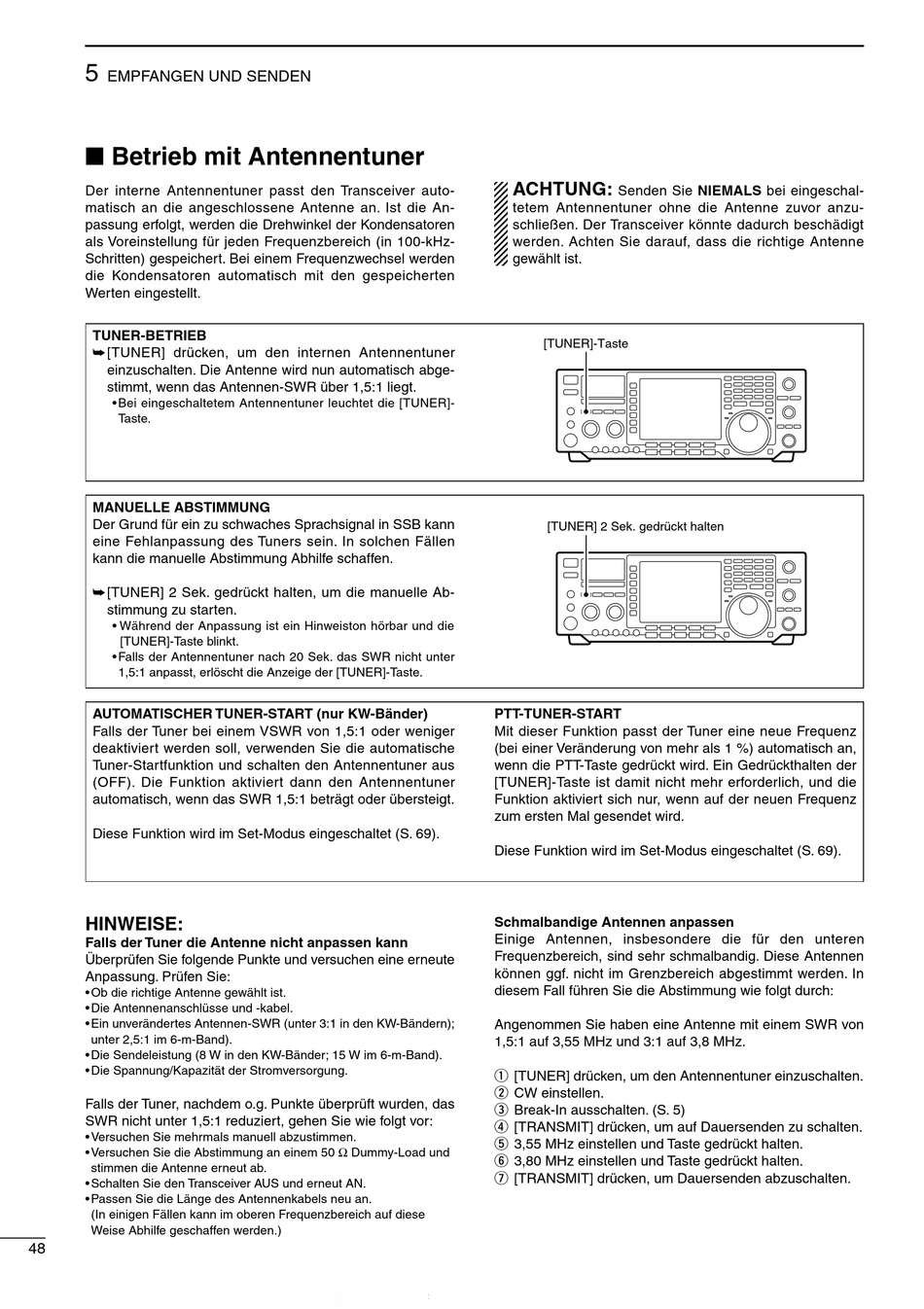

I Betrieb Mit Antennentuner - Icom IC-756 PRO Bedienungsanleitung

5
EMPFANGEN UND SENDEN

I Betrieb mit Antennentuner

Der interne Antennentuner passt den Transceiver auto-
matisch an die angeschlossene Antenne an. Ist die An-
passung erfolgt, werden die Drehwinkel der Kondensatoren
als Voreinstellung für jeden Frequenzbereich (in 100-kHz-
Schritten) gespeichert. Bei einem Frequenzwechsel werden
die Kondensatoren automatisch mit den gespeicherten
Werten eingestellt.
TUNER-BETRIEB
➥ [TUNER] drücken, um den internen Antennentuner
einzuschalten. Die Antenne wird nun automatisch abge-
stimmt, wenn das Antennen-SWR über 1,5:1 liegt.
• Bei eingeschaltetem Antennentuner leuchtet die [TUNER]-
Taste.
MANUELLE ABSTIMMUNG
Der Grund für ein zu schwaches Sprachsignal in SSB kann
eine Fehlanpassung des Tuners sein. In solchen Fällen
kann die manuelle Abstimmung Abhilfe schaffen.
➥ [TUNER] 2 Sek. gedrückt halten, um die manuelle Ab-
stimmung zu starten.
• Während der Anpassung ist ein Hinweiston hörbar und die
[TUNER]-Taste blinkt.
• Falls der Antennentuner nach 20 Sek. das SWR nicht unter
1,5:1 anpasst, erlöscht die Anzeige der [TUNER]-Taste.
AUTOMATISCHER TUNER-START (nur KW-Bänder)
Falls der Tuner bei einem VSWR von 1,5:1 oder weniger
deaktiviert werden soll, verwenden Sie die automatische
Tuner-Startfunktion und schalten den Antennentuner aus
(OFF). Die Funktion aktiviert dann den Antennentuner
automatisch, wenn das SWR 1,5:1 beträgt oder übersteigt.
Diese Funktion wird im Set-Modus eingeschaltet (S. 69).
HINWEISE:
Falls der Tuner die Antenne nicht anpassen kann
Überprüfen Sie folgende Punkte und versuchen eine erneute
Anpassung. Prüfen Sie:
• Ob die richtige Antenne gewählt ist.
• Die Antennenanschlüsse und -kabel.
• Ein unverändertes Antennen-SWR (unter 3:1 in den KW-Bändern);
unter 2,5:1 im 6-m-Band).
• Die Sendeleistung (8 W in den KW-Bänder; 15 W im 6-m-Band).
• Die Spannung/Kapazität der Stromversorgung.
Falls der Tuner, nachdem o.g. Punkte überprüft wurden, das
SWR nicht unter 1,5:1 reduziert, gehen Sie wie folgt vor:
• Versuchen Sie mehrmals manuell abzustimmen.
• Versuchen Sie die Abstimmung an einem 50 Ω Dummy-Load und
stimmen die Antenne erneut ab.
• Schalten Sie den Transceiver AUS und erneut AN.
• Passen Sie die Länge des Antennenkabels neu an.
(In einigen Fällen kann im oberen Frequenzbereich auf diese
Weise Abhilfe geschaffen werden.)
48
ACHTUNG:
Senden Sie NIEMALS bei eingeschal-
tetem Antennentuner ohne die Antenne zuvor anzu-
schließen. Der Transceiver könnte dadurch beschädigt
werden. Achten Sie darauf, dass die richtige Antenne
gewählt ist.
[TUNER]-Taste
[TUNER] 2 Sek. gedrückt halten
PTT-TUNER-START
Mit dieser Funktion passt der Tuner eine neue Frequenz
(bei einer Veränderung von mehr als 1 %) automatisch an,
wenn die PTT-Taste gedrückt wird. Ein Gedrückthalten der
[TUNER]-Taste ist damit nicht mehr erforderlich, und die
Funktion aktiviert sich nur, wenn auf der neuen Frequenz
zum ersten Mal gesendet wird.
Diese Funktion wird im Set-Modus eingeschaltet (S. 69).
Schmalbandige Antennen anpassen
Einige Antennen, insbesondere die für den unteren
Frequenzbereich, sind sehr schmalbandig. Diese Antennen
können ggf. nicht im Grenzbereich abgestimmt werden. In
diesem Fall führen Sie die Abstimmung wie folgt durch:
Angenommen Sie haben eine Antenne mit einem SWR von
1,5:1 auf 3,55 MHz und 3:1 auf 3,8 MHz.
q [TUNER] drücken, um den Antennentuner einzuschalten.
w CW einstellen.
e Break-In ausschalten. (S. 5)
r [TRANSMIT] drücken, um auf Dauersenden zu schalten.
t 3,55 MHz einstellen und Taste gedrückt halten.
y 3,80 MHz einstellen und Taste gedrückt halten.
u [TRANSMIT] drücken, um Dauersenden abzuschalten.
