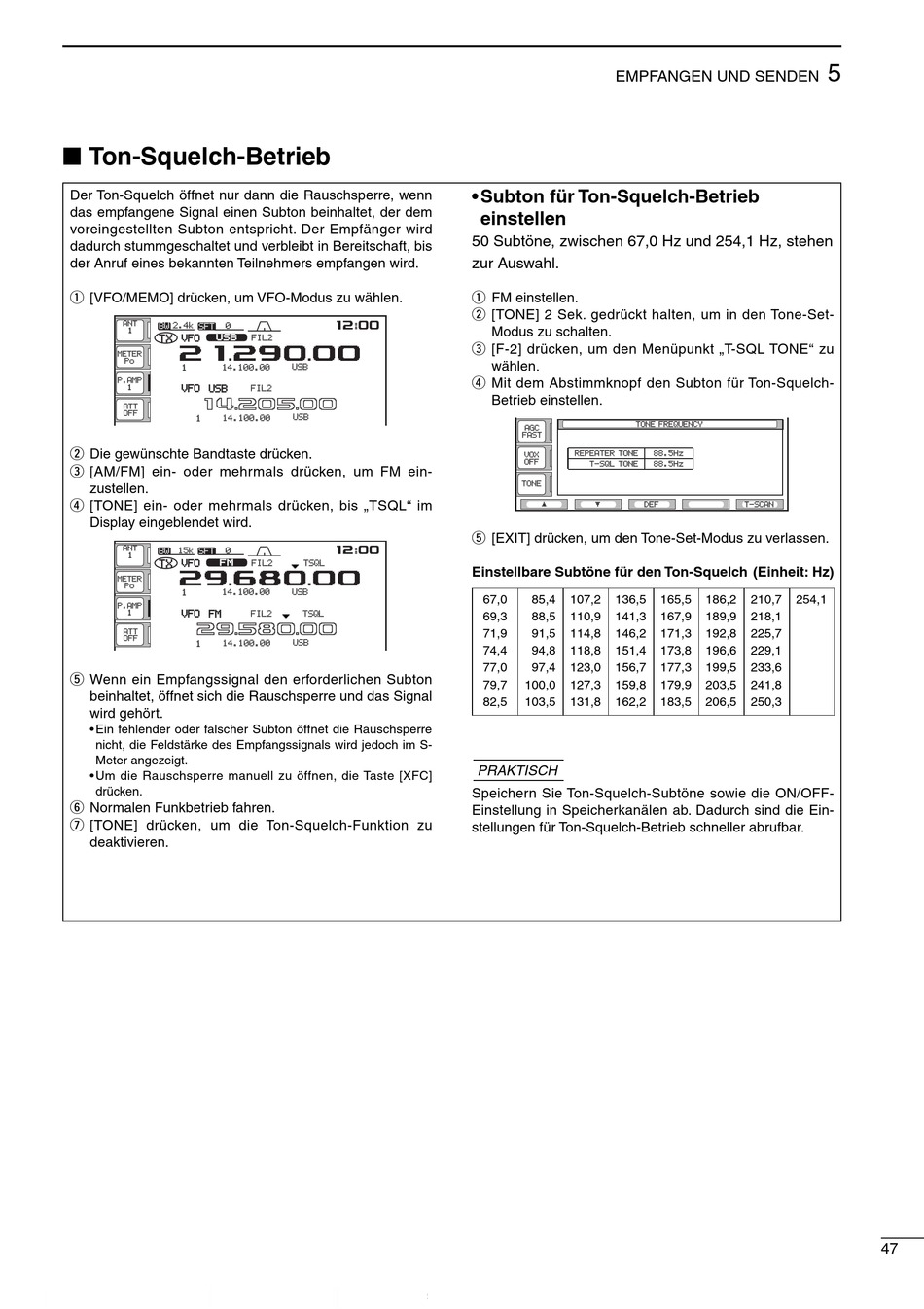

I Ton-Squelch-Betrieb - Icom IC-756 PRO Bedienungsanleitung

I Ton-Squelch-Betrieb

Der Ton-Squelch öffnet nur dann die Rauschsperre, wenn
das empfangene Signal einen Subton beinhaltet, der dem
voreingestellten Subton entspricht. Der Empfänger wird
dadurch stummgeschaltet und verbleibt in Bereitschaft, bis
der Anruf eines bekannten Teilnehmers empfangen wird.
q [VFO/MEMO] drücken, um VFO-Modus zu wählen.
ANT ANT
2.4k 2.4k 0
BW BW SFT SFT
1
T X TX VFO VFO U S B U S B
wq≥wop≥pp
METER METER
Po Po
14.100.00 14.100.00
1
P.AMP P.AMP
1 VFO VFO
USB USB
qr≥wpt≥pp
ATT ATT
OFF OFF
1 14.100.00 14.100.00
w Die gewünschte Bandtaste drücken.
e [AM/FM] ein- oder mehrmals drücken, um FM ein-
zustellen.
r [TONE] ein- oder mehrmals drücken, bis „TSQL" im
Display eingeblendet wird.
ANT ANT
15k 15k 0
BW BW SFT SFT
1
VFO VFO F M F M
TX T X
wo≥yip≥pp
METER METER
Po Po
1 14.100.00 14.100.00
P.AMP P.AMP
1 VFO VFO FM FM
wo≥tip≥pp
ATT ATT
OFF OFF
1 14.100.00 14.100.00
t Wenn ein Empfangssignal den erforderlichen Subton
beinhaltet, öffnet sich die Rauschsperre und das Signal
wird gehört.
• Ein fehlender oder falscher Subton öffnet die Rauschsperre
nicht, die Feldstärke des Empfangssignals wird jedoch im S-
Meter angezeigt.
• Um die Rauschsperre manuell zu öffnen, die Taste [XFC]
drücken.
y Normalen Funkbetrieb fahren.
u [TONE] drücken, um die Ton-Squelch-Funktion zu
deaktivieren.
qw:pp
FIL2 FIL2
USB USB
FIL2 FIL2
USB USB
qw:pp
FIL2 FIL2 TSQL TSQL
USB USB
FIL2 FIL2 TSQL TSQL
USB USB
EMPFANGEN UND SENDEN
• Subton für Ton-Squelch-Betrieb
einstellen
50 Subtöne, zwischen 67,0 Hz und 254,1 Hz, stehen
zur Auswahl.
q FM einstellen.
w [TONE] 2 Sek. gedrückt halten, um in den Tone-Set-
Modus zu schalten.
e [F-2] drücken, um den Menüpunkt „T-SQL TONE" zu
wählen.
r Mit dem Abstimmknopf den Subton für Ton-Squelch-
Betrieb einstellen.
TONE FREQUENCY TONE FREQUENCY
AGC AGC
FAST FAST
REPEATER TONE REPEATER TONE
VOX VOX
OFF OFF
T-SQL TONE T-SQL TONE
TONE TONE
é è DEF DEF
t [EXIT] drücken, um den Tone-Set-Modus zu verlassen.
Einstellbare Subtöne für den Ton-Squelch (Einheit: Hz)
67,0 085,4 107,2 136,5
69,3 088,5 110,9 141,3
71,9 091,5 114,8 146,2
74,4 094,8 118,8 151,4
77,0 097,4 123,0 156,7
79,7 100,0 127,3 159,8
82,5 103,5 131,8 162,2
PRAKTISCH
Speichern Sie Ton-Squelch-Subtöne sowie die ON/OFF-
Einstellung in Speicherkanälen ab. Dadurch sind die Ein-
stellungen für Ton-Squelch-Betrieb schneller abrufbar.
5
88.5Hz 88.5Hz
88.5Hz 88.5Hz
T-SCAN T-SCAN
165,5 186,2 210,7 254,1
167,9 189,9 218,1
171,3 192,8 225,7
173,8 196,6 229,1
177,3 199,5 233,6
179,9 203,5 241,8
183,5 206,5 250,3
47
