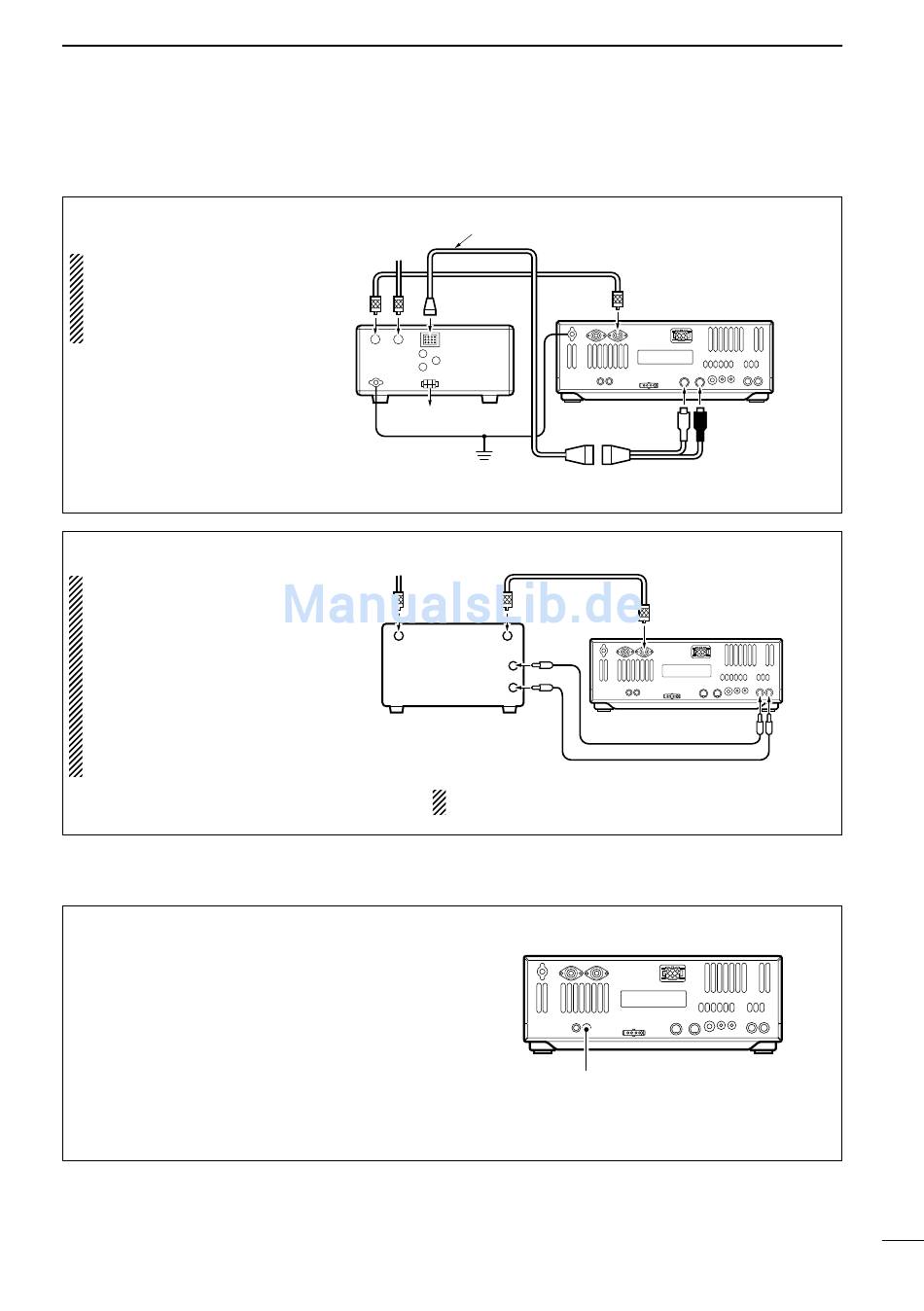

IC-2KL ANSCHLIESSEN
ACHTUNG:
Stellen Sie mit dem [RF POWER]-
Regler die Ausgangsleistung des
Transceivers auf max. 80 W ein, da
andernfalls die Schutzschaltung
aktiviert wird.
LINEAR-ENDSTUFE (FREMDFABRIKAT) ANSCHLIESSEN
R WARNUNG:
Stellen Sie, wie in der Anleitung der
Endstufe beschrieben, die Ausgangs-
leistung des Transceivers und den
ALC-Ausgangspegel ein.
Der ALC-Eingangspegel muss im
Bereich von 0 V bis –4 V liegen und
darf nicht mit positiver Spannung
betrieben werden. Nicht abgeglichene
ALC- und HF-Leistungs-Einstellungen
verursachen Brandgefahr und könnten
die Linear-Endstufe beschädigen.
I Hinweise zum Transverter-Anschluss
Die [XVERT]-Buchse wird für Transverter-Betrieb aktiviert,
wenn an Pin 6 der [ACC(2)]-Buchse 2 bis13,8 V anliegen.
Über die Antennenbuchsen werden dann keine Signale
empfangen oder gesendet. (S. 13)
Die [XVERT]-Buchse kann als externer Transverter-Eingang
aktiviert werden, wenn empfangen wird.
Im Sendebetrieb liegen die Signale der eingestellten
Frequenz mit –20 dBm (22 mV) an der [XVERT]-Buchse
für den externen Transverter an.
ACC-Kabel
zur Antenne
ANT
IC-2KL
GND
zum IC-2KLPS
Erde
zur
Antenne
RF OUTPUT
RF INPUT
ALC
SEND
Linear-Endstufe
(Fremdfabrikat)
Spezifikationen des SEND-Relais: 16 V DC 2 A.
Bei höheren Werten muss ein externes Relais verwendet werden.
VERKABELUNG UND ANSCHLÜSSE
(im Lieferumfang der IC-2KL)
Koaxialkabel
(m Lieferumfang der IC-2KL)
ANT1
Transceiver
ACC(1)
OPC-118
(optional)
Koaxialkabel (50 Ω)
ANT1
Transceiver
Transverter-Buchse
3
ACC(2)
ALC
SEND
19
