5

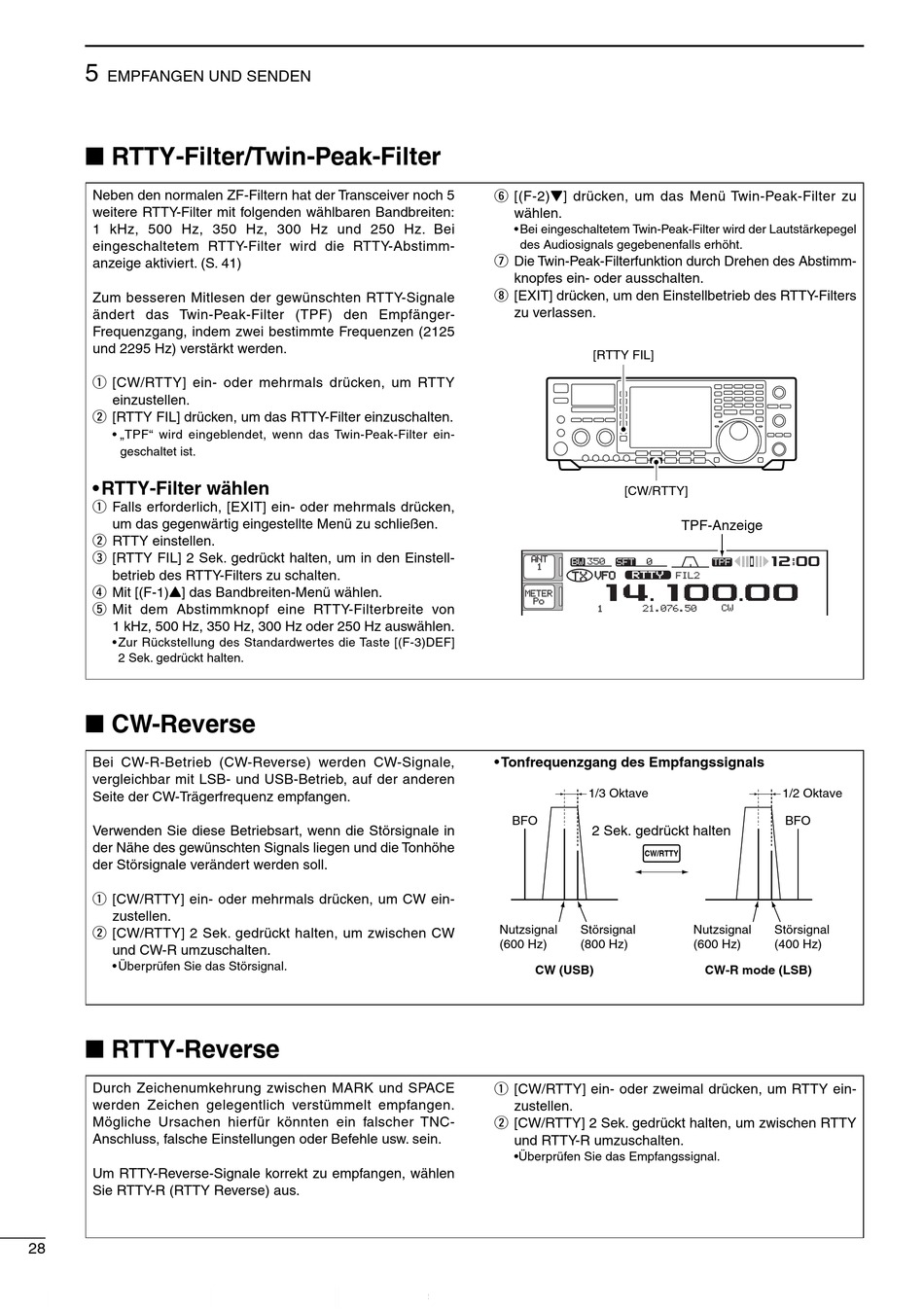

EMPFANGEN UND SENDEN
I RTTY-Filter/Twin-Peak-Filter
Neben den normalen ZF-Filtern hat der Transceiver noch 5
weitere RTTY-Filter mit folgenden wählbaren Bandbreiten:
1 kHz, 500 Hz, 350 Hz, 300 Hz und 250 Hz. Bei
eingeschaltetem RTTY-Filter wird die RTTY-Abstimm-
anzeige aktiviert. (S. 41)
Zum besseren Mitlesen der gewünschten RTTY-Signale
ändert das Twin-Peak-Filter (TPF) den Empfänger-
Frequenzgang, indem zwei bestimmte Frequenzen (2125
und 2295 Hz) verstärkt werden.
q [CW/RTTY] ein- oder mehrmals drücken, um RTTY
einzustellen.
w [RTTY FIL] drücken, um das RTTY-Filter einzuschalten.
• „TPF" wird eingeblendet, wenn das Twin-Peak-Filter ein-
geschaltet ist.
• RTTY-Filter wählen
q Falls erforderlich, [EXIT] ein- oder mehrmals drücken,
um das gegenwärtig eingestellte Menü zu schließen.
w RTTY einstellen.
e [RTTY FIL] 2 Sek. gedrückt halten, um in den Einstell-
betrieb des RTTY-Filters zu schalten.
r Mit [(F-1)Y] das Bandbreiten-Menü wählen.
t Mit dem Abstimmknopf eine RTTY-Filterbreite von
1 kHz, 500 Hz, 350 Hz, 300 Hz oder 250 Hz auswählen.
• Zur Rückstellung des Standardwertes die Taste [(F-3)DEF]
2 Sek. gedrückt halten.
I CW-Reverse
Bei CW-R-Betrieb (CW-Reverse) werden CW-Signale,
vergleichbar mit LSB- und USB-Betrieb, auf der anderen
Seite der CW-Trägerfrequenz empfangen.
Verwenden Sie diese Betriebsart, wenn die Störsignale in
der Nähe des gewünschten Signals liegen und die Tonhöhe
der Störsignale verändert werden soll.
q [CW/RTTY] ein- oder mehrmals drücken, um CW ein-
zustellen.
w [CW/RTTY] 2 Sek. gedrückt halten, um zwischen CW
und CW-R umzuschalten.
• Überprüfen Sie das Störsignal.
I RTTY-Reverse
Durch Zeichenumkehrung zwischen MARK und SPACE
werden Zeichen gelegentlich verstümmelt empfangen.
Mögliche Ursachen hierfür könnten ein falscher TNC-
Anschluss, falsche Einstellungen oder Befehle usw. sein.
Um RTTY-Reverse-Signale korrekt zu empfangen, wählen
Sie RTTY-R (RTTY Reverse) aus.
28
y [(F-2)Z] drücken, um das Menü Twin-Peak-Filter zu
wählen.
• Bei eingeschaltetem Twin-Peak-Filter wird der Lautstärkepegel
des Audiosignals gegebenenfalls erhöht.
u Die Twin-Peak-Filterfunktion durch Drehen des Abstimm-
knopfes ein- oder ausschalten.
i [EXIT] drücken, um den Einstellbetrieb des RTTY-Filters
zu verlassen.
[RTTY FIL]
[CW/RTTY]
ANT
BW
BW
350
350
0
SFT
SFT
1
T X
T X
VFO
VFO
R T T Y
R T T Y
qr≥qpp≥pp
METER
Po
1
21.076.50
21.076.50
• Tonfrequenzgang des Empfangssignals
1/3 Oktave
BFO
2 Sek. gedrückt halten
CW/RTTY
Nutzsignal
Störsignal
(600 Hz)
(800 Hz)
CW (USB)
q [CW/RTTY] ein- oder zweimal drücken, um RTTY ein-
zustellen.
w [CW/RTTY] 2 Sek. gedrückt halten, um zwischen RTTY
und RTTY-R umzuschalten.
•Überprüfen Sie das Empfangssignal.
TPF-Anzeige
qw:pp
TPF
TPF
FIL2
FIL2
CW
CW
1/2 Oktave
BFO
Nutzsignal
Störsignal
(600 Hz)
(400 Hz)
CW-R mode (LSB)
