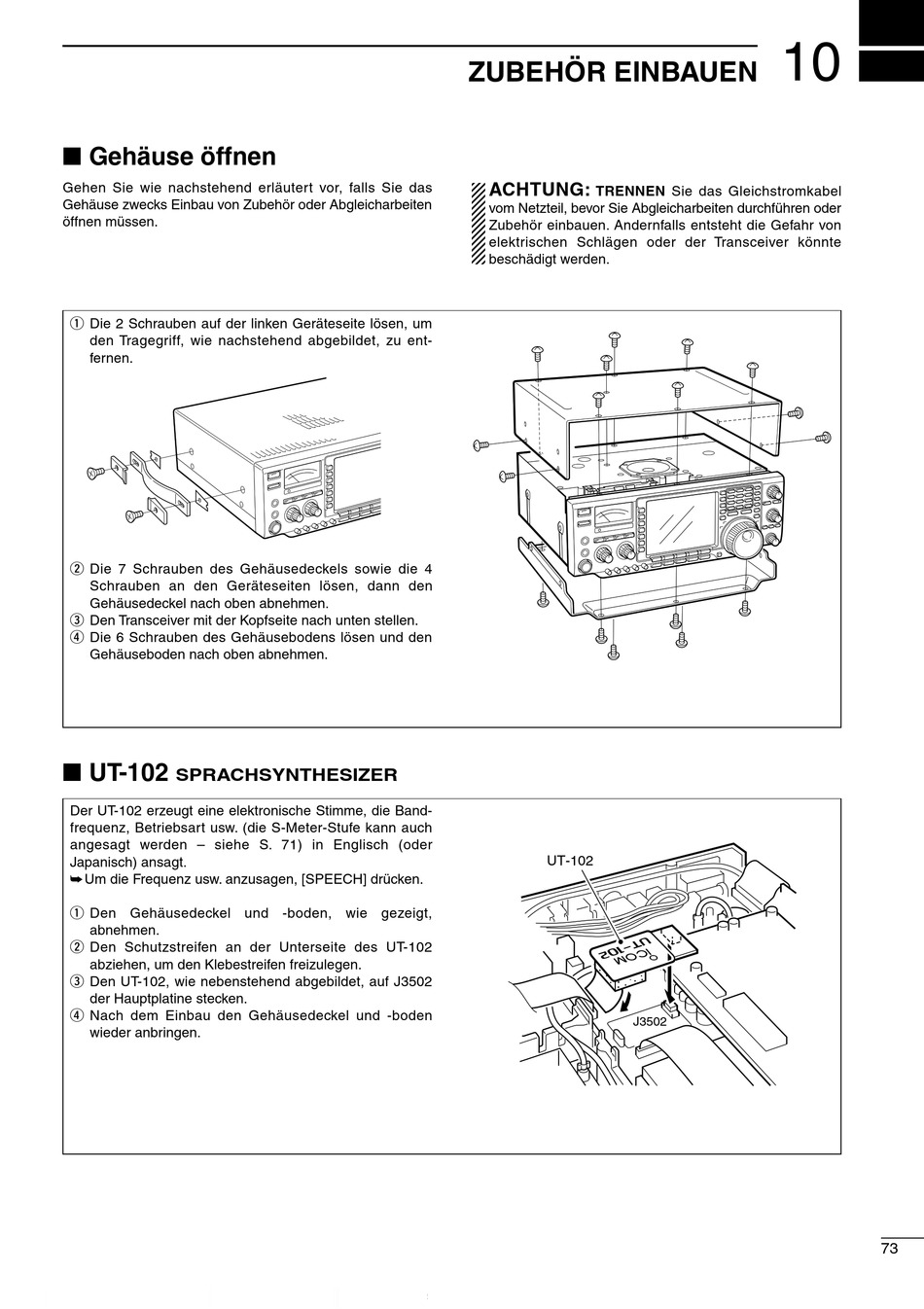

I Gehäuse öffnen
Gehen Sie wie nachstehend erläutert vor, falls Sie das
Gehäuse zwecks Einbau von Zubehör oder Abgleicharbeiten
öffnen müssen.
q Die 2 Schrauben auf der linken Geräteseite lösen, um
den Tragegriff, wie nachstehend abgebildet, zu ent-
fernen.
w Die 7 Schrauben des Gehäusedeckels sowie die 4
Schrauben an den Geräteseiten lösen, dann den
Gehäusedeckel nach oben abnehmen.
e Den Transceiver mit der Kopfseite nach unten stellen.
r Die 6 Schrauben des Gehäusebodens lösen und den
Gehäuseboden nach oben abnehmen.
I UT-102
SPRACHSYNTHESIZER
Der UT-102 erzeugt eine elektronische Stimme, die Band-
frequenz, Betriebsart usw. (die S-Meter-Stufe kann auch
angesagt werden – siehe S. 71) in Englisch (oder
Japanisch) ansagt.
➥ Um die Frequenz usw. anzusagen, [SPEECH] drücken.
q Den Gehäusedeckel und -boden, wie gezeigt,
abnehmen.
w Den Schutzstreifen an der Unterseite des UT-102
abziehen, um den Klebestreifen freizulegen.
e Den UT-102, wie nebenstehend abgebildet, auf J3502
der Hauptplatine stecken.
r Nach dem Einbau den Gehäusedeckel und -boden
wieder anbringen.
ZUBEHÖR EINBAUEN
ACHTUNG:
TRENNEN Sie das Gleichstromkabel
vom Netzteil, bevor Sie Abgleicharbeiten durchführen oder
Zubehör einbauen. Andernfalls entsteht die Gefahr von
elektrischen Schlägen oder der Transceiver könnte
beschädigt werden.
UT-102
J3502
10
73
