13
STEUERUNGSBEFEHLE

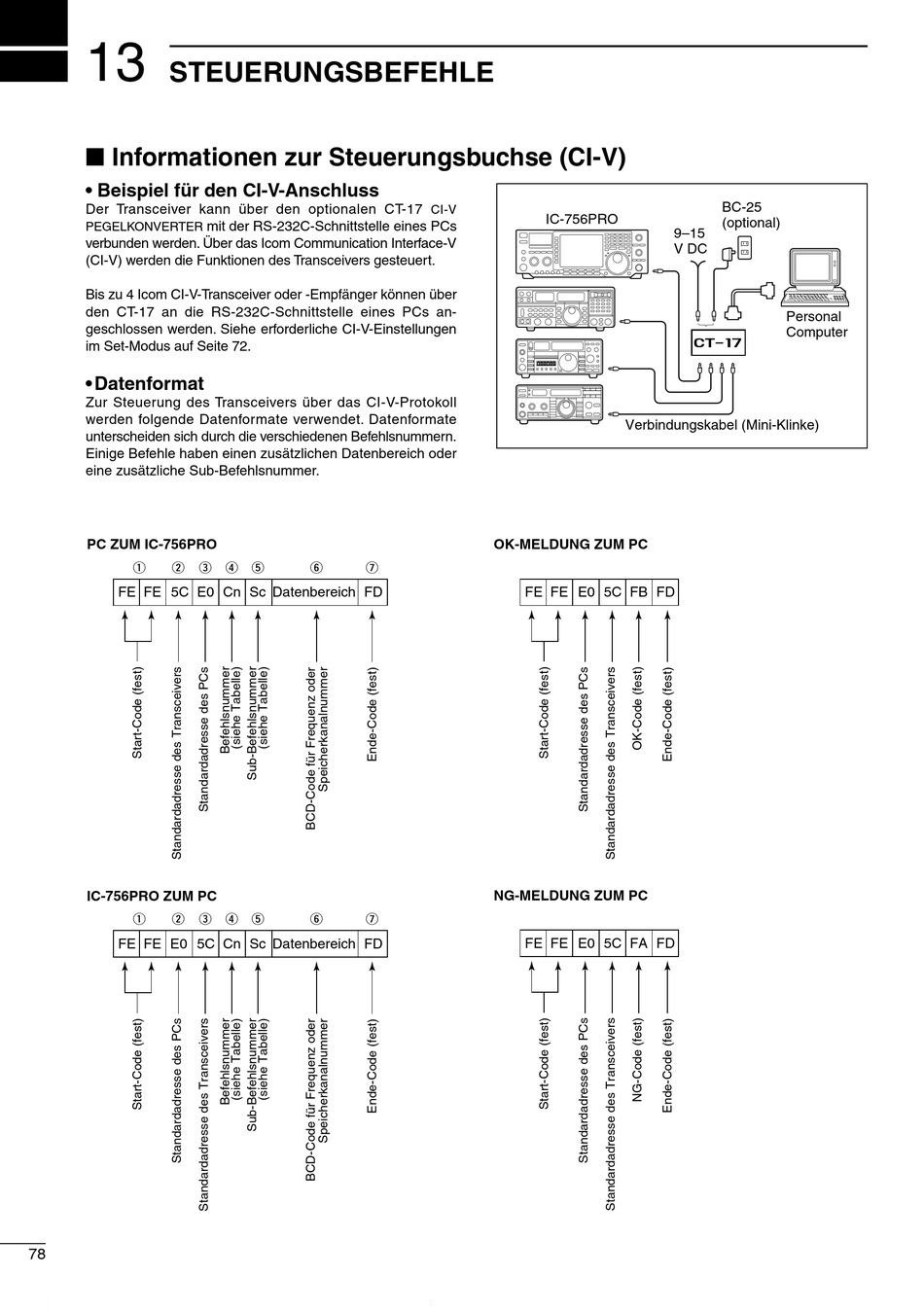

I Informationen zur Steuerungsbuchse (CI-V)
• Beispiel für den CI-V-Anschluss
Der Transceiver kann über den optionalen CT-17
PEGELKONVERTER
verbunden werden. Über das Icom Communication Interface-V
(CI-V) werden die Funktionen des Transceivers gesteuert.
Bis zu 4 Icom CI-V-Transceiver oder -Empfänger können über
den CT-17 an die RS-232C-Schnittstelle eines PCs an-
geschlossen werden. Siehe erforderliche CI-V-Einstellungen
im Set-Modus auf Seite 72.
• Datenformat
Zur Steuerung des Transceivers über das CI-V-Protokoll
werden folgende Datenformate verwendet. Datenformate
unterscheiden sich durch die verschiedenen Befehlsnummern.
Einige Befehle haben einen zusätzlichen Datenbereich oder
eine zusätzliche Sub-Befehlsnummer.
PC ZUM IC-756PRO
q
w
e
FE
FE 5C E0 Cn Sc Datenbereich FD
IC-756PRO ZUM PC
q
w
e
FE
FE E0 5C Cn Sc Datenbereich FD
78
mit der RS-232C-Schnittstelle eines PCs
r
t
y
u
r
t
y
u
CI-V
IC-756PRO
OK-MELDUNG ZUM PC
FE FE E0 5C FB FD
NG-MELDUNG ZUM PC
FE FE E0 5C FA FD
BC-25
(optional)
9–15
V DC
Personal
Computer
ct- 17
Verbindungskabel (Mini-Klinke)
