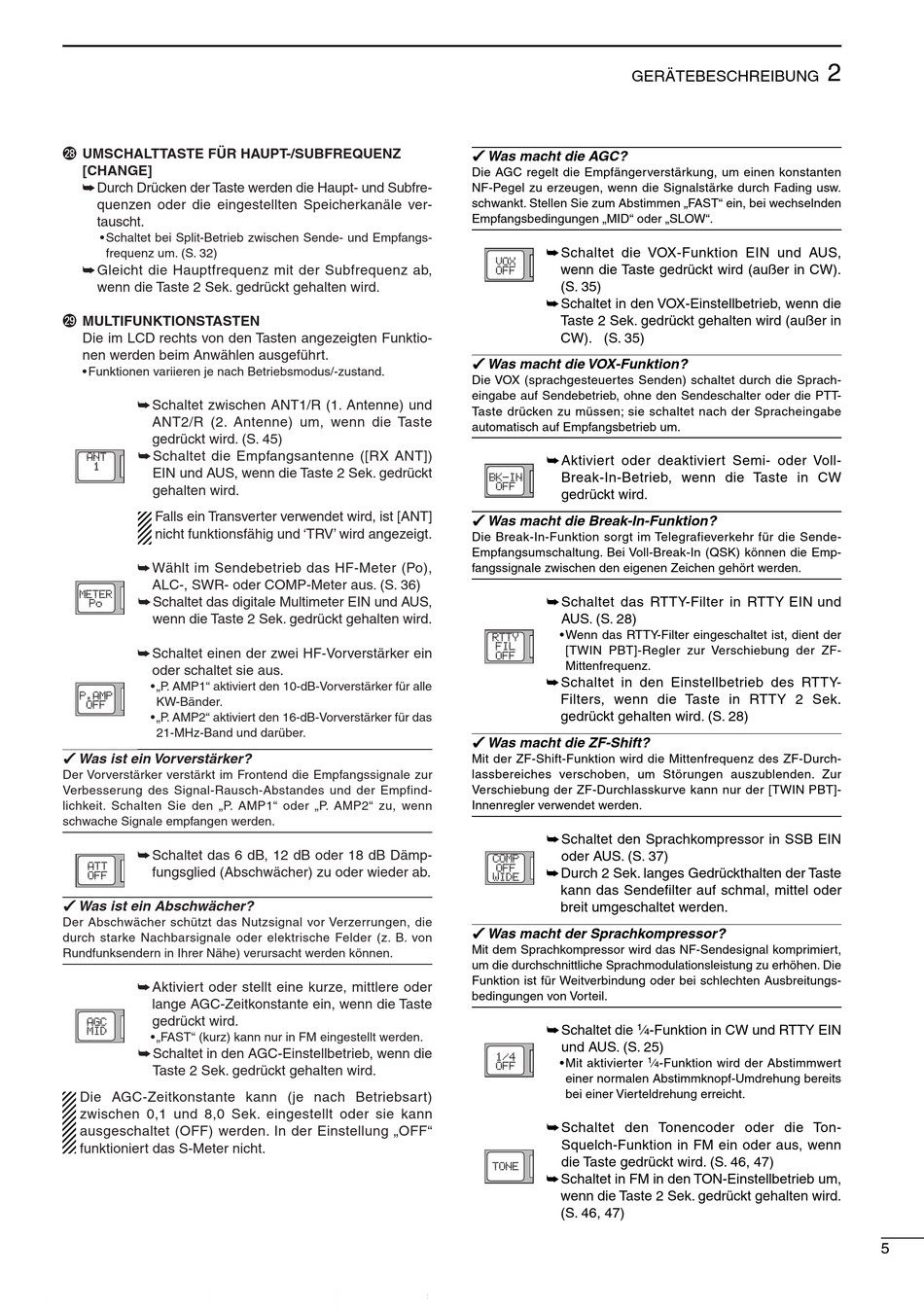

Icom IC-756 PRO Bedienungsanleitung Seite 7

@8 UMSCHALTTASTE FÜR HAUPT-/SUBFREQUENZ
[CHANGE]
➥ Durch Drücken der Taste werden die Haupt- und Subfre-
quenzen oder die eingestellten Speicherkanäle ver-
tauscht.
• Schaltet bei Split-Betrieb zwischen Sende- und Empfangs-
frequenz um. (S. 32)
➥ Gleicht die Hauptfrequenz mit der Subfrequenz ab,
wenn die Taste 2 Sek. gedrückt gehalten wird.
@9 MULTIFUNKTIONSTASTEN
Die im LCD rechts von den Tasten angezeigten Funktio-
nen werden beim Anwählen ausgeführt.
• Funktionen variieren je nach Betriebsmodus/-zustand.
➥ Schaltet zwischen ANT1/R (1. Antenne) und
ANT2/R (2. Antenne) um, wenn die Taste
gedrückt wird. (S. 45)
➥ Schaltet die Empfangsantenne ([RX ANT])
ANT ANT
1
EIN und AUS, wenn die Taste 2 Sek. gedrückt
gehalten wird.
Falls ein Transverter verwendet wird, ist [ANT]
nicht funktionsfähig und 'TRV' wird angezeigt.
➥ Wählt im Sendebetrieb das HF-Meter (Po),
ALC-, SWR- oder COMP-Meter aus. (S. 36)
METER METER
➥ Schaltet das digitale Multimeter EIN und AUS,
Po Po
wenn die Taste 2 Sek. gedrückt gehalten wird.
➥ Schaltet einen der zwei HF-Vorverstärker ein
oder schaltet sie aus.
• „P. AMP1" aktiviert den 10-dB-Vorverstärker für alle
P.AMP P.AMP
KW-Bänder.
OFF OFF
• „P. AMP2" aktiviert den 16-dB-Vorverstärker für das
21-MHz-Band und darüber.
✔ Was ist ein Vorverstärker?
Der Vorverstärker verstärkt im Frontend die Empfangssignale zur
Verbesserung des Signal-Rausch-Abstandes und der Empfind-
lichkeit. Schalten Sie den „P. AMP1" oder „P. AMP2" zu, wenn
schwache Signale empfangen werden.
➥ Schaltet das 6 dB, 12 dB oder 18 dB Dämp-
ATT ATT
fungsglied (Abschwächer) zu oder wieder ab.
OFF OFF
✔ Was ist ein Abschwächer?
Der Abschwächer schützt das Nutzsignal vor Verzerrungen, die
durch starke Nachbarsignale oder elektrische Felder (z. B. von
Rundfunksendern in Ihrer Nähe) verursacht werden können.
➥ Aktiviert oder stellt eine kurze, mittlere oder
lange AGC-Zeitkonstante ein, wenn die Taste
gedrückt wird.
AGC AGC
MID MID
• „FAST" (kurz) kann nur in FM eingestellt werden.
➥ Schaltet in den AGC-Einstellbetrieb, wenn die
Taste 2 Sek. gedrückt gehalten wird.
Die AGC-Zeitkonstante kann (je nach Betriebsart)
zwischen 0,1 und 8,0 Sek. eingestellt oder sie kann
ausgeschaltet (OFF) werden. In der Einstellung „OFF"
funktioniert das S-Meter nicht.
GERÄTEBESCHREIBUNG
✔ Was macht die AGC?
Die AGC regelt die Empfängerverstärkung, um einen konstanten
NF-Pegel zu erzeugen, wenn die Signalstärke durch Fading usw.
schwankt. Stellen Sie zum Abstimmen „FAST" ein, bei wechselnden
Empfangsbedingungen „MID" oder „SLOW".
➥ Schaltet die VOX-Funktion EIN und AUS,
VOX VOX
wenn die Taste gedrückt wird (außer in CW).
OFF OFF
(S. 35)
➥ Schaltet in den VOX-Einstellbetrieb, wenn die
Taste 2 Sek. gedrückt gehalten wird (außer in
CW). (S. 35)
✔ Was macht die VOX-Funktion?
Die VOX (sprachgesteuertes Senden) schaltet durch die Sprach-
eingabe auf Sendebetrieb, ohne den Sendeschalter oder die PTT-
Taste drücken zu müssen; sie schaltet nach der Spracheingabe
automatisch auf Empfangsbetrieb um.
➥ Aktiviert oder deaktiviert Semi- oder Voll-
Break-In-Betrieb, wenn die Taste in CW
BK-IN BK-IN
OFF OFF
gedrückt wird.
✔ Was macht die Break-In-Funktion?
Die Break-In-Funktion sorgt im Telegrafieverkehr für die Sende-
Empfangsumschaltung. Bei Voll-Break-In (QSK) können die Emp-
fangssignale zwischen den eigenen Zeichen gehört werden.
➥ Schaltet das RTTY-Filter in RTTY EIN und
AUS. (S. 28)
• Wenn das RTTY-Filter eingeschaltet ist, dient der
RTTY RTTY
FIL FIL
[TWIN PBT]-Regler zur Verschiebung der ZF-
OFF OFF
Mittenfrequenz.
➥ Schaltet in den Einstellbetrieb des RTTY-
Filters, wenn die Taste in RTTY 2 Sek.
gedrückt gehalten wird. (S. 28)
✔ Was macht die ZF-Shift?
Mit der ZF-Shift-Funktion wird die Mittenfrequenz des ZF-Durch-
lassbereiches verschoben, um Störungen auszublenden. Zur
Verschiebung der ZF-Durchlasskurve kann nur der [TWIN PBT]-
Innenregler verwendet werden.
➥ Schaltet den Sprachkompressor in SSB EIN
oder AUS. (S. 37)
COMP COMP
OFF OFF
➥ Durch 2 Sek. langes Gedrückthalten der Taste
WIDE WIDE
kann das Sendefilter auf schmal, mittel oder
breit umgeschaltet werden.
✔ Was macht der Sprachkompressor?
Mit dem Sprachkompressor wird das NF-Sendesignal komprimiert,
um die durchschnittliche Sprachmodulationsleistung zu erhöhen. Die
Funktion ist für Weitverbindung oder bei schlechten Ausbreitungs-
bedingungen von Vorteil.
➥ Schaltet die
1
⁄
4
und AUS. (S. 25)
1/4 1/4
• Mit aktivierter
OFF OFF
einer normalen Abstimmknopf-Umdrehung bereits
bei einer Vierteldrehung erreicht.
➥ Schaltet den Tonencoder oder die Ton-
Squelch-Funktion in FM ein oder aus, wenn
die Taste gedrückt wird. (S. 46, 47)
TONE TONE
➥ Schaltet in FM in den TON-Einstellbetrieb um,
wenn die Taste 2 Sek. gedrückt gehalten wird.
(S. 46, 47)
-Funktion in CW und RTTY EIN
1
⁄ -Funktion wird der Abstimmwert
4
