I Stromversorgung
anschließen
Verwenden Sie ein optionales 25-A-Netzteil, wenn der
Transceiver über Wechselstrom versorgt werden soll. Siehe
untenstehende Anschlusshinweise.

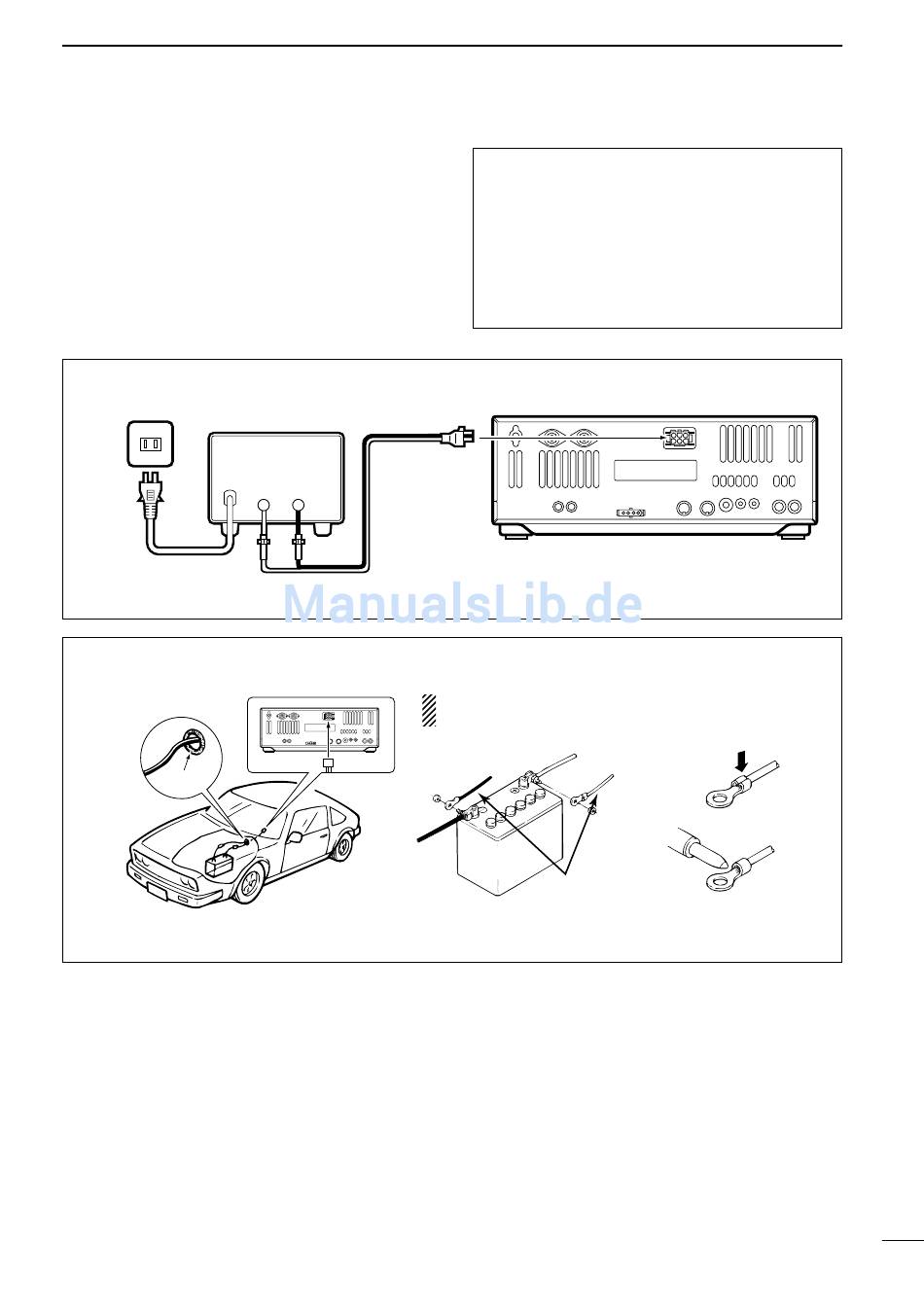

NETZTEIL ANSCHLIESSEN
Netzsteckdose
Netzkabel
30 A Sicherungen
AN DIE KFZ-BATTERIE ANSCHLIESSEN
Durch-
führungstülle
DC-Netzteil
13.8 V 25 A
zur
Schwarz Rot
DC-Buchse
_ +
Mitgeliefertes
Gleichstromkabel
VERKABELUNG UND ANSCHLÜSSE
ACHTUNG:
Überprüfen Sie nachfolgende Punkte,
bevor das DC-Kabel angeschlossen wird. Vergewissern
Sie sich, dass
• der [POWER]-Schalter auf OFF (AUS) steht.
• die Ausgangsspannung einer Icom-fremden Stromver-
sorgung 12–15 V beträgt.
• die Kabel korrekt gepolt angeschlossen werden.
: Pluspol +
Rot
: Minuspol _
Schwarz
NIE
an eine 24-V-Batterie
anschließen
+ Rot
_ Schwarz
12-V-
Batterie
Mitgeliefertes
Gleichstromkabel
Transceiver
HINWEIS: Verwenden Sie Kabel-
schuhe für die Kabelverbindungen.
Krimpen
Löten
3
