2
GERÄTEBESCHREIBUNG

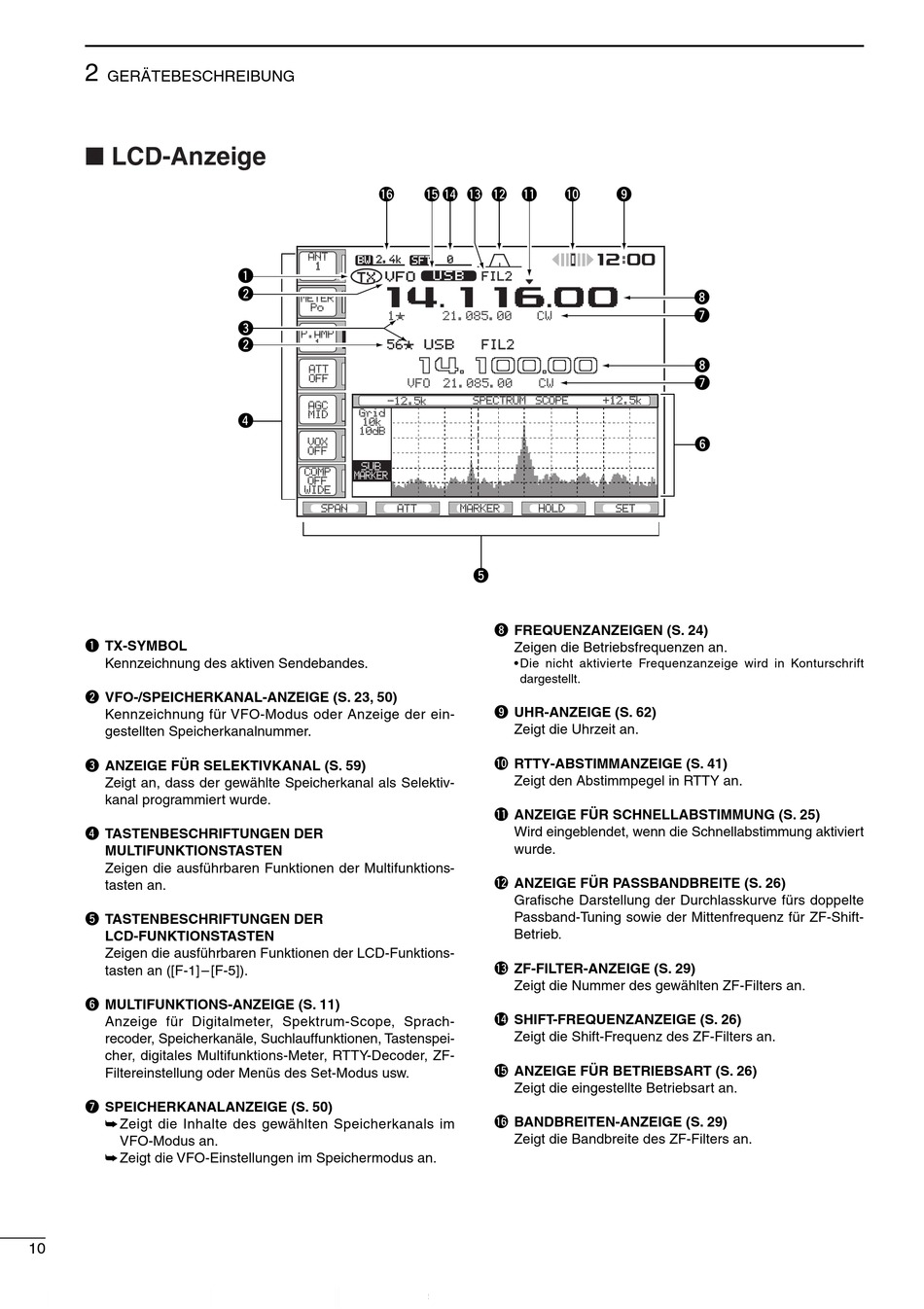

I LCD-Anzeige

q TX-SYMBOL
Kennzeichnung des aktiven Sendebandes.
w VFO-/SPEICHERKANAL-ANZEIGE (S. 23, 50)
Kennzeichnung für VFO-Modus oder Anzeige der ein-
gestellten Speicherkanalnummer.
e ANZEIGE FÜR SELEKTIVKANAL (S. 59)
Zeigt an, dass der gewählte Speicherkanal als Selektiv-
kanal programmiert wurde.
r TASTENBESCHRIFTUNGEN DER
MULTIFUNKTIONSTASTEN
Zeigen die ausführbaren Funktionen der Multifunktions-
tasten an.
t TASTENBESCHRIFTUNGEN DER
LCD-FUNKTIONSTASTEN
Zeigen die ausführbaren Funktionen der LCD-Funktions-
tasten an ([F-1] – [F-5]).
y MULTIFUNKTIONS-ANZEIGE (S. 11)
Anzeige für Digitalmeter, Spektrum-Scope, Sprach-
recoder, Speicherkanäle, Suchlauffunktionen, Tastenspei-
cher, digitales Multifunktions-Meter, RTTY-Decoder, ZF-
Filtereinstellung oder Menüs des Set-Modus usw.
u SPEICHERKANALANZEIGE (S. 50)
➥ Zeigt die Inhalte des gewählten Speicherkanals im
VFO-Modus an.
➥ Zeigt die VFO-Einstellungen im Speichermodus an.
10
!6
ANT ANT
2.4k
BW SFT
1
q
VFO
TX
qr≥qqy≥pp
w
METER METER
Po Po
1ß
e
P.AMP P.AMP
w
56ß USB
1
qr≥qpp≥pp
ATT ATT
OFF OFF
VFO
-12.5k -12.5k
AGC AGC
Grid Grid
MID MID
r
10k 10k
10dB 10dB
VOX VOX
OFF OFF
SUB SUB
COMP COMP
MARKER MARKER
OFF OFF
WIDE WIDE
SPAN SPAN ATT ATT
!5 !4 !3 !2 !1 !0
qw:pp
0
U S B U S B
FIL2
21.085.00 CW
FIL2
21.085.00 CW
SPECTRUM SPECTRUM SCOPE SCOPE
MARKER MARKER HOLD HOLD
t
i FREQUENZANZEIGEN (S. 24)
Zeigen die Betriebsfrequenzen an.
• Die nicht aktivierte Frequenzanzeige wird in Konturschrift
dargestellt.
o UHR-ANZEIGE (S. 62)
Zeigt die Uhrzeit an.
!0 RTTY-ABSTIMMANZEIGE (S. 41)
Zeigt den Abstimmpegel in RTTY an.
!1 ANZEIGE FÜR SCHNELLABSTIMMUNG (S. 25)
Wird eingeblendet, wenn die Schnellabstimmung aktiviert
wurde.
!2 ANZEIGE FÜR PASSBANDBREITE (S. 26)
Grafische Darstellung der Durchlasskurve fürs doppelte
Passband-Tuning sowie der Mittenfrequenz für ZF-Shift-
Betrieb.
!3 ZF-FILTER-ANZEIGE (S. 29)
Zeigt die Nummer des gewählten ZF-Filters an.
!4 SHIFT-FREQUENZANZEIGE (S. 26)
Zeigt die Shift-Frequenz des ZF-Filters an.
!5 ANZEIGE FÜR BETRIEBSART (S. 26)
Zeigt die eingestellte Betriebsart an.
!6 BANDBREITEN-ANZEIGE (S. 29)
Zeigt die Bandbreite des ZF-Filters an.
o
i
u
i
u
+12.5k +12.5k
y
SET SET
