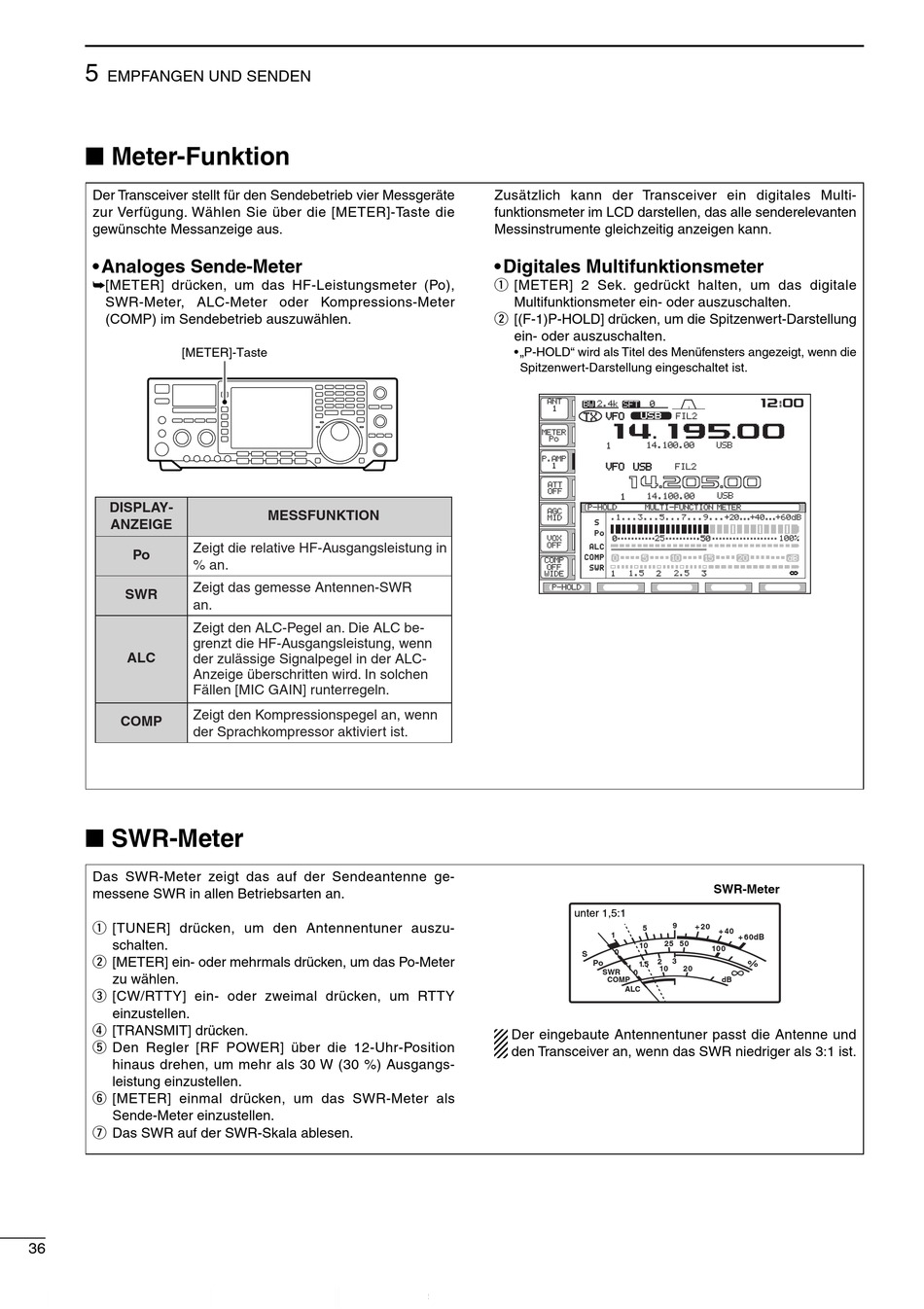

EMPFANGEN UND SENDEN
I Meter-Funktion
Der Transceiver stellt für den Sendebetrieb vier Messgeräte
zur Verfügung. Wählen Sie über die [METER]-Taste die
gewünschte Messanzeige aus.
• Analoges Sende-Meter
➥[METER] drücken, um das HF-Leistungsmeter (Po),
SWR-Meter, ALC-Meter oder Kompressions-Meter
(COMP) im Sendebetrieb auszuwählen.
[METER]-Taste
DISPLAY-
ANZEIGE
Zeigt die relative HF-Ausgangsleistung in
Po
% an.
Zeigt das gemesse Antennen-SWR
SWR
an.
Zeigt den ALC-Pegel an. Die ALC be-
grenzt die HF-Ausgangsleistung, wenn
ALC
der zulässige Signalpegel in der ALC-
Anzeige überschritten wird. In solchen
Fällen [MIC GAIN] runterregeln.
Zeigt den Kompressionspegel an, wenn
COMP
der Sprachkompressor aktiviert ist.
I SWR-Meter
Das SWR-Meter zeigt das auf der Sendeantenne ge-
messene SWR in allen Betriebsarten an.
q [TUNER] drücken, um den Antennentuner auszu-
schalten.
w [METER] ein- oder mehrmals drücken, um das Po-Meter
zu wählen.
e [CW/RTTY] ein- oder zweimal drücken, um RTTY
einzustellen.
r [TRANSMIT] drücken.
t Den Regler [RF POWER] über die 12-Uhr-Position
hinaus drehen, um mehr als 30 W (30 %) Ausgangs-
leistung einzustellen.
y [METER] einmal drücken, um das SWR-Meter als
Sende-Meter einzustellen.
u Das SWR auf der SWR-Skala ablesen.
36
MESSFUNKTION
Zusätzlich kann der Transceiver ein digitales Multi-
funktionsmeter im LCD darstellen, das alle senderelevanten
Messinstrumente gleichzeitig anzeigen kann.
• Digitales Multifunktionsmeter
q [METER] 2 Sek. gedrückt halten, um das digitale
Multifunktionsmeter ein- oder auszuschalten.
w [(F-1)P-HOLD] drücken, um die Spitzenwert-Darstellung
ein- oder auszuschalten.
• „P-HOLD" wird als Titel des Menüfensters angezeigt, wenn die
Spitzenwert-Darstellung eingeschaltet ist.
ANT
ANT
BW
BW
2.4k
2.4k
0
SFT
SFT
1
VFO
VFO
U S B
U S B
T X
TX
qr≥qot≥pp
METER
METER
Po
Po
1
14.100.00
14.100.00
P.AMP
P.AMP
1
VFO
VFO
USB
USB
qr≥wpt≥pp
ATT
ATT
OFF
OFF
14.100.00
14.100.00
1
P-HOLD
P-HOLD
MULTI-FUNCTION METER
MULTI-FUNCTION METER
AGC
AGC
. 1 . . . 3 . . . 5 . . . 7 . . . 9 .
. 1 . . . 3 . . . 5 . . . 7 . . . 9 . ..
MID
MID
S
P o
P o
VOX
VOX
0∑∑∑∑∑∑∑∑∑∑∑
∑∑∑∑∑∑∑∑∑∑∑25
25∑∑∑∑∑∑∑∑∑
∑∑∑∑∑∑∑∑∑∑50 ∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑
OFF
OFF
A L C
AL C
C O M P
C OM P
COMP
COMP
OFF
OFF
S W R
SW R
1
1 .5
1 . 5
2
WIDE
WIDE
P-HOLD
P-HOLD
unter 1,5:1
5
1
25 50
10
0
S
2
Po
1.5
1
10
SWR
0
COMP
ALC
Der eingebaute Antennentuner passt die Antenne und
den Transceiver an, wenn das SWR niedriger als 3:1 ist.
qw:pp
FIL2
FIL2
USB
USB
FIL2
FIL2
USB
USB
..+20
+20...
...+40
+40...
...+ 6 0 d B
+60dB
∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑∑ 100%
100%
2.5
2 . 5
3
SWR-Meter
9
+ 20
+ 40
+ 60dB
100
3
20
dB
