CHLORIDE LINEAR Plus/RM
L'interrupteur de maintenance à 3 positions comprend le fonctionnement
du disjoncteur de sortie. Les bornes de commande de la protection
antiretour se trouvent à l'arrière.
Ventilateurs

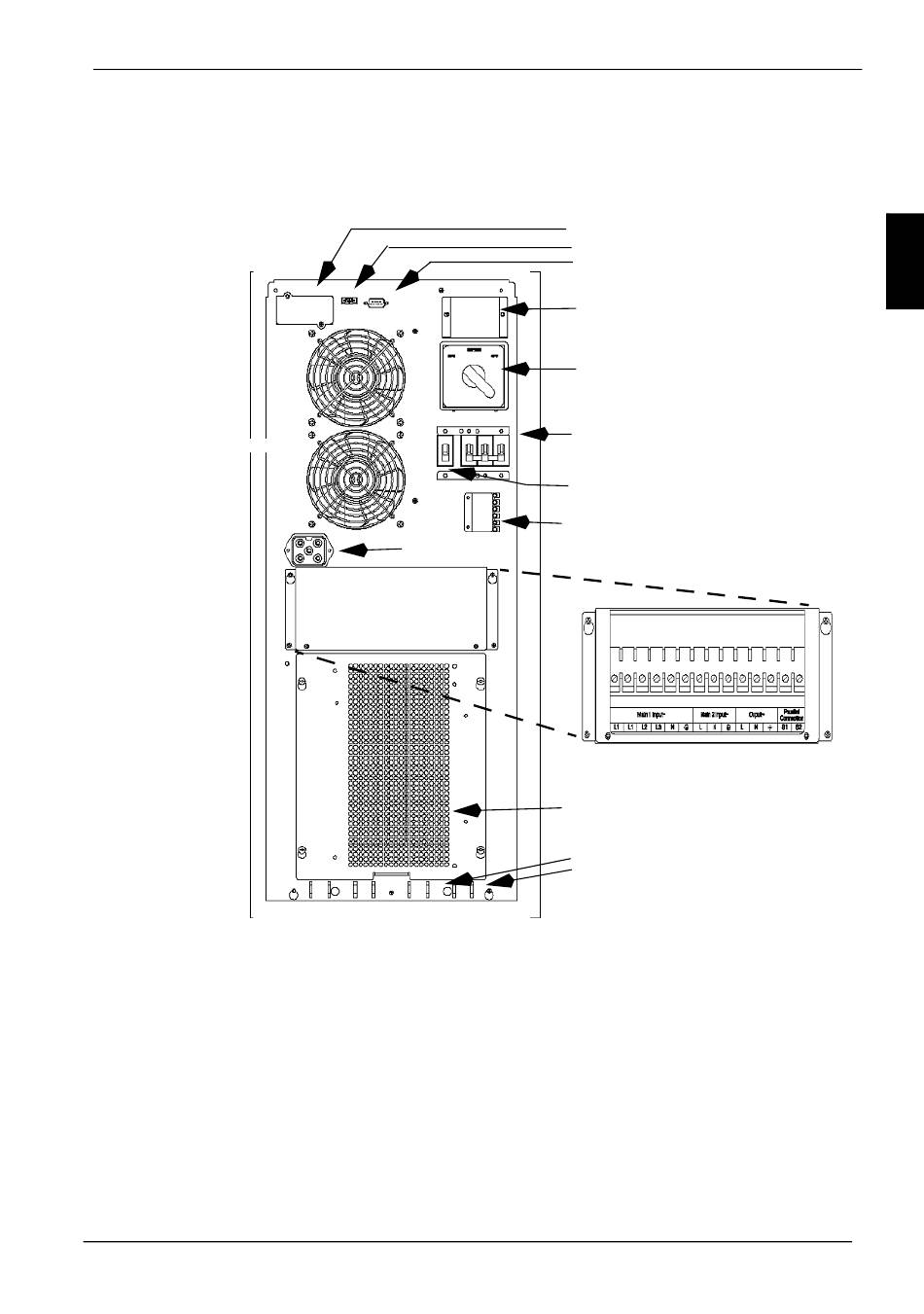

Fig. 11: Vue arrière du Linear Plus10 kVA
La figure suivante représent les systèmes Linear Plus RM 6 kVA et 10 kVA
avec l'extension de batterie Rackmount BP 10 kVA.
Pour brancher l'extension de batteries Rackmount BP 10 kVA au
Linear Plus RM 10 kVA, brancher le câble de batterie (16) dans la prise (9)
et dans une prise d'extension de batterie (13).
Manuel d'utilisation SU59802UM01, rév. 3/ Dernière modification : 08/2005
Connecteur de
batterie externe
Bornier (sous le capot de
sécurité)
Fente interface COM (carte en option)
Contacts ESD
Interface COM 3
Ports pour fonctionnement en
parallèle (sous le capot de sécurité)
Commutateur de maintenance à 3
positions (le capot de sécurité n'est
pas représenté) L'interrupteur de
sortie est intégré
Coupe-circuit d'entrée triphasée (réseau 1)
Coupe-circuit d'entrée (Voie secours/
réseau 2)
Bornes de protection antiretour
Emplacement du chargeur de batteries
supplémentaire derrière de panneau
Fixation des câbles
Installation
F
R
FR-25
