CHLORIDE LINEAR Plus/RM
Alimen-
tação de
rede 2:
L/N
F (2 A) de
sopro lento
Alimentação
de rede 1:
L1, L2, N (L2,
L3 não existem
no dispositivo
de 6 kVA )

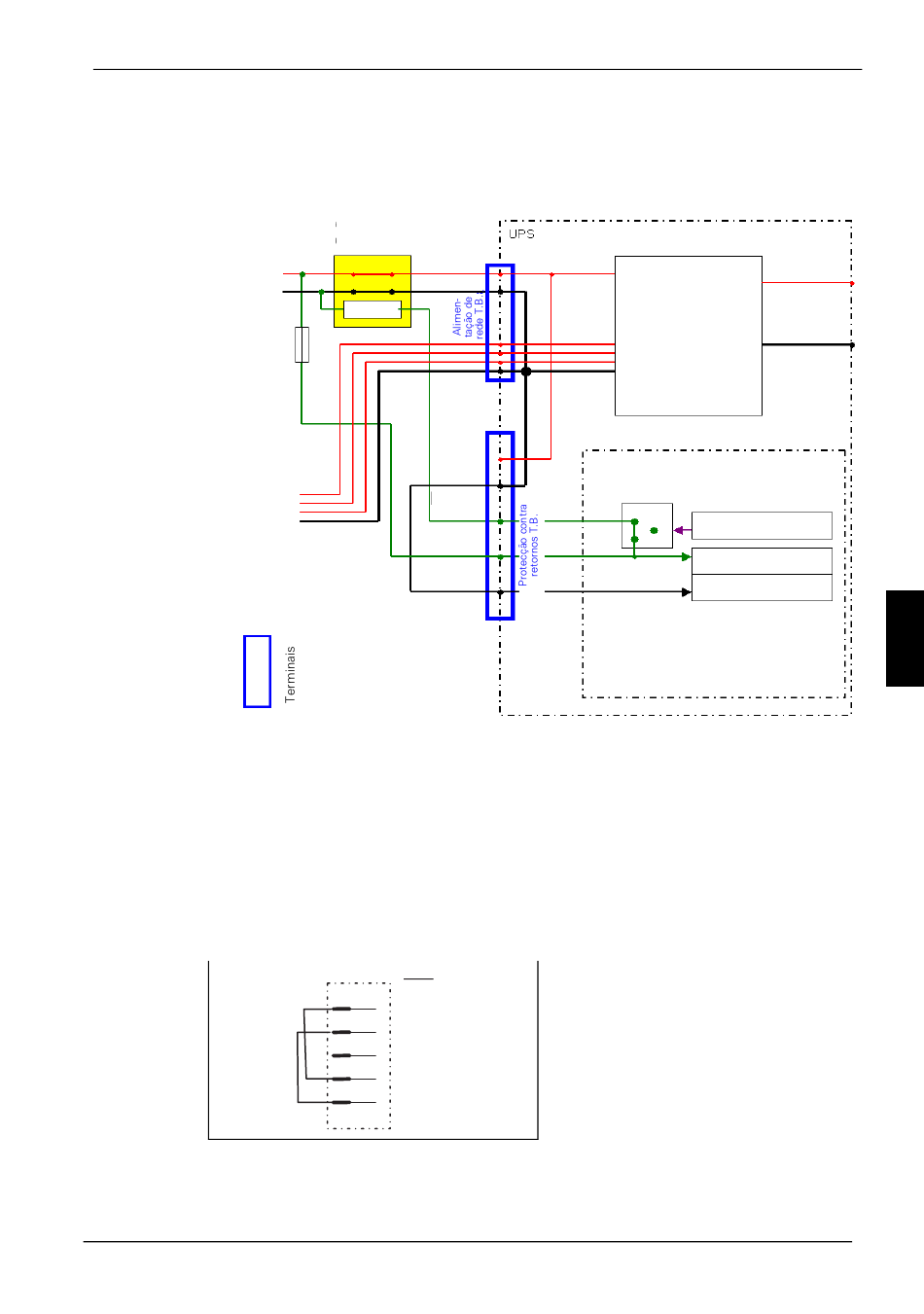

Fig. 14: UPS em torre de 6 e 10 kVA e dispositivo de isolamento externo,
nesse caso um contactor magnético (MC).
Não utilização da protecção contra retornos
Para a cablagem do "terminal de bornes da protecção contra retornos" ver
a seguinte Fig. 15.
A regulação de fábrica do terminal de bornes da protecção contra retornos,
situado na parte traseira do UPS, está mostrada abaixo.
Fig. 15: Terminal de bornes da protecção
contra retornos, regulação de fábrica
Manual do Utilizador SU59802UM01, rev. 3/ Última modificação: 08/2005
Contactor
Magnético opcional
(MC)
Bobina
Alimen-
tação de
rede 2/L
Alimen-
tação de
rede 2/N
MC/bobina,
saída
MC/bobina,
entrada
Alimentação de
rede 2/N, sensor
Estado mostrado: protecção contra retornos não activa
P i n s
M a i n s 2 / L
M a i n s 2 / N
M C / c o i l , o u t
M C / c o i l , i n
M a i n s 2 / N , s e n s o r
Placa
PSDR
Relé: normalmente fechado
Protecção contra retornos
não activa
Para Alimentação de rede
2/L sensor
Para Alimentação de rede
2/N sensor
Protecção contra
retornos PCB
Instalação
Saída/L
Saída/N
P
T
PT-31
