Instalação
Terminais de bornes para UPS
O interruptor de manutenção com 3 posições inclui o disjuntor de saída. Os
terminais de controlo da protecção contra retornos estão também situados
no painel traseiro.

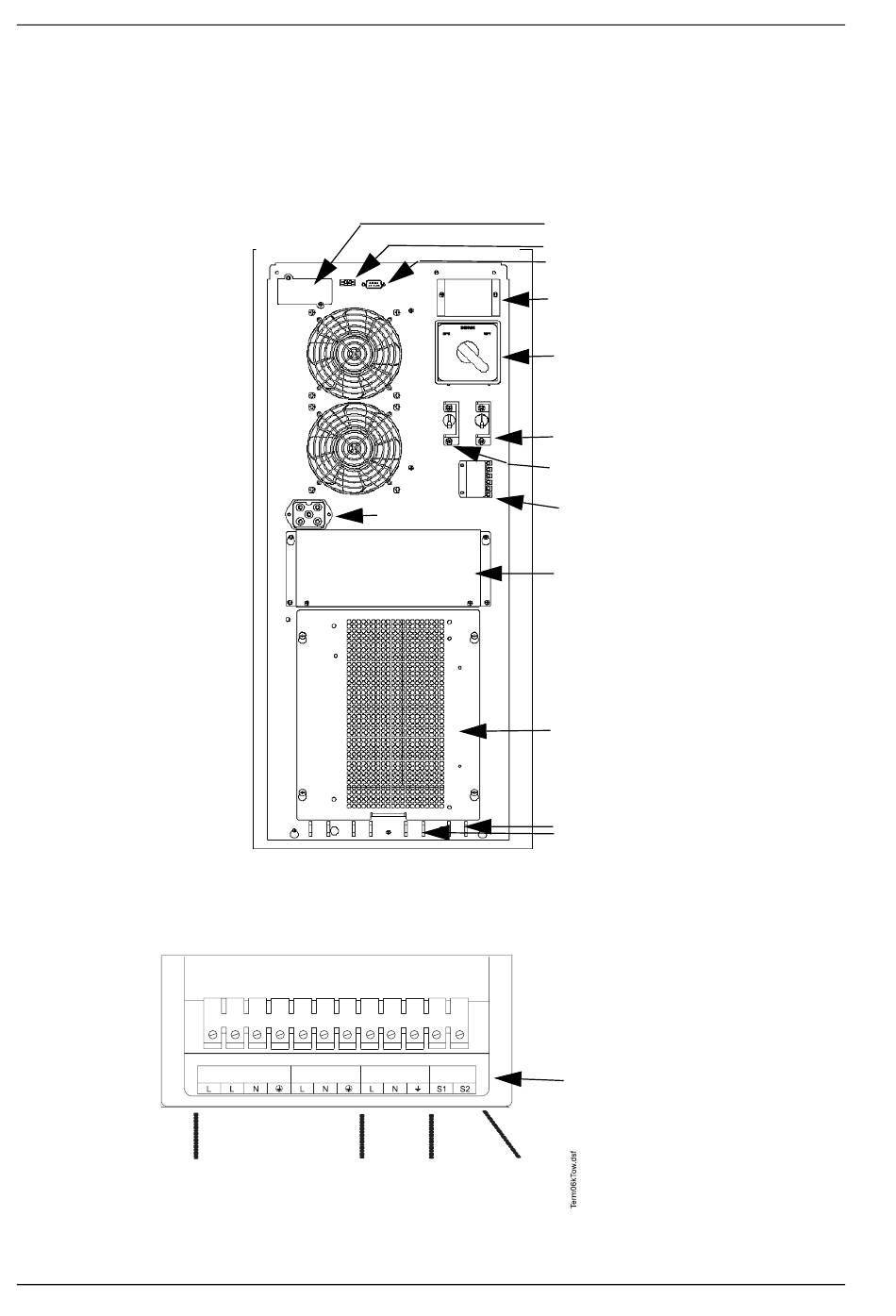

Fig. 9: Vista traseira do Linear Plus de 6 kVA
Fig. 10: Bornes do Linear Plus de 6 kVA
PT-24
Ventoinhas
Rede de
Rede principal 1
reserva 2
Entrada
Área de bornes
Bateria externa
Saída
Ligação em
paralelo
Saída
Ligação em
paralelo
Manual do Utilizador SU59802UM01, rev. 3/ Última modificação: 08/2005
CHLORIDE LINEAR Plus/RM
Interface slot COM (a placa é opcional)
Contactos ESD
Interface COM 3
Portas para o funcionamento em
paralelo (atrás da cobertura de
segurança)
Interruptor de manutenção com 3
posições que inclui o interruptor
de saída (a cobertura de
segurança não é mostrada)
Disjuntor de entrada (rede de alimentação 1)
Disjuntor de entrada (rede de reserva/de
alimentação 2)
Terminais da protecção contra retornos
Área de bornes (atrás da cobertura de
segurança)
Espaço para carregador adicional atrás
deste painel
Fixação dos cabos
Nota:
Bloco separado: ligue S1-S2
Funcionamento em paralelo: ponte aberta
S1-S2
