CHLORIDE LINEAR Plus/RM
Schéma fonctionnel Linear Plus RM (ASI RM)
Les systèmes Linear Plus RM 6 et 10 kVA comprennent les composants
principaux suivants :
• alimentation secteur
• redresseur/préamplificateur, onduleur et chargeur
• by-pass électronique
• commutateur d'entrée
• Contacteur de mise en parallèle
• ESD câblé
• logique de protection antiretour
Les racks de batteries sont externes.
L
N
Rack de batteries
Rack de batteries

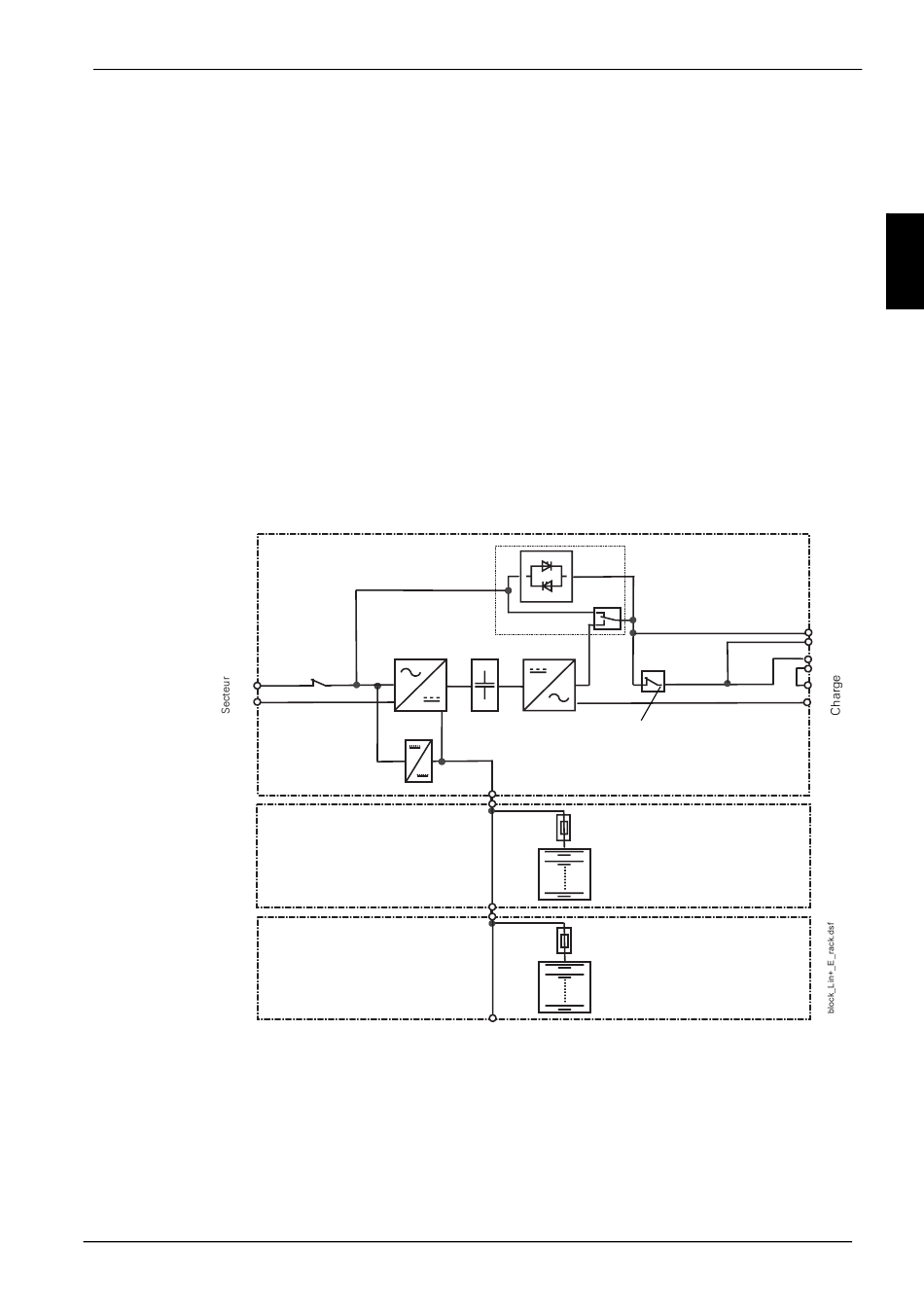

Fig. 18: Aperçu des composants Linear Plus RM 6 kVA / 10 kVA
Manuel d'utilisation SU59802UM01, rév. 3/ Dernière modification : 08/2005
Redresseur/
Préamplificateur
Chargeur
Rack ASI
UTILISATION DE L'APPAREIL
By-pass électronique
Onduleur
Commutateur de mise
Capacité
en parallèle
Pontage S1/S2 : ouvert en cas de
fonctionnement en parallèle
Fusible batterie
Batterie
Fusible batterie
Batterie
Batterie externe
F
R
S
2
ESD
S
1
L
N
6 k V A / 1 0 k V A R A C K
FR-35
