Installation
Blocs de bornes de l'ASI
L'interrupteur de maintenance à 3 positions comprend le disjoncteur de
sortie. Les bornes de la protection antiretour sont également placées sur la
face arrière.

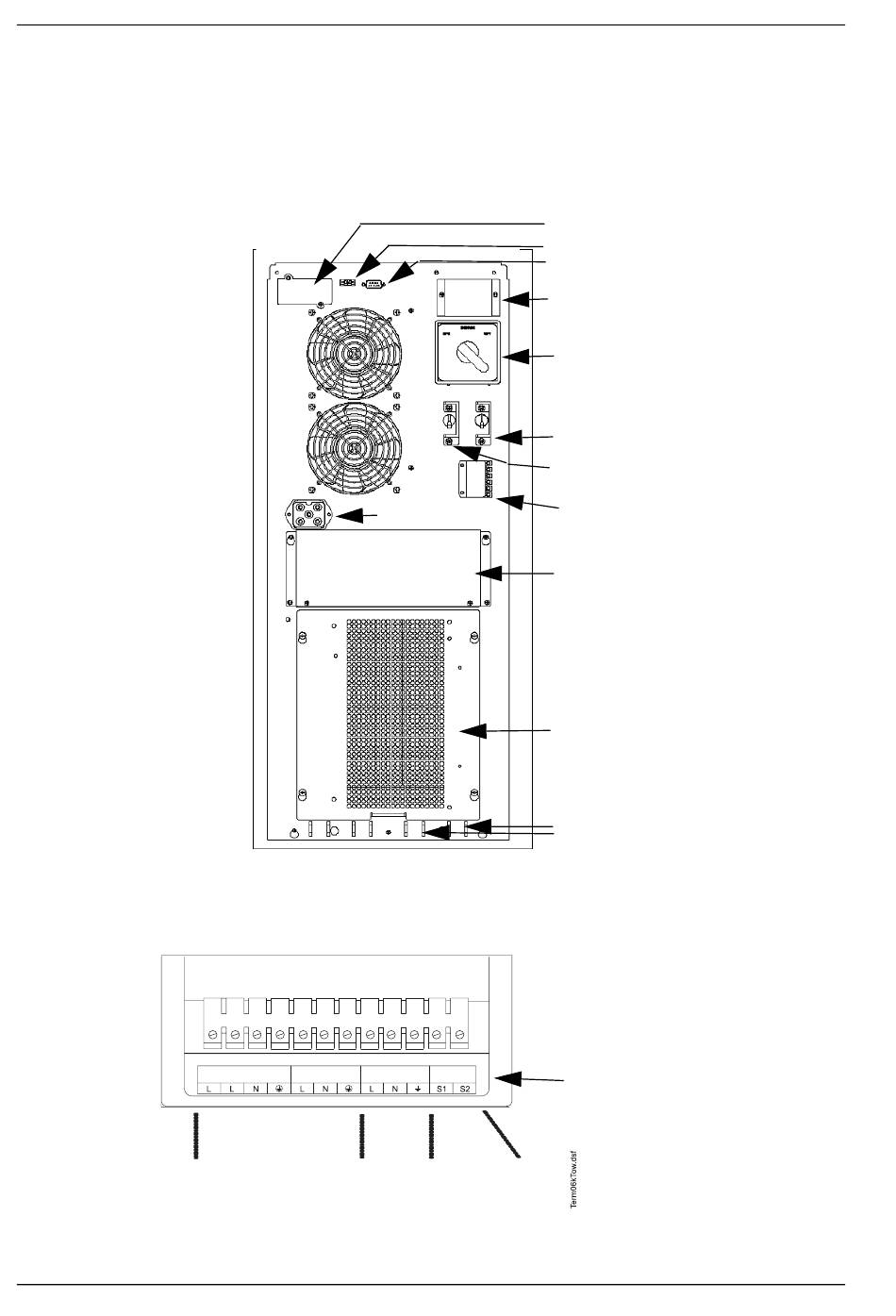

Fig. 9: Vue arrière du Linear Plus 6 kVA
Fig. 10: Bornes du Linear Plus 6 kVA
FR-24
Ventilateurs
Secteur 1 Secteur 2 Sortie
Entrée Sortie
Bornier
Manuel d'utilisation SU59802UM01, rév.3/ Dernière modification: 08/2005
Coupe-circuit d'entrée (réseau 1)
Coupe-circuit d'entrée (Voie secours/réseau 2)
Batterie externe
Mise en
parallèle
Mise en
parallèle
CHLORIDE LINEAR Plus/RM
Fente interface COM (carte en option)
Contacts ESD
Interface COM 3
Ports pour fonctionnement en
parallèle (sous le capot de sécurité)
L'interrupteur de maintenance à 3
positions comprend l'interrupteur
de sortie (capot de protection non
représenté)
Bornes de protection antiretour
Bornier (sous le capot de sécurité)
Emplacement du chargeur supplémentaire
derrière de panneau
Fixation des câbles
Remaeque :
Bloc autonome : relier S1-S2
Fonctionnement en parallèle : ouvrir le
pontage S1-S2
