Клеммники для ИБП
3-позиционный выключатель обслуживания включает выходной
автовыключатель. Клеммы управления защиты обратной связи
расположены также на задней панели.

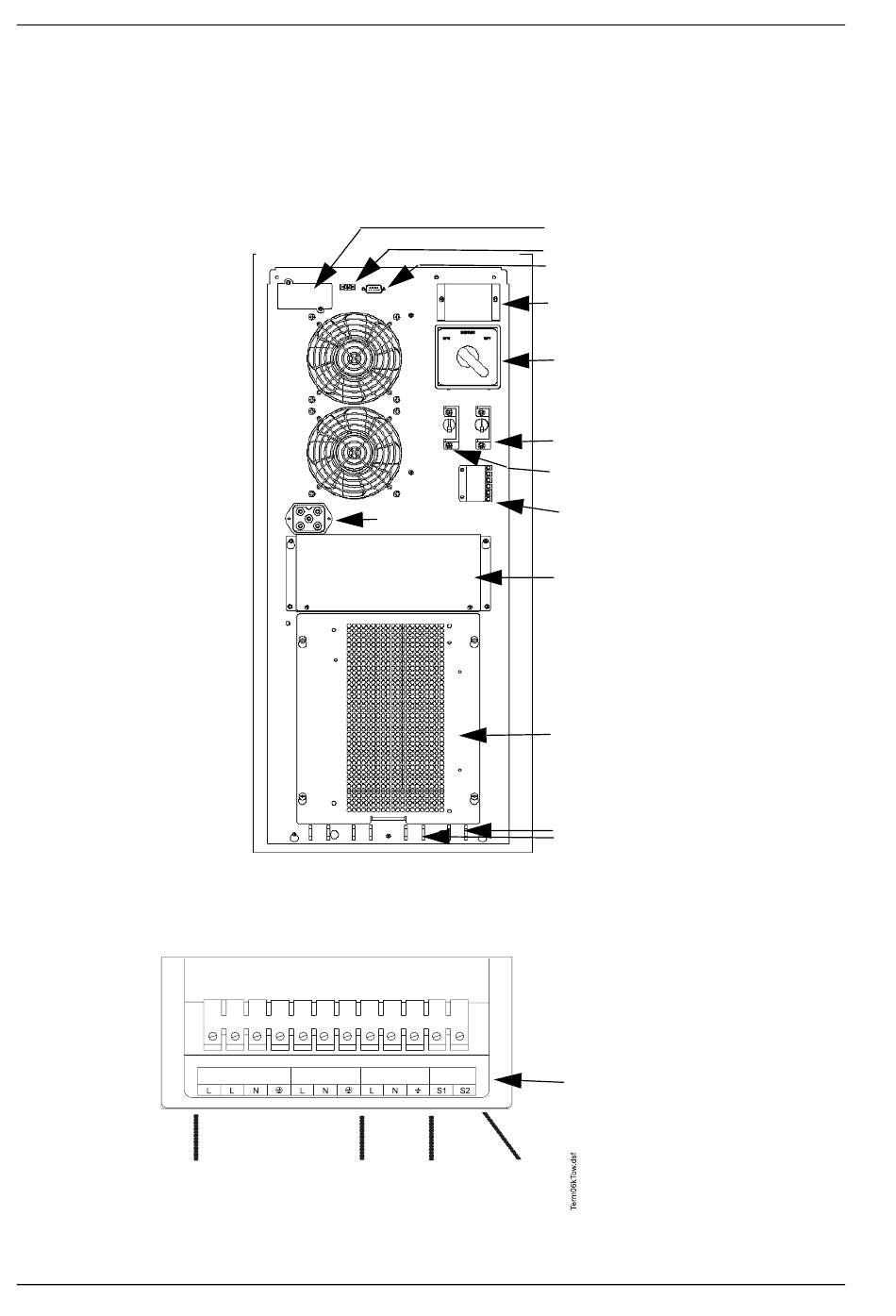

Рис. 9: Вид сзади Linear Plus 6 кВА
Рис. 10: Клеммы Linear Plus 6 кВА
RU-24
Вентиляторы
Сеть 1 Сеть 2 Выход
Вход Выход
Клеммник
Руководство пользователя SU59802UM01, rev. 3/ Последнее изменение: 08/2005
Входной автоматический выключатель
(сеть 1)
Входной автоматический выключатель
(резерв / сеть 2)
Внешн. аккумул.
Параллельное
соединение
Параллельное
соединение
CHLORIDE LINEAR Plus/RM
Щелевой интерфейс COM
(плата факультативная)
Kонтакты ESD
Интерфейс COM 3
Порты для
параллельной работы
(под защитной крышкой)
3-позиционный выключатель
обслуживания включает выходной
выключатель (защитная крышка не
показана на рисунке)
Клеммы защиты обратной связи
Клеммник (под защитной крышкой)
Пространство для дополнительного
зарядного устройства под этой панелью
Крепление кабелей
Прим:
Отдельный блок: соединить S1-S2
Работа в параллель: разомкнутый мост
S1-S2
