Bedienung des Geräts
Bedienfeld Linear Plus
Das unten dargestellten Display enthält den englischen Text einer 10 kVA
USV.
Taste „Menu
Down
Taste „Wähle
"
Esc
„BYPASS
LED (gelb)
"
„ON
(grün)

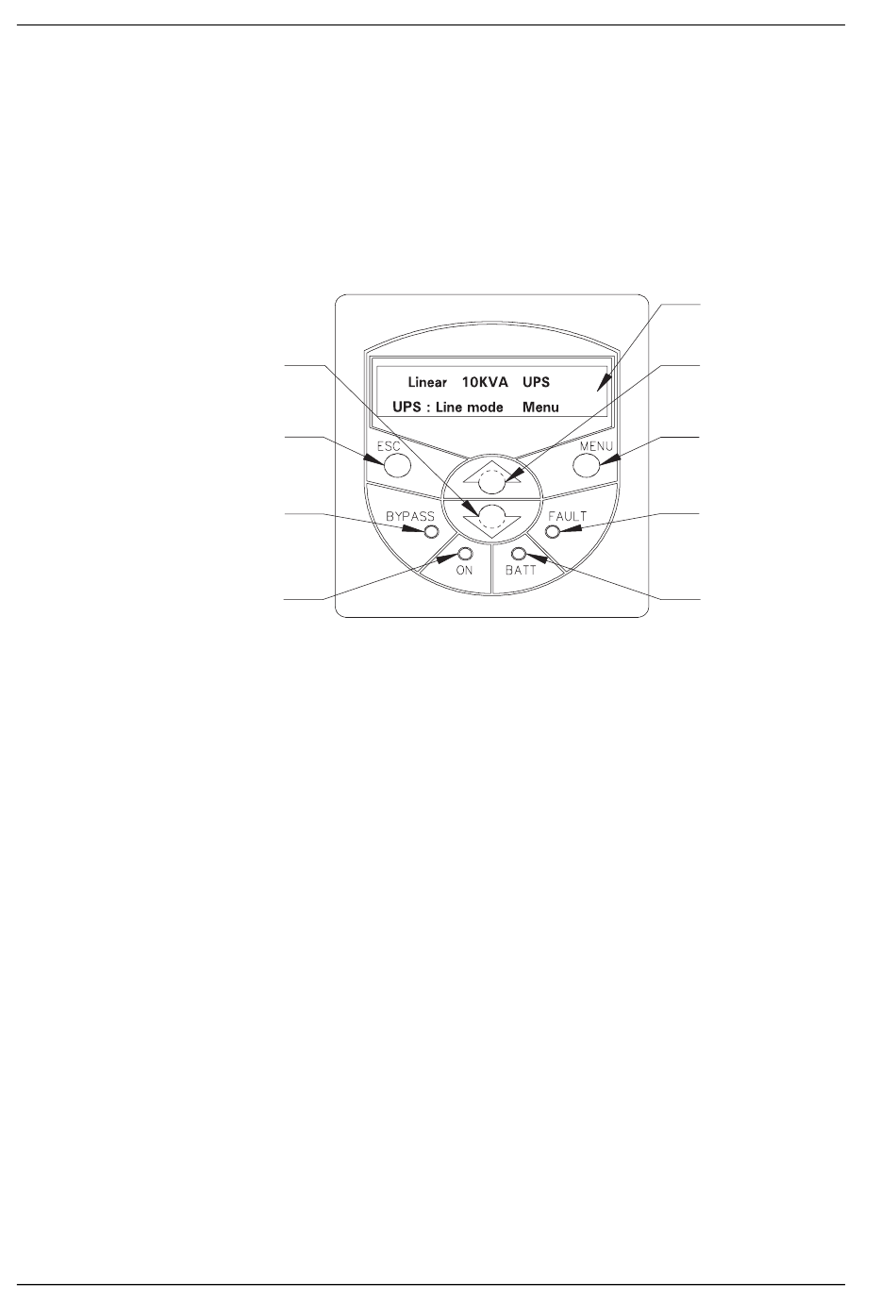

Abb. 19: Bedienfeld Linear Plus

Steuerung und Meldungen Linear Plus

LED Leucht-Anzeigen
LED „OK": Versorgung der Last über den On-line-Pfad der USV.
LED „BYPASS": Versorgung der Last über den automatischen Bypass.
LED „ BATTERY": Versorgung der Last aus der Batterie.
LED Blinkanzeigen
Ein Blinken der Anzeige „BYPASS" bedeutet, dass das Bypass-Netz außer
Toleranz ist. In diesem Gerätezustand die USV bitte nicht mit menügeführ-
tem Befehl von „Online auf Bypass"schalten, weil dann die Versorgung der
Last abgeschnitten wird.
Das Display umfasst die nachstehend aufgeführten Fenster. Jedes Fenster
besitzt eine eigene Nummer (siehe Abb. 20). Durch Drücken der Tasten
„Menu up" (aufwärts) oder „Menu down" (abwärts) und „Wählen" (Select)
können die verschiedenen Menüs ausgewählt und durchlaufen werden.
DE-40
"
"
-
-LED
CHLORIDE LINEAR Plus/RM
Bedienungsanleitung SU59802UM01/ Letzte Änderung: 08/2005
Display
Taste „Menu
"
Up
Taste „Wähle
"
Menu
"
„Fault -LED
(rot)
"
„BATT -LED
(rot)
