Instalação
Alimentação principal comum
Se o UPS equipado com a protecção contra retornos for alimentado pela
rede principal 1, ligue apenas L (alimentação principal 2) com L1
(alimentação principal 1) e N (alimentação principal 2) com N (alimentação
principal 1) no interior da distribuição de rede para o utilizador. A ponte de
cabos entre os terminais de entrada do UPS não deve ser ligada.
Alimen-
tação de
rede:
L/N
F (2 A) de
sopro lento
Funcionamento
Se o tiristor de by-pass estiver em curto-circuito e o UPS funcionar no modo
de conversão dupla (on-line), siga os passos seguintes:
• os relés da protecção contra retornos abrem-se e
• aparece a mensagem "protecção contra retornos activa" no painel
LCD.
PT-32
Contactor
Magnético opcional
(MC)
Bobina
Alimen-
tação de
rede 2/L
Alimen-
tação de
rede 2/N
MC/bobina,
saída
MC/bobina,
entrada
Alimentação de
rede 2/N, sensor

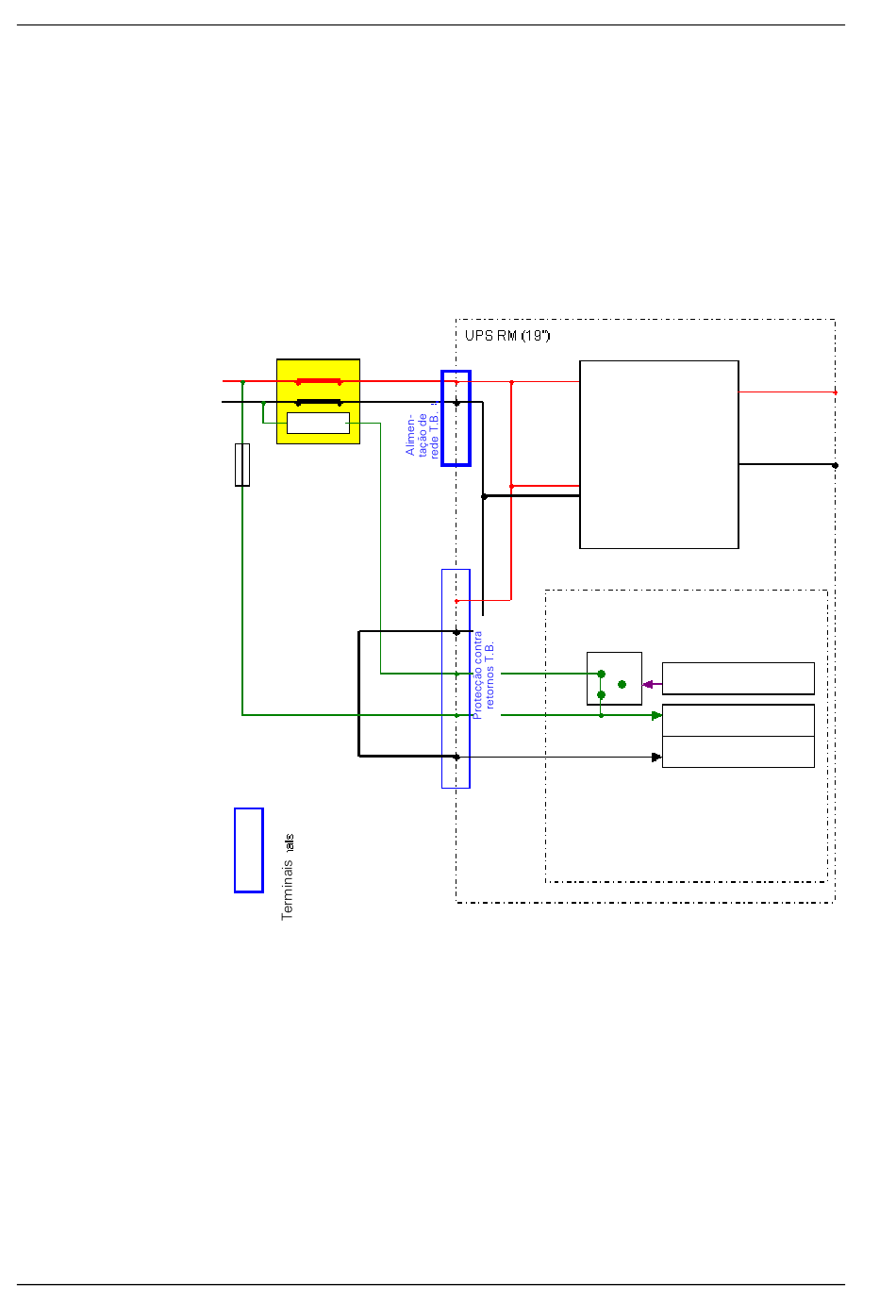

Fig. 16: UPS RM de 6 e 10 kVA e dispositivo de isolamento
externo, nesse caso um contactor magnético (MC).
Manual do Utilizador SU59802UM01, rev. 3/ Última modificação: 08/2005
CHLORIDE LINEAR Plus/RM
Placa
PSDR
Relé: normalmente fechado
Protecção contra retornos
não activa
Para Alimentação de rede
2/L sensor
Para Alimentação de rede
2/N sensor
Protecção contra
retornos PCB
Saída/L
Saída/N
