Dispositivos UPS em paralelo

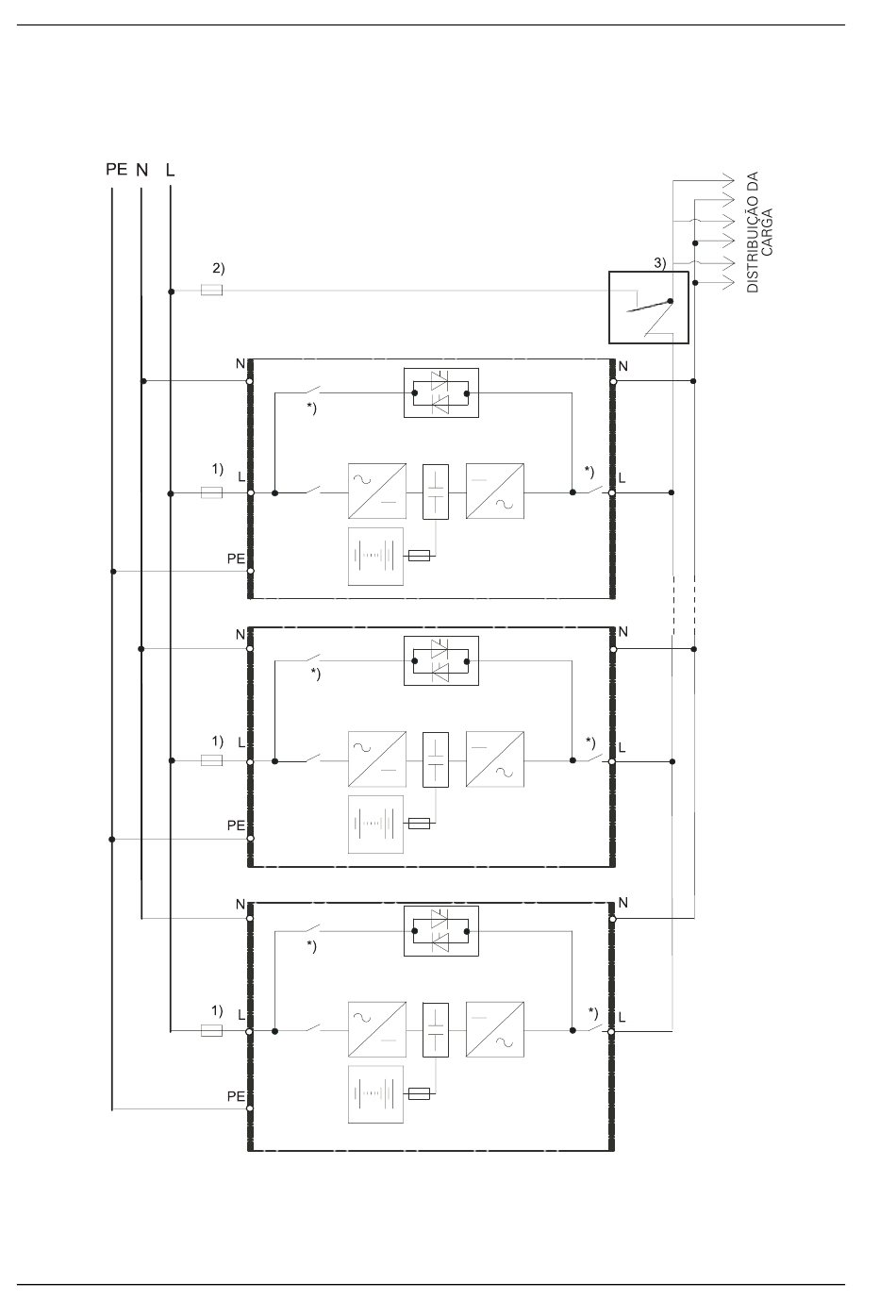

Fig. 25: Diagrama de 3 blocos de sistema, monofásico na entrada e na saída, com uma rede de
alimentação
PT-56
1) Tamanho do fusível: ver "External protection
devices" (Dispositivos de protecção externa)
2) Valores determinados pelo tamanho do by-
pass de manutenção externo
3) Interruptor, interruptor com fusível ou
disjuntor de circuito
BY-PASS
BLOCO 3
BY-PASS
BLOCO 2
BY-PASS
BLOCO 1
Manual do Utilizador SU59802UM01, rev. 3/ Última modificação: 08/2005
CHLORIDE LINEAR Plus/RM
BY-PASS DE
MANUTENÇÃO
EXTERNO
*) Este disjuntor não está
disponível para o UPS Linear
Plus RM. No lugar dele há um
alimentador de entrada
comum perto do borne L de
entrada.
