CHLORIDE LINEAR Plus/RM
Rete 2:
L/N
F (2 A) azio-
namento ri-
tardato
Rete 1:
L1, L2, N
(L2, L3 non
presente nel
modello 6KVA)

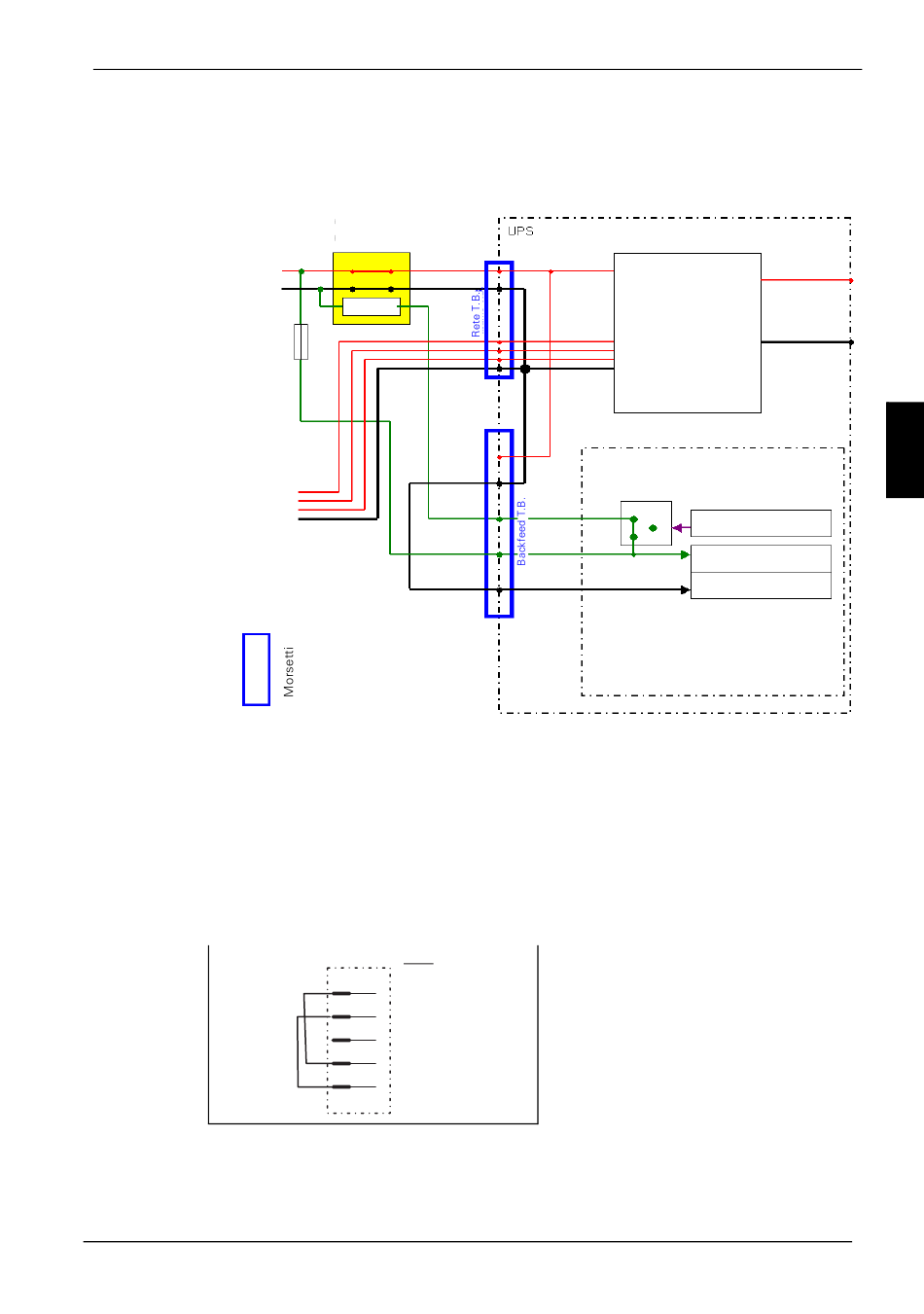

Fig. 14: UPS a torre da 6 e 10 kVA e dispositivo di isolamento esterno (nell'esempio
illustrato, contattore magnetico (MC).
Mancato utilizzo della protezione backfeed
Per il cablaggio della "morsettiera backfeed", fare riferimento alla Fig. 15.
Qui sono indicate le impostazioni di fabbrica per la morsettiera backfeed,
posta sul lato posteriore dell'UPS.
Fig. 15: Morsettiera backfeed,
impostazioni di fabbrica
Manuale d'uso SU59802UM01, rev. 3/ Ultima modifica: 08/2005
Contattore
magnetico (MC)
opzionale
Bobina
Rete 2/L
Rete 2/N
MC/bobina,
out
MC/bobina, in
Rete 2/N, sensore
Stato visualizzato:protezione backfeed non attiva
P i n s
M a i n s 2 / L
M a i n s 2 / N
M C / c o i l , o u t
M C / c o i l , i n
M a i n s 2 / N , s e n s o r
Scheda
PSDR
Relé: normalmente chiuso
Backfeed non attivo
sensore alla rete 2/L
sensore alla rete 2/N
Backfeed PCB
Installazione
Uscita/L
Uscita/N
I
T
