CHLORIDE LINEAR Plus/RM

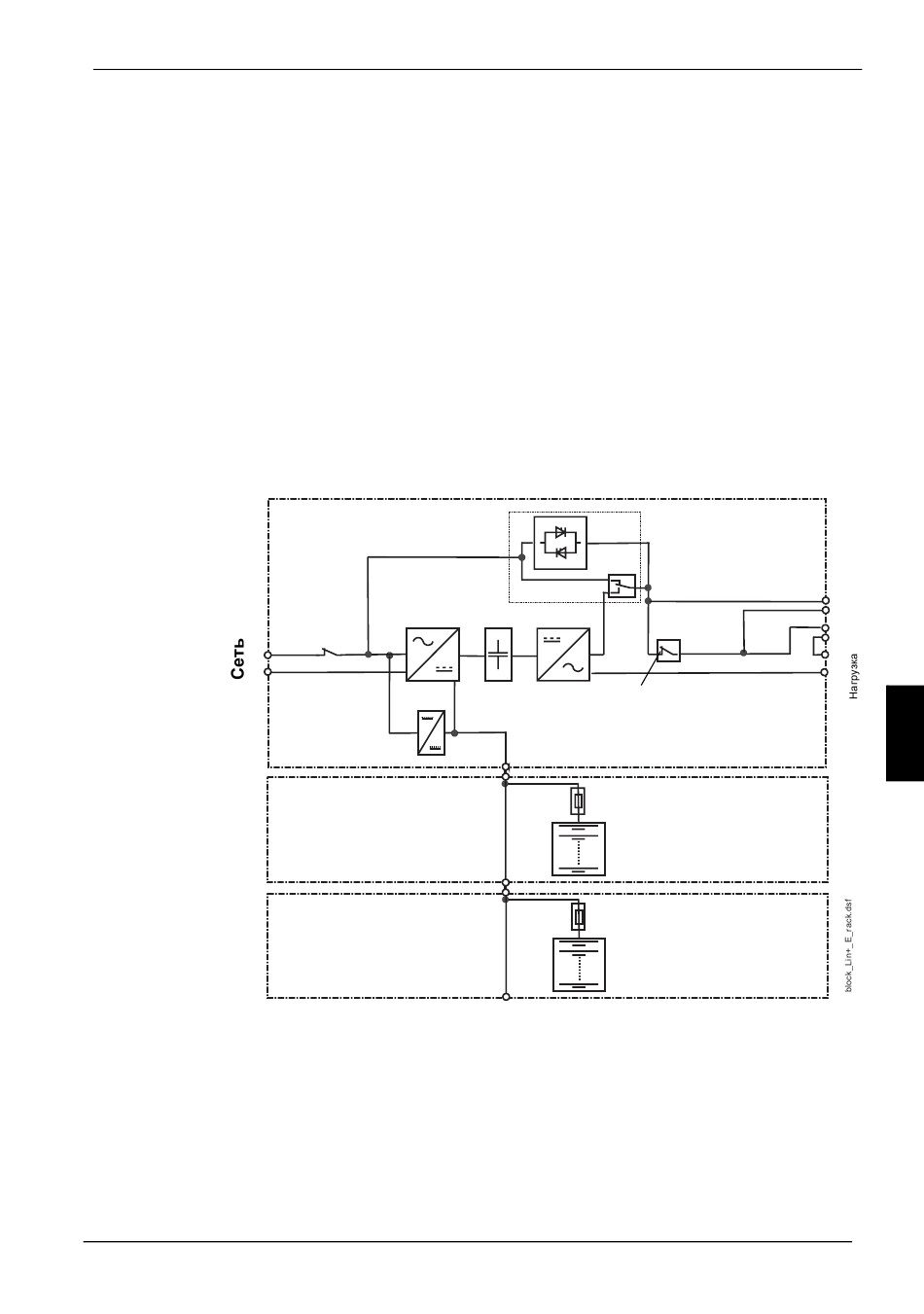

Блок-схема Linear Plus RM (RM ИБП)
Linear Plus RM 6 кВА и 10 кВА имеет следующий состав:
• сетевое питание
• выпрямитель/усилитель, инвертор и зарядное устройство
• электронный байпас
• входной выключатель
• Контактор для работы в параллель
• Жестко смонтированные схемы ESD
• логика защиты обратной связи
Аккумуляторные стойки являются внешними.
L
N
Рис. 18: Общий вид компонентов Linear Plus RM 6 кВА / 10 кВА.
Руководство пользователя SU59802UM01, rev. 3/ Последнее изменение: 08/2005
Выпрямитель/
Усилитель
Стойка ИБП
Зарядное устройство
Аккумуляторная стойка
Аккумуляторная стойка
Внешний аккумулятор
Электронный байпас
Инвертор
Емкость
Выключатель для
параллельной работы
Шунт S1/S2: разомкнут при работе в параллель
Предохранитель
аккумулятора
Аккумулятор
Предохранитель
аккумулятора
Аккумулятор
S
2
S
1
ESD
L
N
R
U
6 k V A / 1 0 k V A R A C K
