Dispositivos para disposición en paralelo del SAI

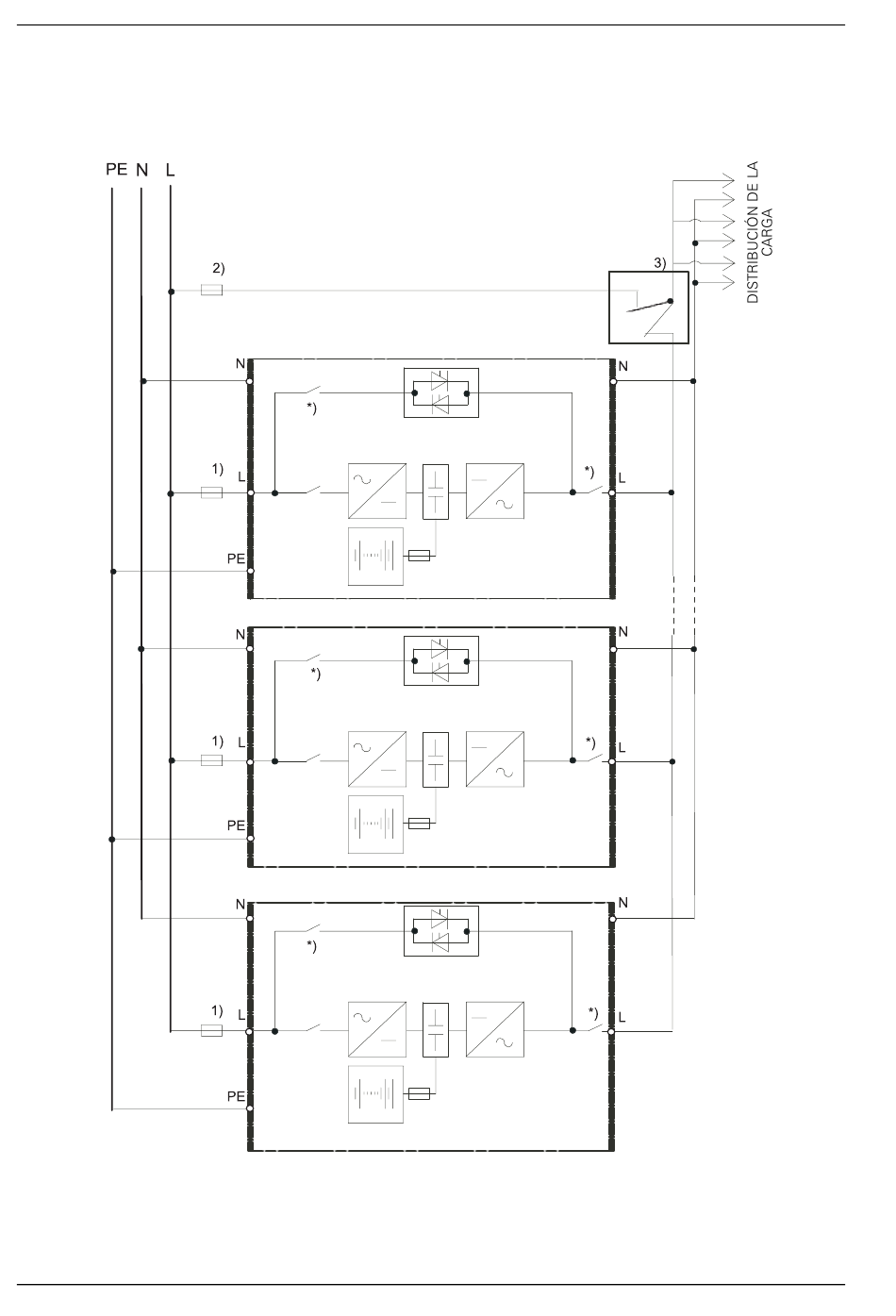

Fig. 25: Diagrama de 3 sistemas de bloques, monofásico entrada - monofásico salida, 1 red de
alimentación
ES-56
1) Tamaño de uso: ver "Dispositivos de
protección externos"
2) Valores determinados por el tamaño del
bypass de servicio externo
3) Interruptor, interruptor con fusibles o
interruptor de circuito
BYPASS
BLOQUE 3
BYPASS
BLOQUE 2
BYPASS
BLOQUE 1
Manual del usuario SU59802UM01, rev. 3/ Última actualización: 08/2005
CHLORIDE LINEAR Plus/RM
BYPASS DE
SERVICIO
EXTERNO
*) Este interruptor no está
disponible en la versión Linear
Plus RM. En vez del
interruptor, dispone de un
alimentador de entrada
común cerca del terminal de
entrada L.
