Chloride Linear Plus RM Benutzerhandbuch Seite 181

CHLORIDE LINEAR Plus/RM
L
N
USV-Rack
Batterie-Rack
Batterie-Rack

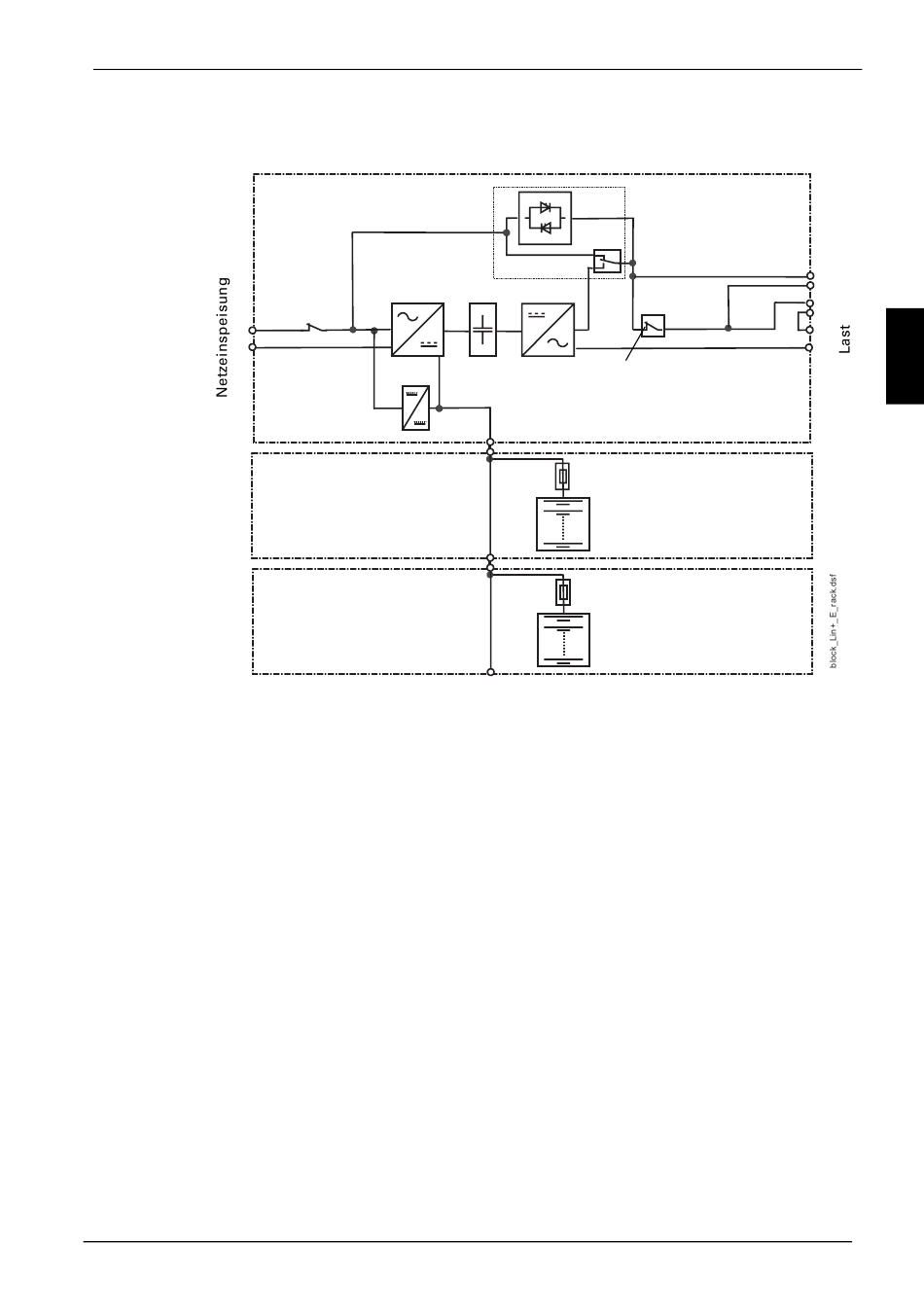

Abb. 18: Komponentenübersicht Linear Plus RM 6 kVA / 10 kVA
Bedienungsanleitung SU59802UM01/
Gleichrichter/
Booster
E i n g a n g s -
schalter
Lade-
gerät
Externe Batterie
Letzte Änderung: 08/2005
Elektronischer Bypass
Wechselrichter
Kapazität
Schalter für Parallelschaltung
Brücke S1/S2: offen, wenn
Parallelbetrieb
Batteriesicherung
Batterie
Batteriesicherung
Batterie
