CHLORIDE LINEAR Plus/RM
Fixação mecânica das unidades de 19 polegadas
Selecção do local de montagem
As unidades do Linear Plus RM são desenhadas para ser montadas
na horizontal em armários de 19 polegadas. Durante a instalação
considere o peso, especificamente da extensão da bateria.
Preferivelmente, as unidades devem ser instaladas na secção
inferior do armário. Os sistemas UPS, por serem compostos de
vários componentes, devem ser instalados de modo que as
extensões para baterias fiquem alojadas na secção inferior com a
caixa do UPS situada directamente acima delas.
As unidades devem ser seguradas no armário em ambos os lados. Se foram
utilizados os trilhos de montagem em anexo, a simples unidade pode ser
facilmente inserida ou removida dum espaço de instalação de 3 HU
(unidade de altura). Para segurar a unidade na posição horizontal, a placa
frontal deve ser segurada ao armário de 19 polegadas nos pontos indicados
em ambos os lados da unidade. Não é permitido segurar a unidade somente
por intermédio da placa frontal. Isto pode danificar a unidade e/ou outras
unidades instaladas.
Placa frontal

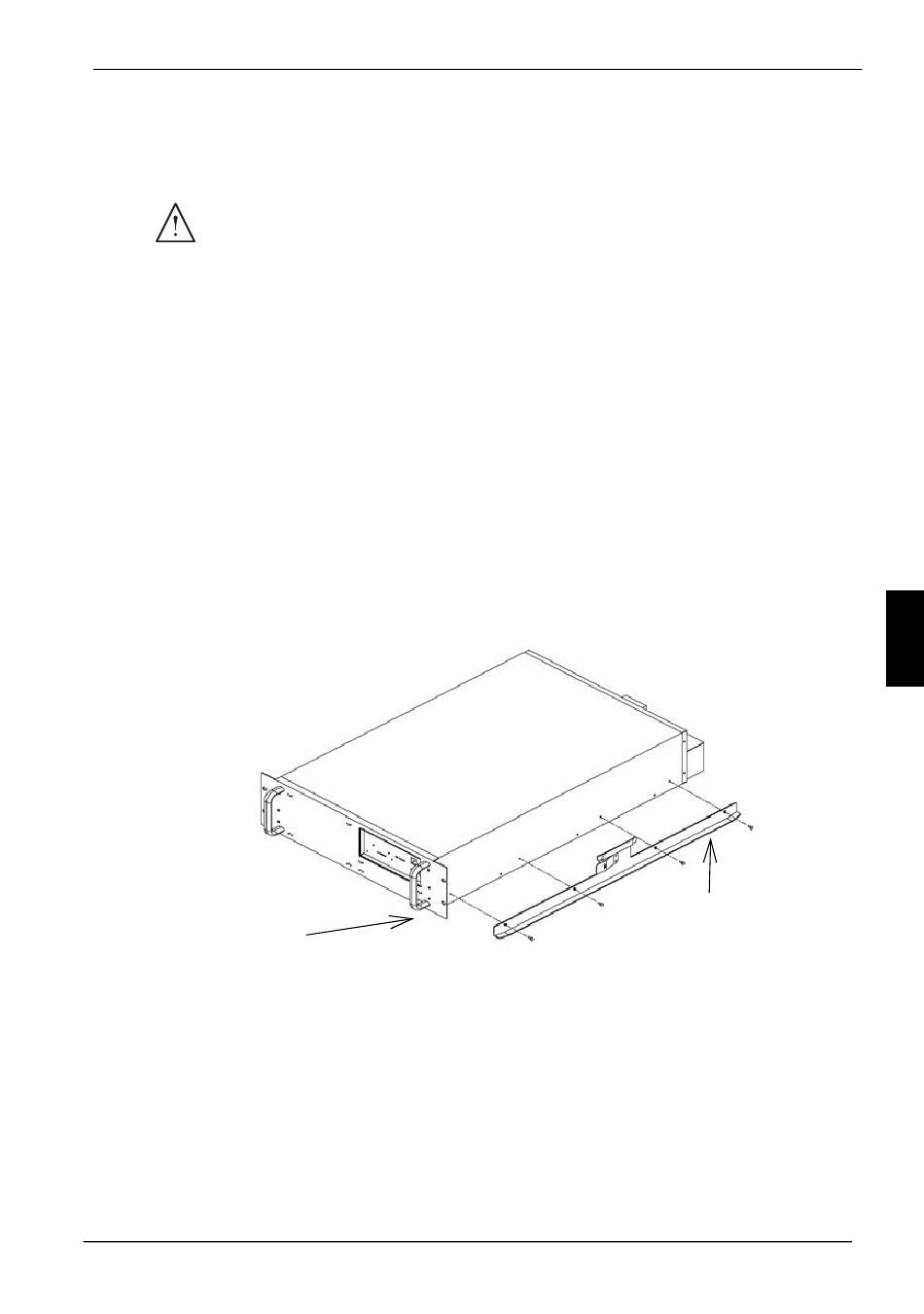

Fig. 6: Montagem dos trilhos ao corpo do UPS em relação à extensão para baterias para Linear
Plus RM
Manual do Utilizador SU59802UM01, rev. 3/ Última modificação: 08/2005
Preparação para a utilização
Trilho de montagem
do UPS no lado direito.
Um segundo trilho
separado está situado
no lado esquerdo.
P
T
PT-15
