Тип ИБП
Вход
Таблица 9: Предохранители или автоматические выключатели
Прим.:
Если имеется внешняя ячейка аккумулятора, ее размещают
возле ячейки ИБП. Когда такой вариант поставляется фирмой
Chloride он укомплектовывается защитными устройствами и
правильно подобранными по размеру кабелями. Когда
аккумуляторы запитываются от других источников,
рекомендуется обратиться в техслужбу клиентов по вопросу
правильного подбора защитных устройств и соединительных
кабелей.
Монтаж дифференциальных защитных
устройств

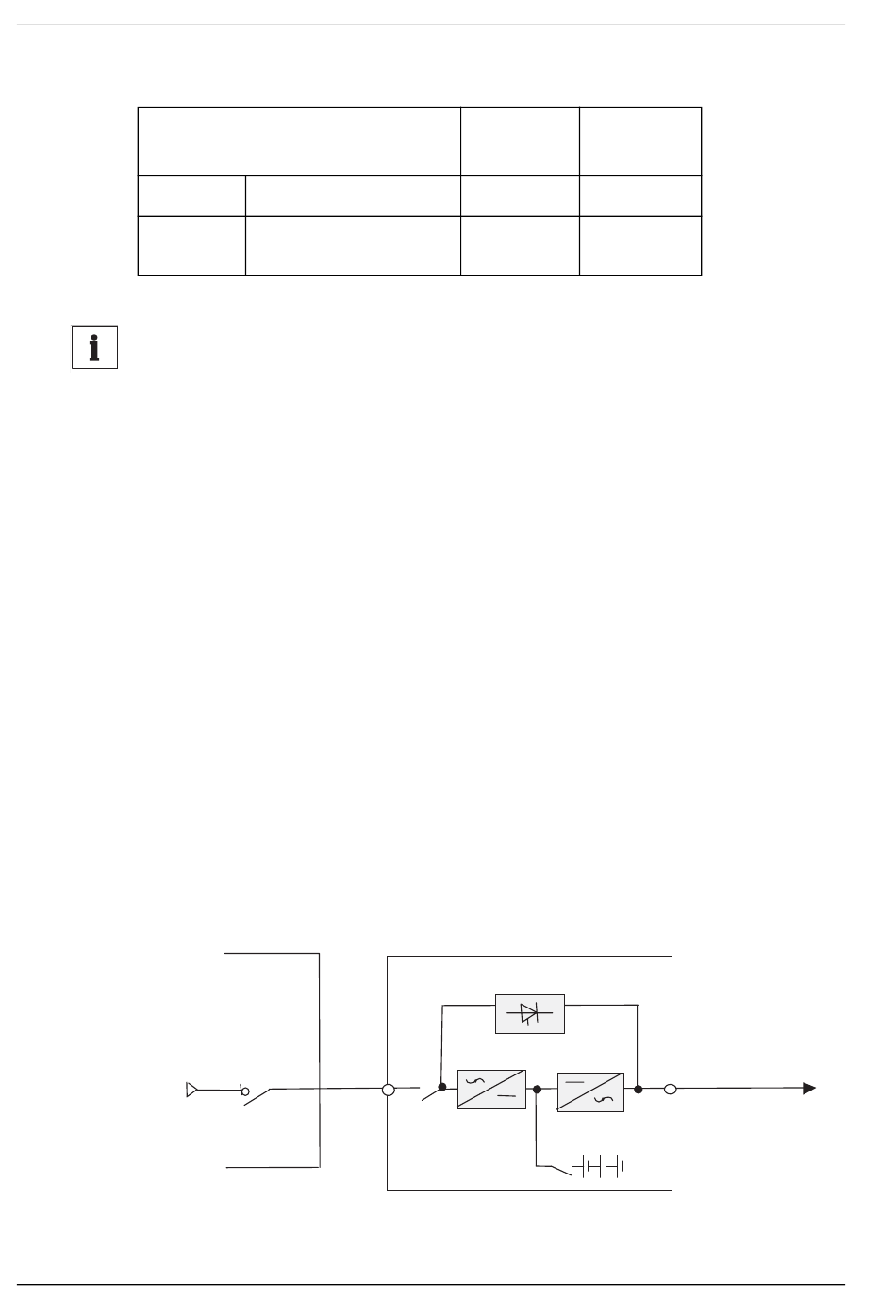

Рис . 7 иллюстрирует метод ус тановки дифференциальных
выключателей.
Во избежании ложных срабатываний дифференциальные защитные
устройства должны
• быть рассчитаны на дифференциальный ток НЕ НИЖЕ 100 мА
• быть СЕЛЕКТИВНОГО типа (срабатывание с задержкой)
• относиться к типу A
D1 =
Дифференциальный
выключатель
Рис. 7: Стандартная конфигурация
RU-22
Предохр / A
Автоматический
выключатель/ A
D1



Руководство пользователя SU59802UM01, rev. 3/ Последнее изменение: 08/2005
Linear Plus
RM 6 кВА
25
32
Linear Plus

CHLORIDE LINEAR Plus/RM
Linear Plus
RM 10 кВА
50
50
НАГРУЗКА
