UPS ünitelerini paralel bağlama

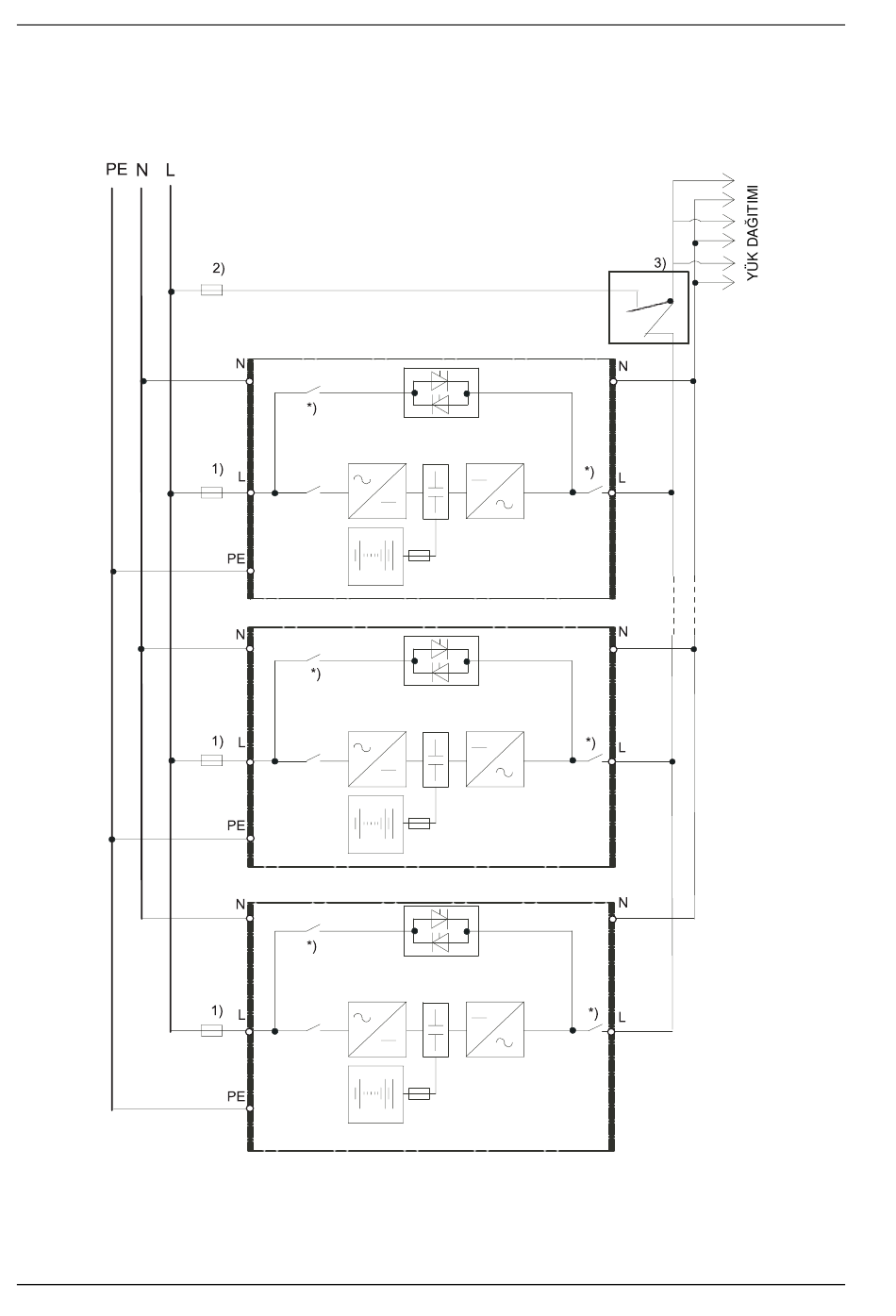

Res. 25: 3 bloklu, 1faz girdi -1faz çıktı, 1 besleme şebekesi şeması
TR-56
1) Kullanım boyutu: bak "Dış koruma cihazları"
2) Dış Servis Bypass'ı boyutlarınca belirlenen
değerler
3) Anahtar, sigortalı anahtar veya devre kesici
BY-PASS
BLOK 3
BY-PASS
BLOK 2
BY-PASS
BLOK 1
Kullanıcı El Kitabı SU59802UM01, rev. 3/ Son değişiklik: 08/2005
CHLORIDE LINEAR Plus/RM
DIŞ
SERVIS
BYPASS
*) Bu kesici UPS Linear Plus
RMüzerinde mevcut değildir.
Bunun yerine, L terminaline
yakın ortak girdi besleyicisi
mevcuttur.
