CHLORIDE LINEAR Plus/RM
Schema a blocchi Linear Plus RM (RM UPS)
Linear Plus RM 6 kVA e 10 kVA è composto dagli elementi principali
seguenti:
• alimentazione di rete
• raddrizzatore/booster, inverter e carica batteria
• by-pass elettronico
• interruttore d'ingresso
• contattore in parallelo
• ESD cablato
• logica protezione backfeed
Gli armadi batteria sono esterni.
L
N

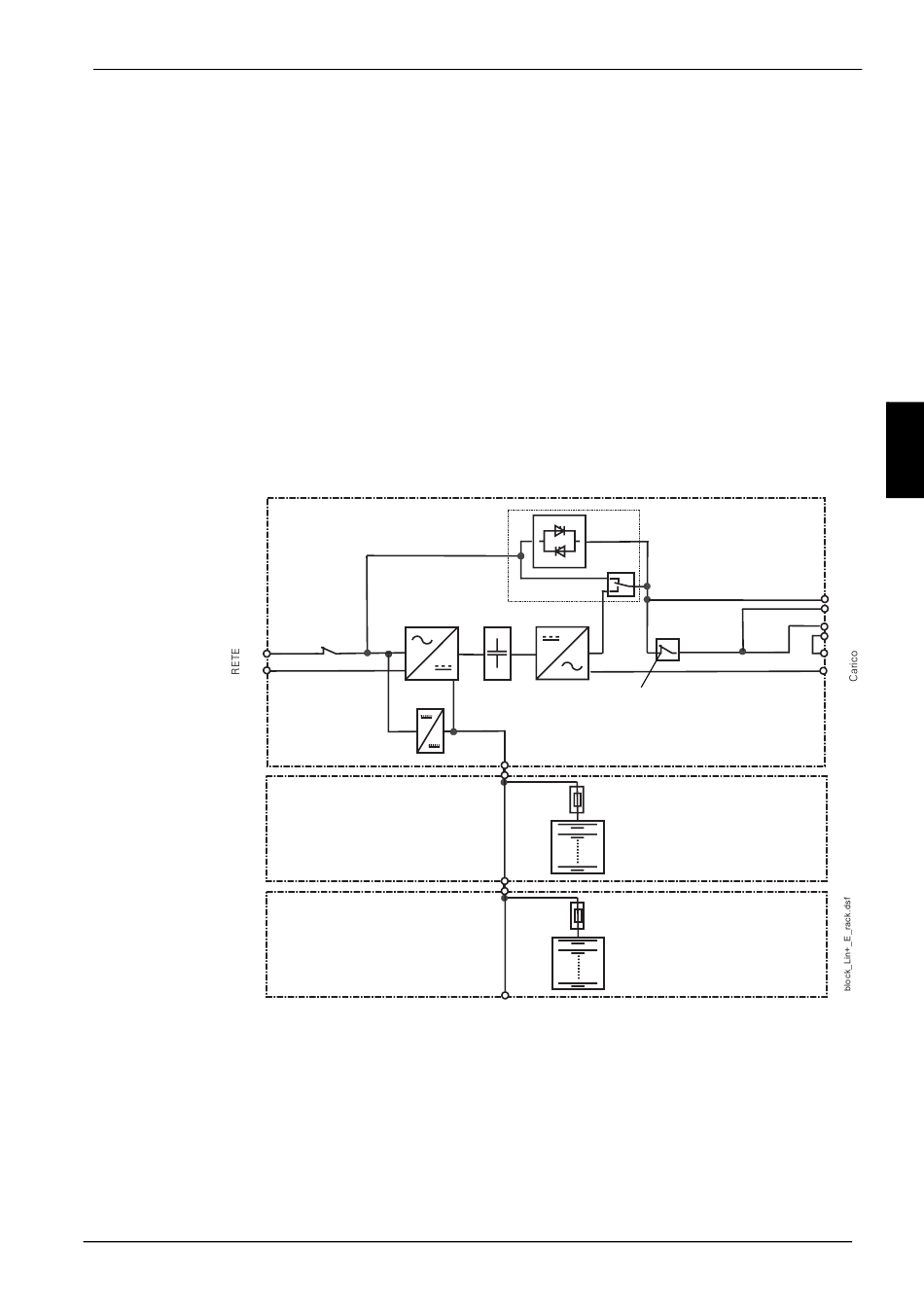

Fig. 18: Panoramica dei componenti di Linear Plus RM 6 kVA/10 kVA
Manuale d'uso SU59802UM01, rev. 3/ Ultima modifica: 08/2005
Raddrizzator
Interruttore
e/Booster
d'ingresso
Carica
UPS rack
batteria
Rack batteria
Rack batteria
By-pass elettronico
Inverter
Capacità
Interruttore di parallelo
Ponte S1/S2: aperto per funzionamento in
parallelo
Fusibile batteria
Batteria
Fusibile batteria
Batteria
Batteria esterna
OPERATIVITÀ UTENTE
S
2
S
1
ESD
L
N
6 k V A / 1 0 k V A R A C K
