Tablo 9: Sigortalar veya devre kesiciler
Not
Dış akü kasasının olması halinde, bunun UPS kasası yakınına
yerleştirilmiş olması gerekir. Bu tür bir opsiyonun Chloride tarafından
tedarik edilmiş olması halinde, bu, koruma aygıtları ve düzgün şekilde
boyutlandırılmış kablolar ile birlikte teslime edilir. Aküler diğer
tedarikçilerden temin edilmiş ise, koruma cihazlarının doğru
boyutlandırılmaları ve ara bağlantı kabloları için Müşteri Teknik Destek
Servisi ile temasa geçilmesi tavsiye edilmektedir.
Diferansiyel koruma aygıtlarının kurulması
Res. 7diferansiyel devre kesicilerin kurulma yöntemini gösterir.
Arzu edilmeyen müdahaleleri önlemek üzere, diferansiyel koruma
cihazlarının
• 100mA'dan DAHA ALÇAK OLMAYAN diferansiyel akıma
boyutlandırılmış olmaları gerekir.
• SELEKTİF tip olmalıdır (gecikmeli müdahale)
• A Tipi olmalıdır

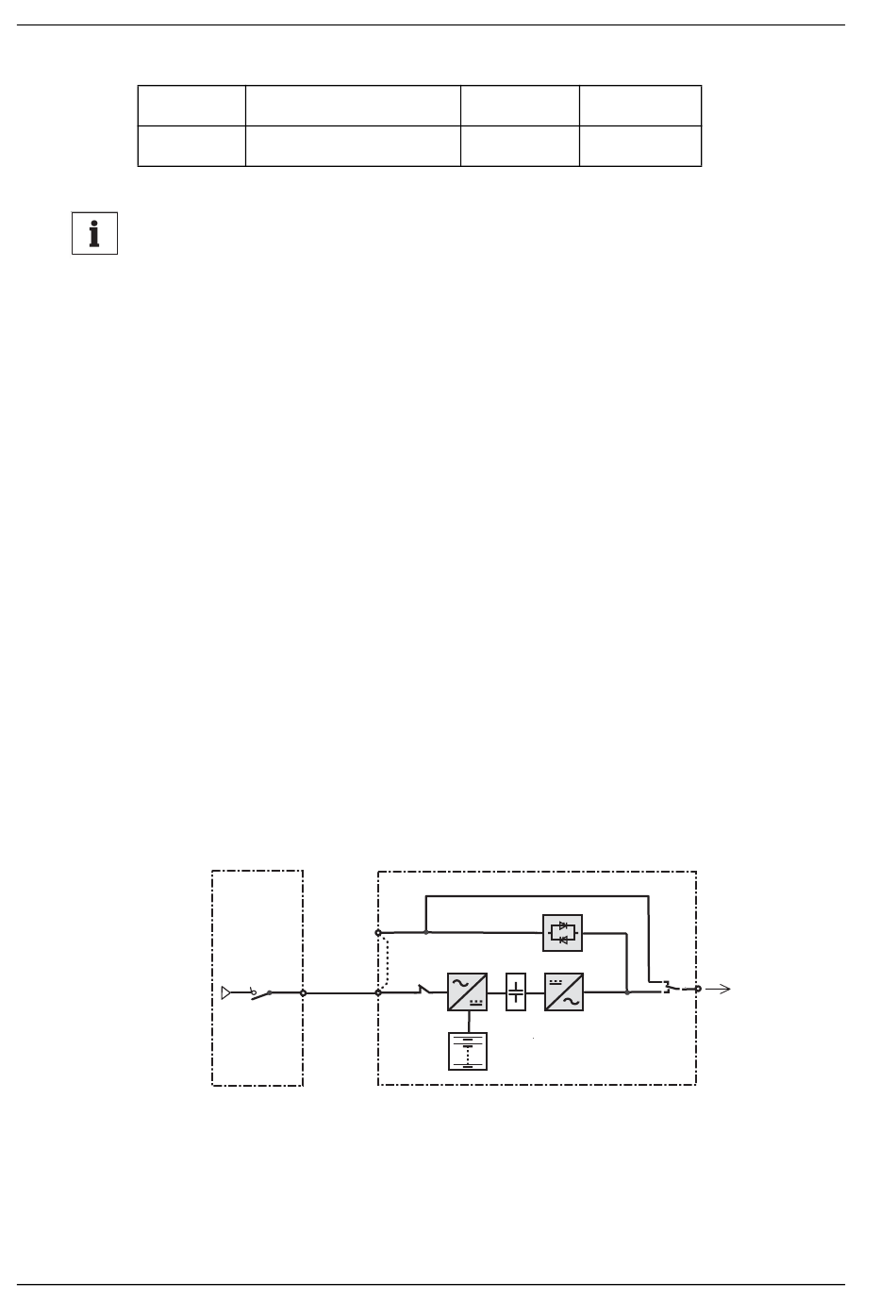

Res. 7: Standart konfigürasyon
TR-22
Sigorta / A
Devre kesici/ A
D1
D1 =
Diferansiyel devre kesici
25
32
Linear Plus
L
L
Kullanıcı El Kitabı SU59802UM01, rev. 3/ Son değişiklik: 08/2005
CHLORIDE LINEAR Plus/RM
50
50
L
YÜK
