• Если резервный вход запитывается отдельно, подсоединить
резервную линию к клеммам сети 2.
• Если ИБП запитывается от общей сети, подсоединить перемычку
между клеммой L1 (сеть1) и L (резерв/сеть 2).
Подготовка работы в отдельном / параллельном режиме:
• Если ИБП работает как отдельный блок, поставить перемычку
10 мм
• Если ИБП работает в параллель, проверить, что между S1 / S2 нет
перемычки.
Внешние вертикальные аккумуляторы для 6 кВА,
10 кВА

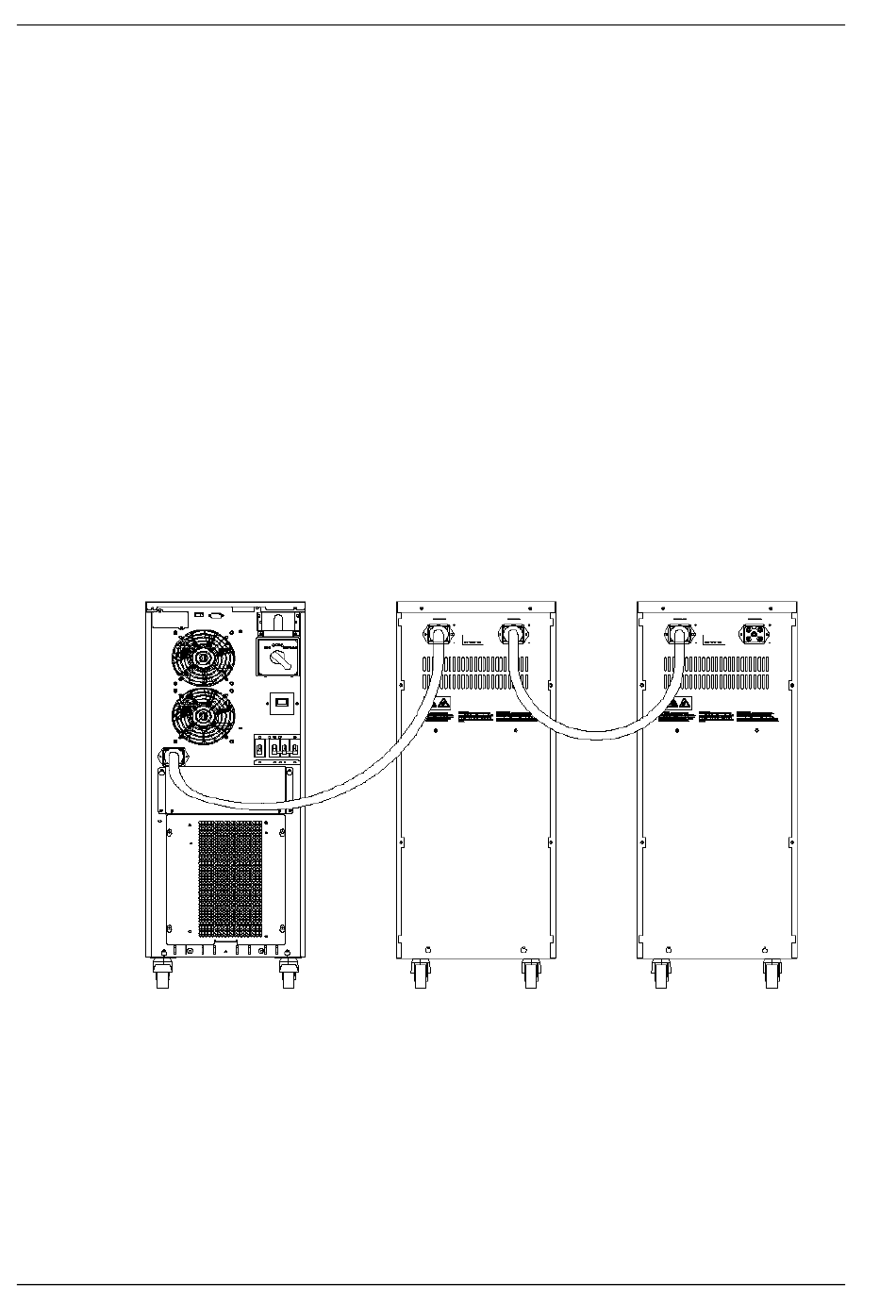

Рис. 13: Ячейка внешнего аккумулятора 6 и 10 кВА
Шкафы для размещения аккумуляторов, описанные выше (1 или 2), могут
подсоединяться к ИБП Linear Plus 6 или 10кВА. В комплект каждого
аккумуляторного шкафа входит кабель для соединения между аккумулятором и
аппаратурой ИБП Linear Plus. Вставить кабель в ячейку и гнезда аккумулятора
на ИБП. Если на ИБП имеется встроенный аккумулятор, то при соединении
может наблюдаться компенсирующий ток
RU-28
2
между S1 и S2.
