Abb. 15: Backfeed Anschlussfeld, Werkseinstellung

Gemeinsame Netzeinspeisung

Wenn eine USV mit Backfeed Protection nur von Netz 1 gespeist werden
soll, verbinden Sie in der Einspeiseverteilung des Kunden den Anschluss L
(Netz 2) mit L1 (Netz 1) und N (Netz 2) mit N (Netz 1). Zwischen den Ein-
gangsklemmen der USV dürfen keine Kabelbrücken eingelegt werden.
Legende/Begriffe: siehe
Abb. 14 auf Seite DE-34

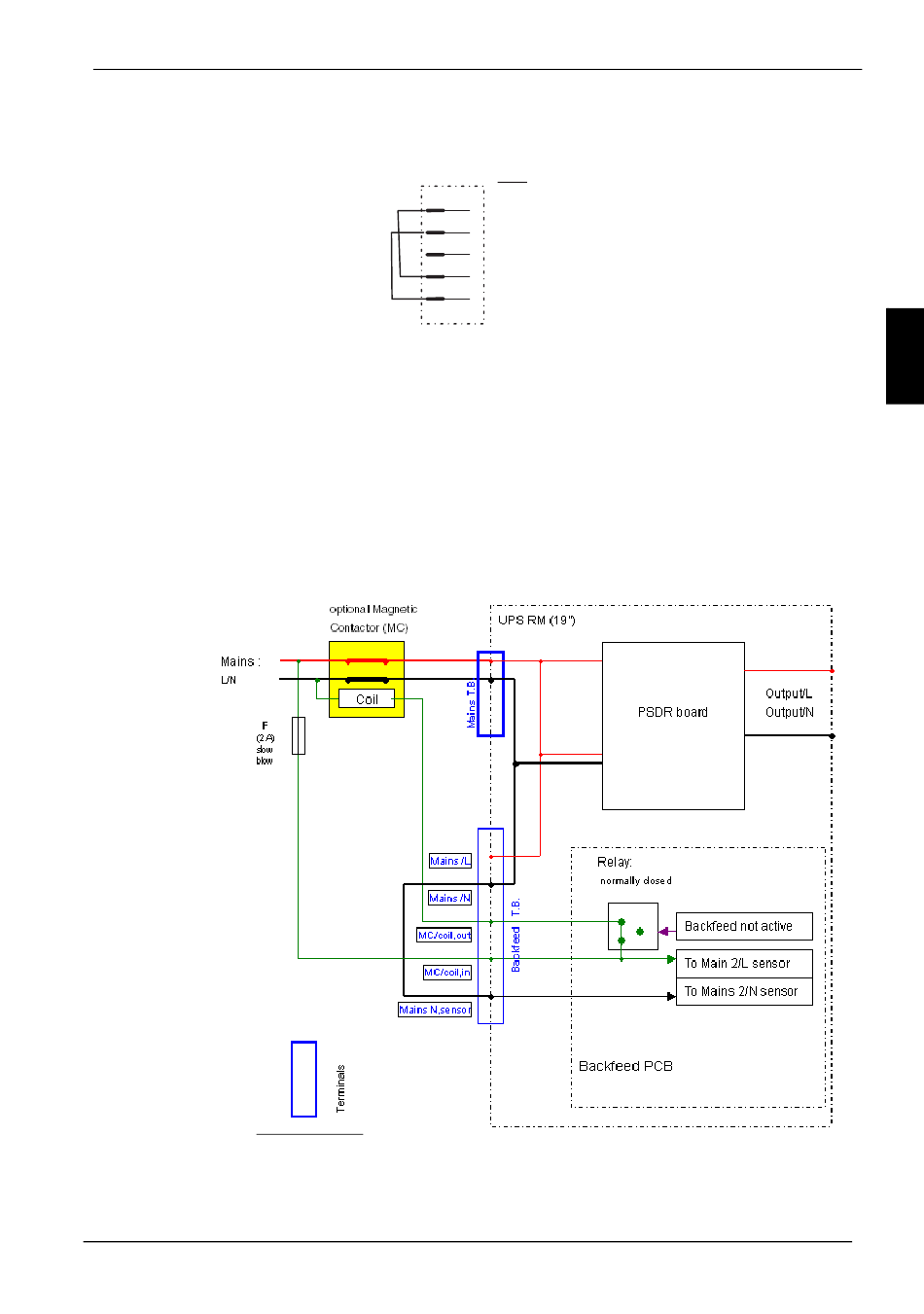

Abb. 16: RM USV 6 und 10 kVA mit ext.Trennvorrichtung (hier Magnetisches Schütz)
Bedienungsanleitung SU59802UM01/
P i n s
M a i n s 2 / L
M a i n s 2 / N
M C / c o i l , o u t
M C / c o i l , i n
M a i n s 2 / N , s e n s o r
