CHLORIDE LINEAR Plus/RM
Diagrama do bloco Linear Plus RM (UPS RM)
O Linear Plus RM de 6 e 10 kVA é composto pelos seguintes componentes
principais:
• rede de alimentação principal
• rectificador/amplificador, inversor e carregador
• by-pass electrónico
• interruptor de entrada
• contactor de paralelismo
• EPO ligada por cabo
• Lógica da protecção contra retornos
Caixas para baterias externas.

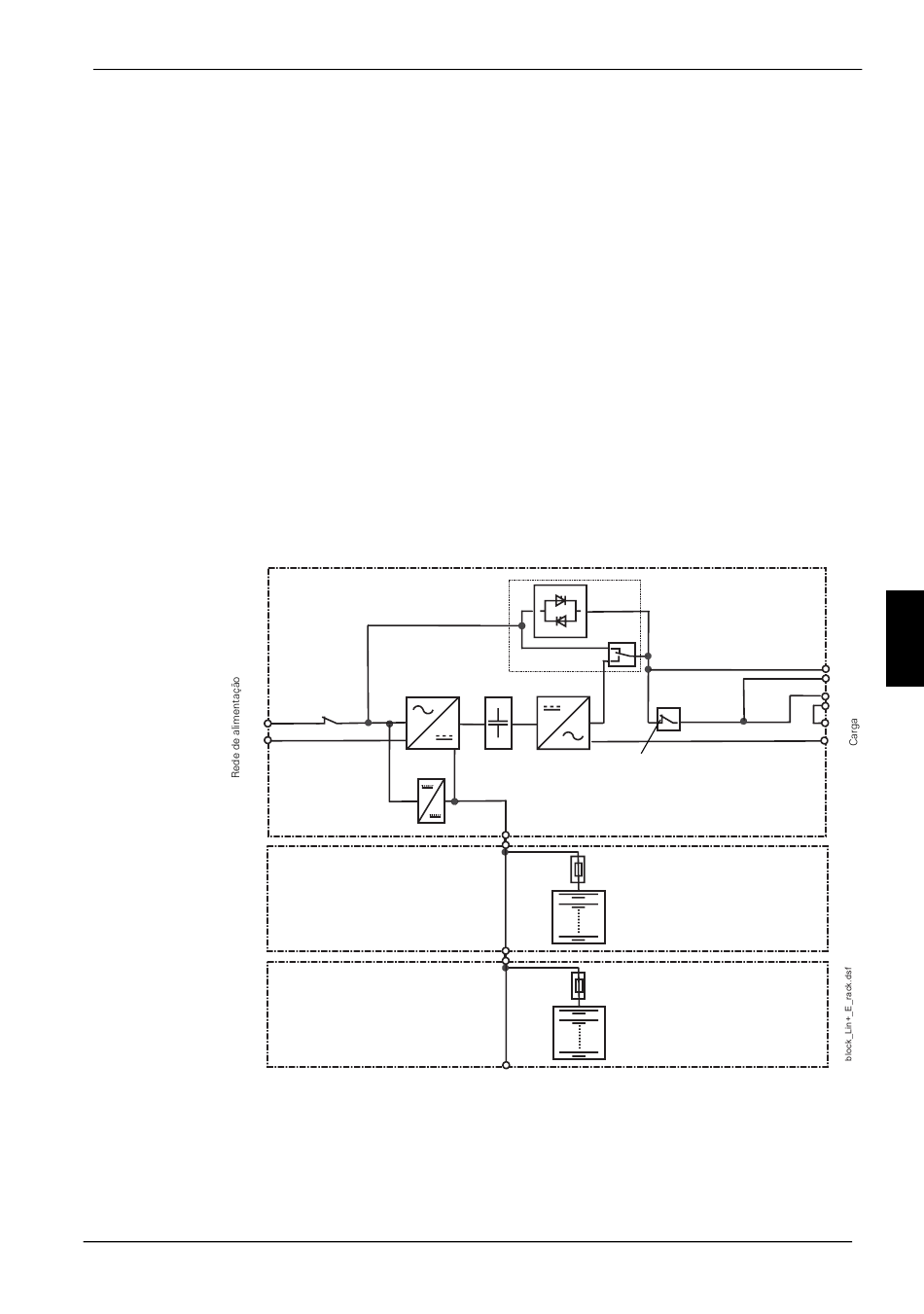

Fig 16: Vista geral dos componentes do Linear Plus RM de 6 kVA
L
N
Fig. 18: Vista geral dos componentes do Linear Plus RM de 6 kVA/10 kVA
Manual do Utilizador SU59802UM01, rev. 3/ Última modificação: 08/2005
Rectificador/
D i s j u n c t o r Amplificador
de entrada
Caixa do UPS
Carregador
Caixa para baterias
Caixa para baterias
Colocação em funcionamento
By-pass electrónico
Inversor
Carregador
Interruptor de paralelismo
Ponte S1/S2: aberta se funcionar em paralelo
Fusível de bateria
Bateria
Fusível de bateria
Bateria
Bateria externa
P
T
S
2
S
1
ESD
L
N
6 k V A / 1 0 k V A R A C K
PT-35
