Funcionamiento del equipo
Panel de mandos Linear Plus
Para ilustrar los principios del panel, se muestra el texto inglese que aparece
en un SAI de 10 kVA.
Botón "Menu
Botón "Select
"BYPASS"
LED "ON"

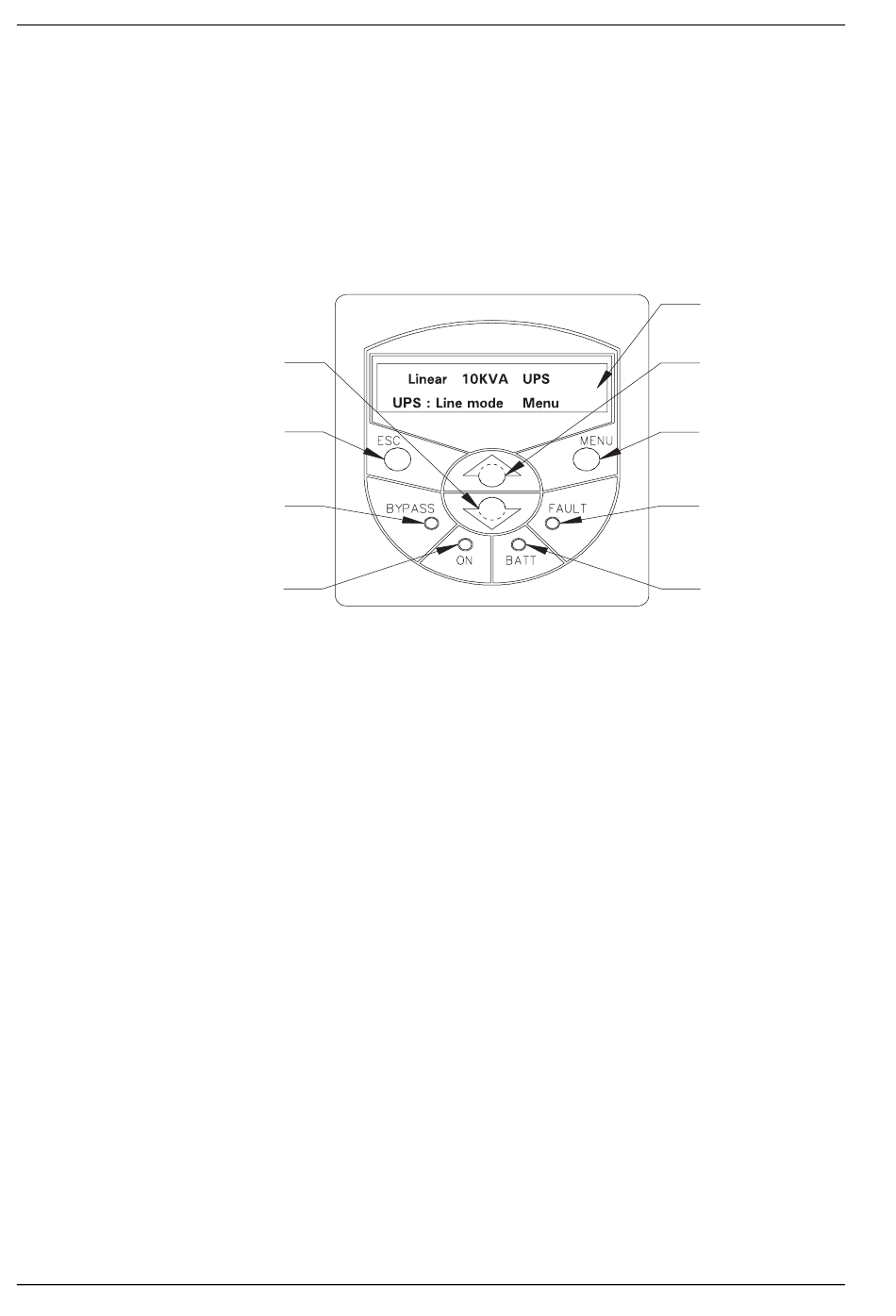

Fig. 19: Panel de mandos Linear Plus
Control y mensajes Linear Plus
LEDS encendidos
El LED "OK" indica "funcionamiento SAI ONLINE",
el LED "BYPASS" indica "Carga alimentada mediante red vía bypass
automático",
el LED "BATTERY" indica "Carga alimentada mediante batería".
Leds relampagueantes
Si el LED "BYPASS" relampaguea, significa que "La red de alimentación de
reserva (bypass) está fuera de tolerancia".
No ejecutar mandos de "apagar" el SAI o de pasar "de Online a bypass" en
este estado, puesto que la carga dejaría de recibir alimentación.
La pantalla muestra ventanas estructuradas de la siguiente manera. Cada
ventana cuenta con un número dedicado (ver la Fig. 20). Para desplazarse a
través de los diferentes menús, pulsar los botones "Menu up" o "Menu
down" y "Select".
ES-36
Down"
Esc"
LED
(amarillo)
(rearme)
